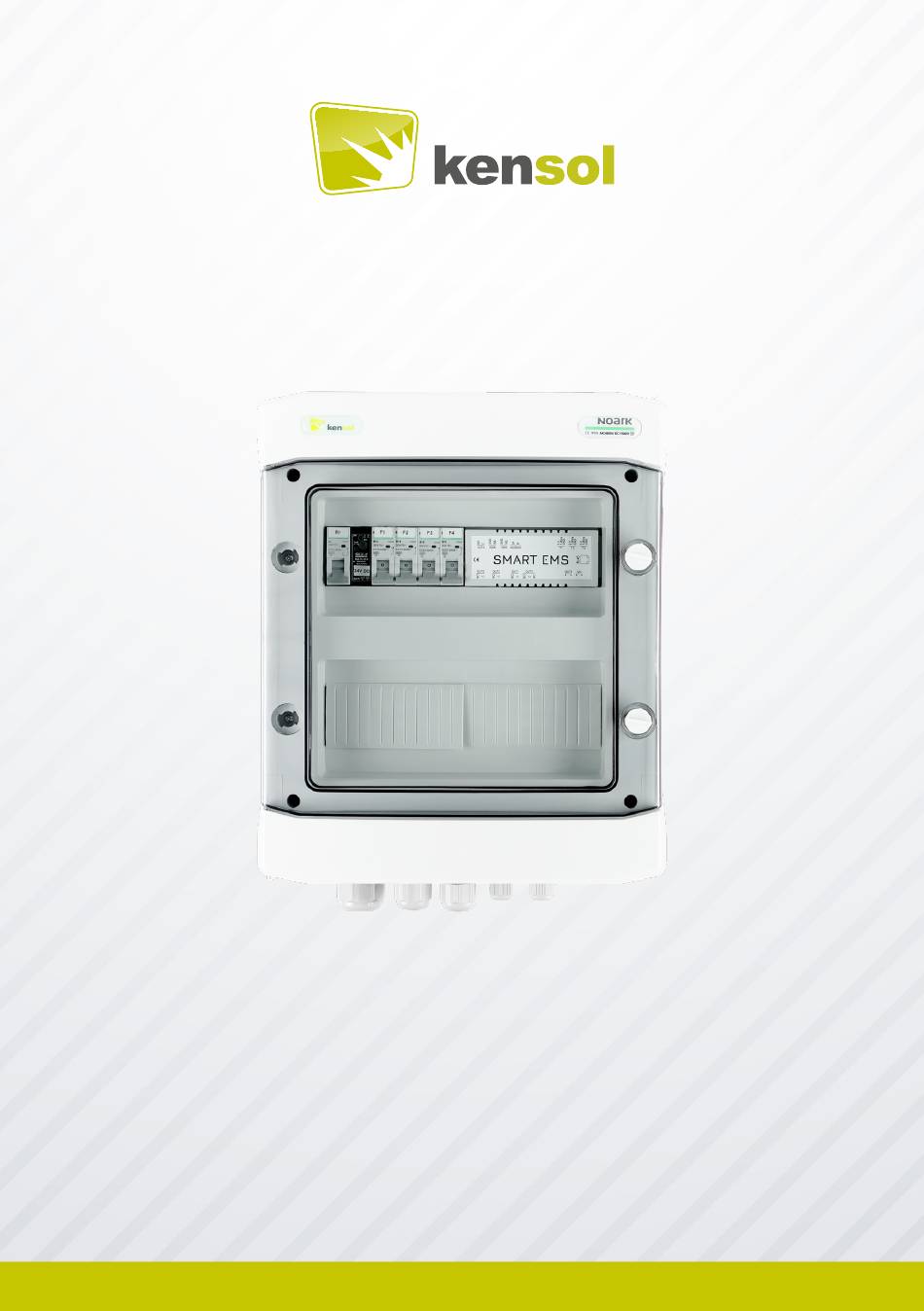

- Seite 1 BEDIENUNGSANLEITUNG SMART EMS BEDIENUNGSANLEITUNG Smart EMS...
- Seite 2 Schutzart IP65, wodurch die darin montierten Komponenten geschützt sind. Für die Montage öffnen Sie die Schaltanlage und befestigen Sie sie an der Wand mittels Schrauben und Dübel. Abb. 1 Gehäuseabmessungen. Tab. 1 Gehäuseabmessungen 24T Gehäuse 384mm 319mm 144mm 125mm 210mm 255mm 2/16 BEDIENUNGSANLEITUNG Smart EMS...
- Seite 3 (passenden) Zähler angeschlossen werden. 4. Montage des Systems Das SMART EMS-System kann an einem beliebigen Ort der objektseitigen (Gebäude) Elektroanlage. Es soll jedoch auf die Werte des Überstromschutzes der Stromkreise geachtet werden, an die das System angeschlossen ist. Die vorgeschalteten Schutzeinrichtungen dürfen nicht kleiner sein als der in den gesteuerten Stromkreisen...
- Seite 4 Verlust der Garantie führen. Der maximale Laststrom der Ausgänge darf 16 A für die Stromkreise P1–P4 und 10 A für den Stromkreis P0 nicht überschreiten. Die Stromkreise P1–P4 sind die Stromversorgungsschaltkreise des Geräts, während der P0 als Schalter fungiert. Abb. 3 Klemmleiste der Steuerkreise P0–P4. 4/16 BEDIENUNGSANLEITUNG Smart EMS...
- Seite 5 Betrieb des Systems, insbesondere ein präzises Energiemanagement in den einzelnen Phasen. Abb. 4 Anschlussplan des bidirektionalen Zählers Die 1-Wire-Temperatursensoren und der ModBUS sind entsprechend der Markierungen an den Push-In-Anschlüssen anzuschließen. Abb. 5 1-Wire- und ModBUS-Anschluss 5/16 BEDIENUNGSANLEITUNG Smart EMS...
- Seite 6 Einstellungen (IP-Adresse) an. Bei automatischer Adresszuweisung suchen Sie das System im lokalen Netzwerk mittels der LKTools-Software oder eines anderen Tools zum Suchen von Geräten im Netz. LKTools ist in der Keno-B2B-Plattform verfügbar. Abb. 6 Netzkonfiguration. Abb. 7 Aktuelle IP-Adresse mittels der LKTools-Software suchen 6/16 BEDIENUNGSANLEITUNG Smart EMS...
- Seite 7 Position DS1 – DS8 (4) angezeigt. Abb. 8 Konfiguration von Temperatursensoren. Konfiguration des Stromzählers. Das SMART-EMS-System verfügt über einen vorkonfigurierten bidirektionalen EASTRON- SDM72D-M-Stromzähler. Der Systemmonteur kann jedoch einen beliebigen bidirektiona- len Stromzähler konfigurieren, der die Kommunikation über die RS-485-Schnittstelle und 7/16 BEDIENUNGSANLEITUNG Smart EMS...
- Seite 8 Variable zugewiesen werden kann, indem sie aus der Dropdown-Liste (2) ausgewählt wird. Die bereits zugewiesenen Variablen haben einen in Klammern eingeschlossenen Index. Die Variablennamen sind im System als m1 – m30 definiert. Um die Zuweisung der Variablen zu bestätigen, betätigen Sie die Schaltfläche „Änderungen speichern“. 8/16 BEDIENUNGSANLEITUNG Smart EMS...
- Seite 9 System-Reset oder zur Verwendung bei einem anderen Kunden in eine Datei (6) exportiert werden. Die fertige Konfiguration soll gespeichert werden (7); wie beim vordefinierten Zähler muss das Variablen-Mapping konfiguriert werden. Abb. 11 Konfiguration eines benutzerdefinierten Moduls. 9/16 BEDIENUNGSANLEITUNG Smart EMS...
- Seite 10 Schaltfläche „Sichtbarkeit der Elemente konfigurieren“ (1) klicken. Der hier eingestellte Datenbereich ist für den Systembenutzer sichtbar. Das SMART-EMS-System verfügt über einen vorkonfigurierten Bereich der angezeigten, von der Geräteversion abhängigen Daten. Abb. 13 Personalisierung der angezeigten Daten. 10/16 BEDIENUNGSANLEITUNG Smart EMS...
- Seite 11 Möglichkeit, die entsprechende Reaktion des aus der Liste „Aktion“ (2) ausgewählten Ausgangs auf den aus der Dropdown-Liste „Quelle“ (3) ausgewählten Eingangsparameter einzustellen. Es ist auch möglich, Eingangsbedingungen mittels der logischen Operatoren AND, OR, XOR, NOR, NAND (4) zu kombinieren. Abb. 15 Konfiguration von Ereignissen. 11/16 BEDIENUNGSANLEITUNG Smart EMS...
- Seite 12 Spannungsgrenze überschritten wird) muss der korrekte Anschluss des bidirektionalen Zählers und des Systems überprüft werden. Die Phasenfolge der an den Stromzähler an- geschlossenen Phasen muss genauso sein wie die des Smart-EMS-Systems. Abb. 17 Einteilung der steuerbaren Verbrauche zwischen die Phasen. 12/16 BEDIENUNGSANLEITUNG Smart EMS...
- Seite 13 Nachdem Sie im Menü „Geräte“ (1) das Konto angelegt haben, fügen Sie ein neues Gerät mittels der Schaltfläche „+ Gerät hinzufügen“ (2) und durch Ausfüllen des Formulars (3) hinzu. Um die Änderungen zu bestätigen, betätigen Sie die Schaltfläche (4) unter dem Formular. 13/16 BEDIENUNGSANLEITUNG Smart EMS...
- Seite 14 Themen zu vergeben (3). Sie können auch die entsprechende Farbe au- swählen, um die Daten im Diagramm darzustellen (4). Um die Änderungen zu bestätigen, die Schaltfläche „Serieneinstellungen speichern“ anklicken, die sich unter der Tabelle unten auf der Seite befindet. Abb. 21 Konfiguration der angezeigten Daten. 14/16 BEDIENUNGSANLEITUNG Smart EMS...
- Seite 15 Festplatte herunterzuladen. Wählen Sie dazu aus dem Menü „Aktionen“ (3) die Optionen „Daten als PNG exportieren“. Sie können auch den Bereich der angezeigten Daten auf die vordefinierten Werte ändern (4) und die Diagrammeinstellungen in Bezug auf Etiketten und Grenzwerte der Y-Achse ändern (5). 15/16 BEDIENUNGSANLEITUNG Smart EMS...
- Seite 16 Anwendung mit dem Benutzernamen und Passwort zum Internetportals http://mqtt.ats.pl anmelden. Die App ermöglicht es Ihnen, die auf dem Portal konfigurierten Daten (Themen) anzuze- igen und die Ausgänge zu steuern. Abb. 24 Mobile App ATS MQTT.. 16/16 BEDIENUNGSANLEITUNG Smart EMS...
- Seite 17 v 1.1 05.23...
