1. Die Achse des Mischers A im Gegenuhrzeigersinn in die Endstellung drehen
(OFFEN oder ZU).
2. Verdrehsicherung B in ein geeignetes Gewindeloch des Mischers schrauben (falls
notwendig vorhandene Schraube entfernen). Adapter C auf die Mischerachse bis zu
Boden festdrücken.
3. Mischermotor D auf den Adapter C stecken, damit der Verdrehbolzen in einen der
Schlitze am Motorboden passt.
4. Auslieferungszustand des Motors im Gegenuhrzeigersinn am Anschlag. Das Schild E
so drehen damit die Anzeigeskala mit der gewünschten Funktion (OFFEN/ZU) über-
einstimmt und dann auf den Mischerantrieb stecken.
.
5. Handverstellgriff F mit Pfeilmarke auf das linke Skalenende zeigend auf die
Motorachse stecken und die ganze Einheit mit Schraube G festziehen.
6. Mit Schraubendreher (Nr.3) den Handverstellknopf H am Motor von "A" auf "HAND"-
HANDBETRIEB stellen und mittels Handgriff F den Mischer von einer Endstellung in
die andere drehen. Der Motor muss unbedingt von einem Endschlag zum anderen
bewegt werden können (90°).
7. Anschlussplan laut Bild 2.
8. Handverstellknopf H auf "A" –AUTOMATIK stellen, der Motor läuft in die gewünschte
Stellung.
VORLAUFTEMPERATURFÜHLER UND NETZADAPTER
Den Vorlauffühler T1 auf eine unisolierte Stelle der Vorlaufleitung etwa 1 meter nach dem
Mischer befestigen. Die Rohrleitung mit dem Fühler muss danach isoliert werden um beste
Meßergebnisse der Vorlauftemperatur zu erhalten.
A
B

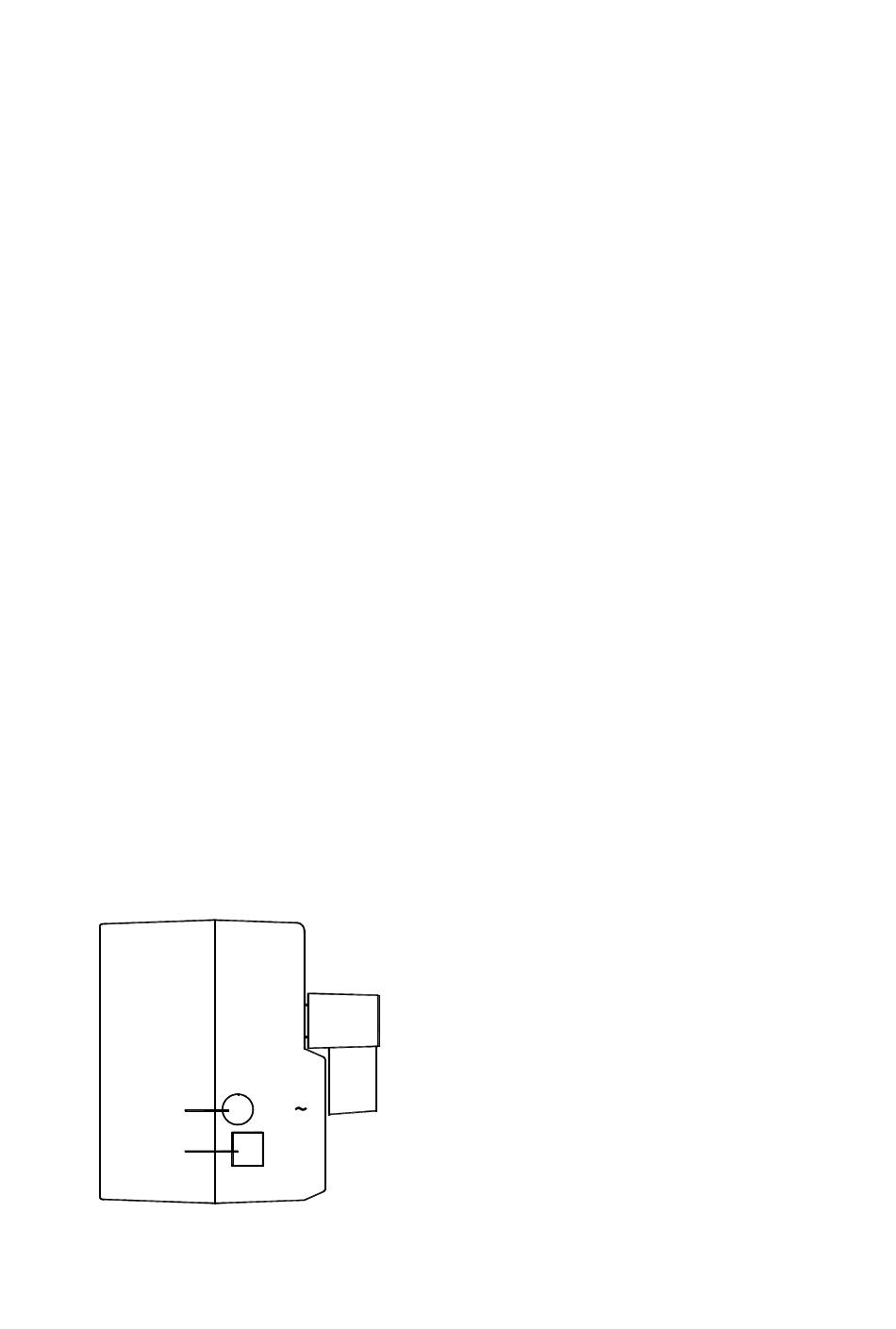

Bild 2. Anschlussplan
18 V
T1
A. Netzadapter
B. Vorlauftemperaturfühler T1
2
