T1 (rode sensor) is altijd leidend voor het proces.
Plaats T1 (rode sensor) altijd zo op het werkstuk dat deze zo dicht
mogelijk bij de inductor zit. Dit is waar de warmte in het werkstuk
gegenereerd wordt en dus een essentiële temperatuur om te
bewaken.
De sensoren zijn magnetisch en kunnen daarom eenvoudig op
werkstukken uit ferrometaal geplaatst worden.
LET OP !
De sensoren met rode en groene kabel zijn identiek qua
werking en in principe uitwisselbaar. Het verschil in kleur is
aangebracht om meetpunten T1 en T2 eenvoudig uit elkaar te
kunnen houden.
5.3 Inductoren
Sluit een inductor aan op de generator. Volg daarbij de instructies
uit hoofdstuk 11.
Controleer de inductorkabel voor elk gebruik op beschadigingen.
Gebruik de inductor niet als deze beschadigd is.
Zorg ervoor dat inductorkabels vrij liggen van (ferro)metalen
objecten in de buurt. Deze objecten kunnen onbedoeld verhit
worden.
5.4 Signaalzuil (optioneel)
De optionele optische signaalzuil kan eenvoudig op de daartoe
bestemde aansluiting op de bovenzijde van de generator worden
aangesloten.
Indicatie als volgt:
Groen knipperend:
Verhittingsproces loopt (hier vallen ook pauzes en onderbrekingen
binnen een cyclus onder, de lamp blijft dan knipperen)
Groen continu:
Cyclus is klaar
Rood continu:
Storing
168

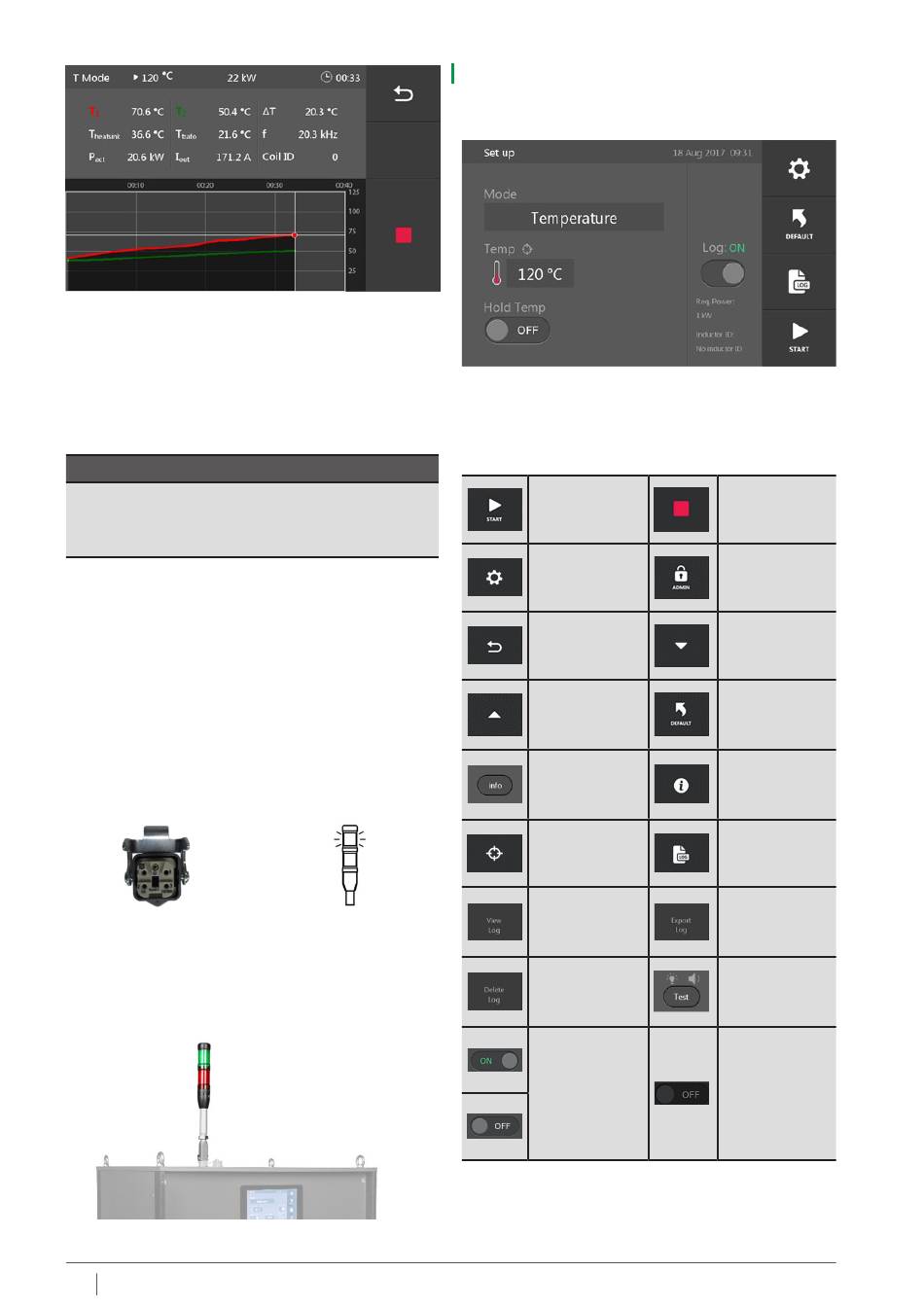

6. Bedieningspaneel
6.1 Verklaring touchscreen bedienelementen
Het bedieningspaneel bestaat uit een touchscreen.
Op dit scherm worden verschillende pagina's weergegeven met o.a.
verschillende "buttons", instelmogelijkheden en bedrijfsmodi.
Hieronder staat de toelichting van de meest voorkomende
buttons en hoe variabelen ingesteld kunnen worden.
Start
verhittingsproces.
Naar
instellingenmenu.
Terug / vorig
scherm.
Naar vorige pagina.
Systeeminfo
oproepen.
Target verhitting
aanpassen tijdens
verhittingsproces.
Logbestand
verhitting bekijken.
Logbestand
verhitting
verwijderen uit
geheugen.
Schuifknoppen
aan/uit (on/off).
De bijbehorende
optie wordt hiermee
aan- of uitgezet.
Stop
verhittingsproces.
Naar administrator
(fabrieks)
instellingen.
Naar volgende
pagina.
Apparaat
terugzetten
naar default
instellingen.
Aanvullende
verhittings-
informatie
oproepen.
Toegang tot
loggegevens.
Logbestand
verhitting
exporteren naar
USB-stick.
Test signaalgevers.
Schuifknop "niet
beschikbaar".
De bijbehorende
optie kan niet
aan- of uitgezet
worden wegens
elders gemaakte
instellingen.
Schaeffler Technologies
