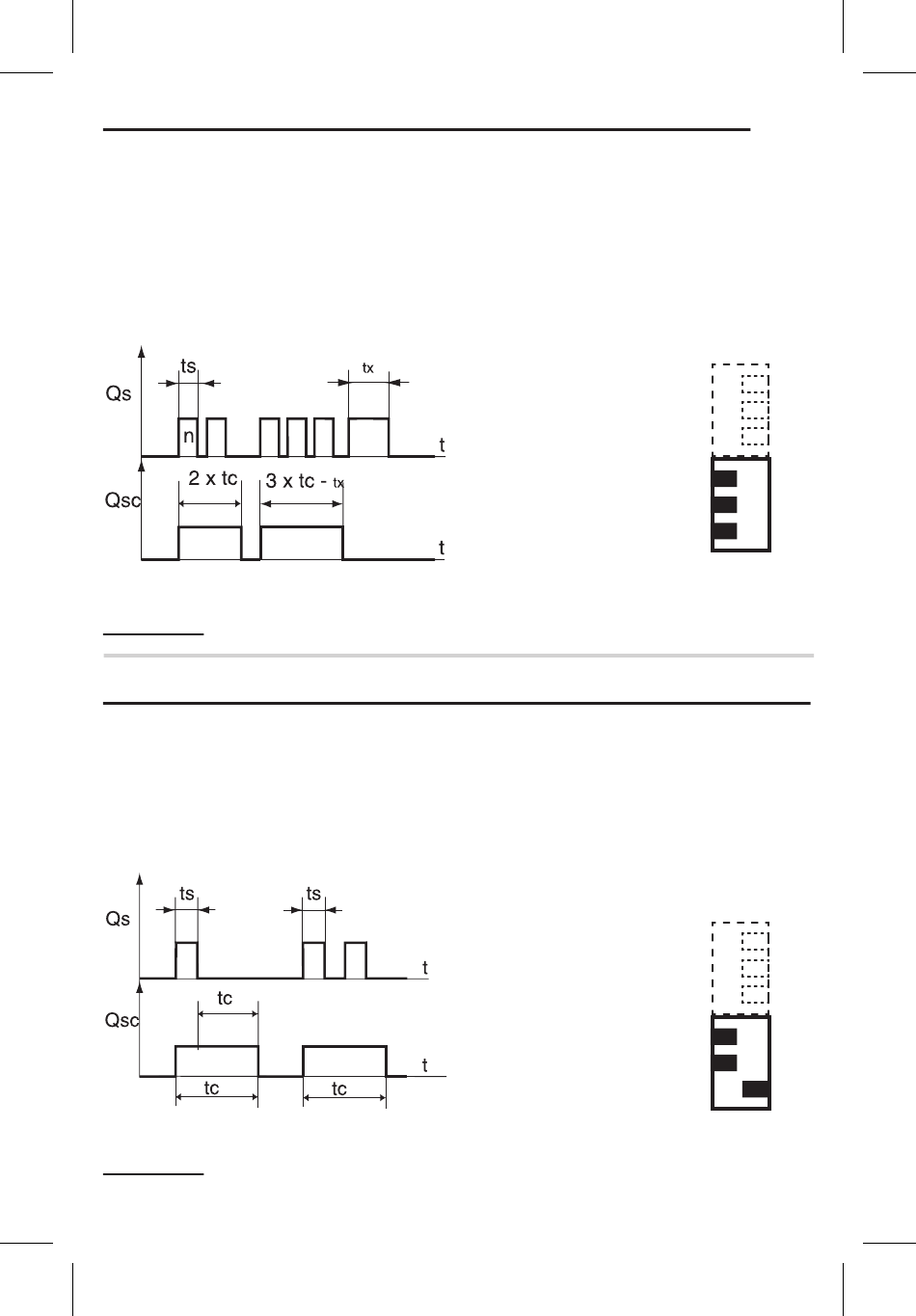

3, Multifunktionszeitrelais mit Blockierung
die eingestellte Zeit wird mit der Zahl des Tastendrückens
vervielfacht. Beim sechsten Drücken wird die Zeit
zurückgesetzt. Soweit während des Zeitablaufs die Taste
für ca. 3 s gedrückt wird, wird die Belastung
abgeschaltet.
Beispiel: Treppenselbstschalter
4, Zeitrelais ohne Unterbrechungsmöglichkeit
zur Einschaltung der Belastung kommt sofort nach
dem Drücken der Taste, aber der eigentliche Zeitver-
lauf beginnt erst nach dem Lösen der Taste. Nach
Zeitablauf wird die Belastung abgeschaltet.
s
Beispiel: Treppenselbstschalter
ts = Schaltzeit
tx = Unterbrechung
(ts=3s)
tc = auf CS3-4M
eingestellte Zeit
tcx = n x tc (n<5)
ts = Schaltzeit
tc = auf CS3-4M
eingestellte Zeit
tcs = ts+tc
s
ON OFF
Schalterposition
ON OFF
Schalterposition
