FUNkTIONSEINSTELLUNG

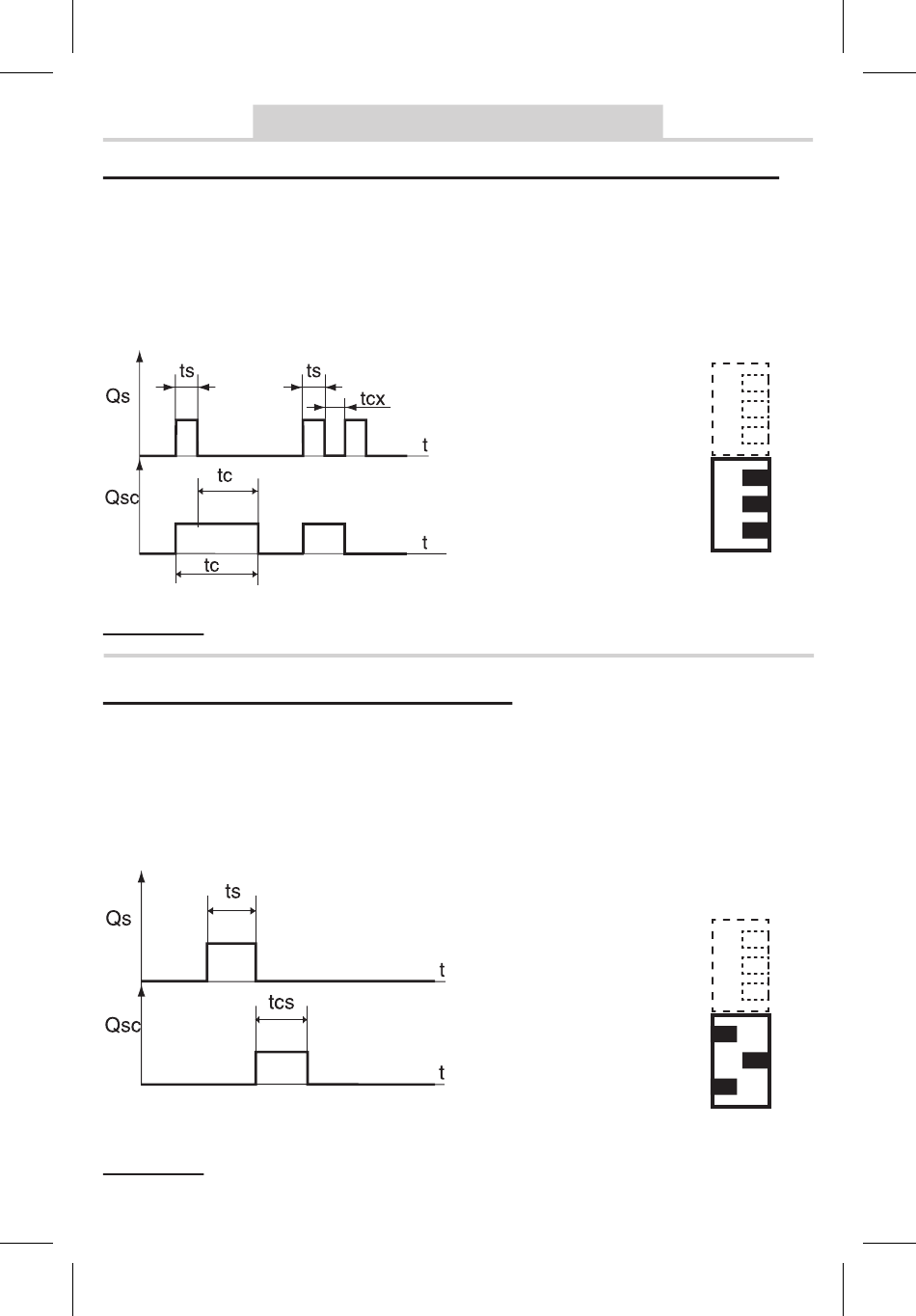

1, Zeitrelais mit Unterbrechungsmöglichkeit
zur Einschaltung der Belastung kommt sofort nach
dem Drücken der Taste, aber der eigentliche Zeitver-
lauf beginnt erst nach dem Lösen der Taste. Durch ein
erneutes Drücken der Taste während des Zeitablaufs
kann die Belastung abgeschaltet werden.
s
Beispiel: Treppenselbstschalter
2, Verzögerte Abschaltung
zum Schalten der Belastung kommt es im Moment der
Tastenfreigabe. Nach dem Zeitablauf wird die Belastu-
ng abgeschaltet (analog zu CS3-1).
Beispiel: Bäder, WC
ts = Schaltzeit
tc = auf CS3-4M
eingestellte Zeit
tcx = Unterbrechung
(tcx< tc)
tcs = ts+ tc = Laufzeit
des Elektrogerätes
ts = Schaltzeit
tcs = Laufzeit des
Elektrogerätes
ON OFF
Schalterposition
ON OFF
Schalterposition
