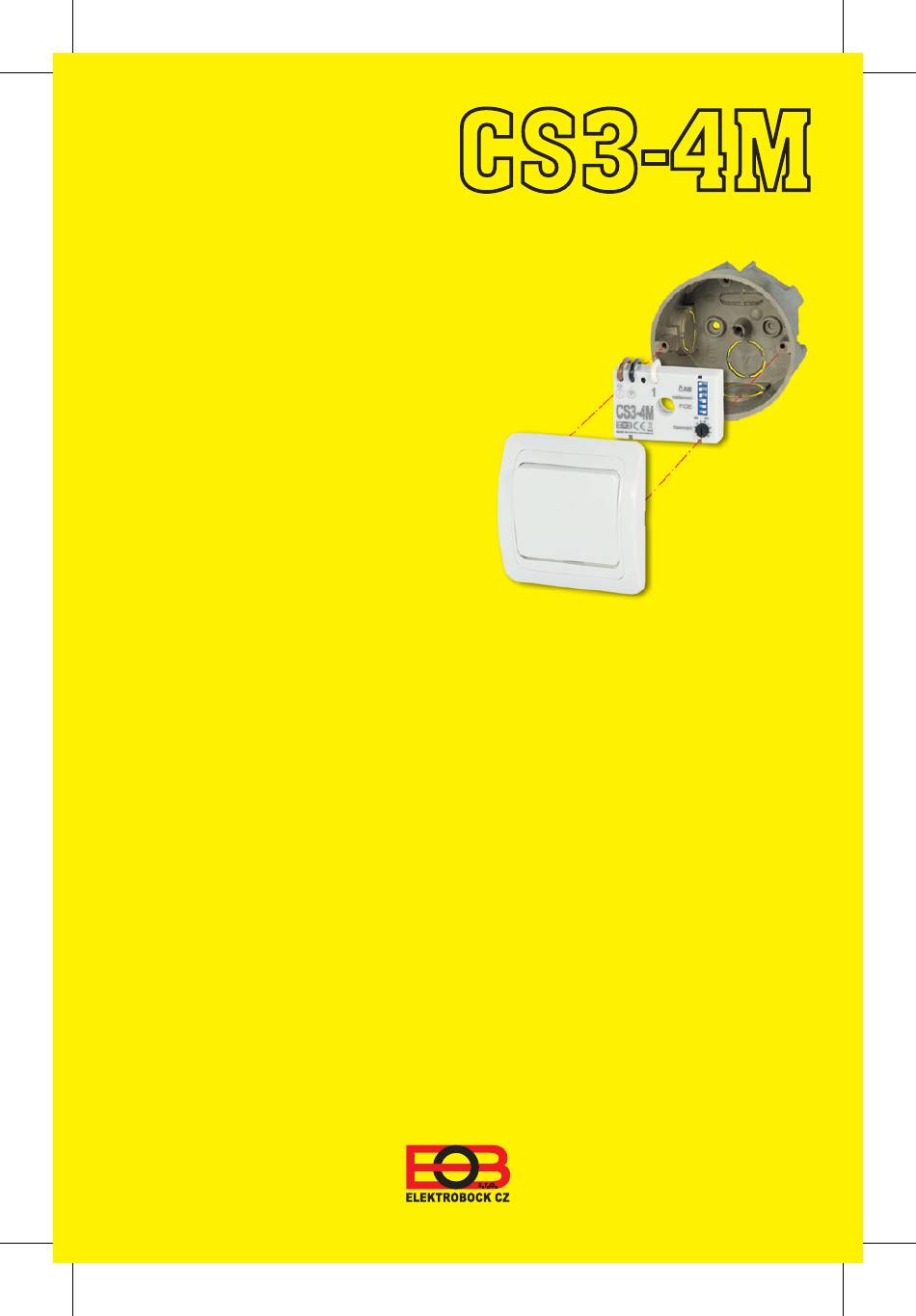

ZEITSCHALTER
MuLTIfunkTIonAL
• 8 Funktionen in einer
Schaltung, mit Zeitbereich
von 0,5 s bis 20 Std.
• der Schaltelement
ist Triac
• einfache Montage
in die Installationsdose
Nach der gewählten Funktion steuert
CS3-4M die angeschlossene Belastung
in der eingestellten Zeit.
CS3-4M
MADE IN CZECH REPUBLIC
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Elektrobock CS3-4M
Inhaltszusammenfassung für Elektrobock CS3-4M
- Seite 1 CS3-4M ZEITSCHALTER MuLTIfunkTIonAL • 8 Funktionen in einer Schaltung, mit Zeitbereich von 0,5 s bis 20 Std. • der Schaltelement ist Triac • einfache Montage in die Installationsdose Nach der gewählten Funktion steuert CS3-4M die angeschlossene Belastung in der eingestellten Zeit. MADE IN CZECH REPUBLIC...
-
Seite 2: Beschreibung
BESCHREIBUNG Der Zeitschalter CS3-4M ist ein Multifunktionsrelais mit der Möglichkeit, acht Funktionen für Steuerung der Widerstands- oder induktiver Belastung - Ventilatoren - einzustellen. ZEITEINSTELLUNG erfolgt linear, im Bereich von 0,5 s - 20 Std. Die Zeit wird grob über einen kleinen Wahlschalter laut Tabelle... -
Seite 3: Zeitrelais Mit Unterbrechungsmöglichkeit
Lösen der Taste. Durch ein erneutes Drücken der Taste während des Zeitablaufs kann die Belastung abgeschaltet werden. ON OFF ts = Schaltzeit tc = auf CS3-4M eingestellte Zeit tcx = Unterbrechung (tcx< tc) tcs = ts+ tc = Laufzeit des Elektrogerätes... -
Seite 4: Multifunktionszeitrelais Mit Blockierung
3 s gedrückt wird, wird die Belastung abgeschaltet. ON OFF ts = Schaltzeit tx = Unterbrechung (ts=3s) tc = auf CS3-4M eingestellte Zeit tcx = n x tc (n<5) Schalterposition Beispiel: Treppenselbstschalter 4, Zeitrelais ohne Unterbrechungsmöglichkeit zur Einschaltung der Belastung kommt sofort nach dem Drücken der Taste, aber der eigentliche Zeitver-... -
Seite 5: Verzögerte Einschaltung
Drücken der Taste beginnt die eingestellte Zeit (Verzögerung) zu laufen. Danach wird die Belastung eingeschaltet. Dieser Vorgang dauert bis zur Freigabe der Taste an. ON OFF ts = Schaltzeit tx = auf CS3-4M eingestellte Verzögerung tcs = Laufzeit des Elektrogerätes Schalterposition... -
Seite 6: Verzögerte Einschaltung Und Abschaltung
Drücken der Taste erfolgt das Schalten der Belastung zu den eingestellten Zeitintervallen 1:1. ON OFF ts = Schaltzeit tc = auf CS3-4M eingestellte Zeit Schalterposition Beispiel: Leuchtreklamen, Warnungsbeleuchtungen ! Anm.: CS3-4M ist nicht zur Schaltung von elektronischen Lichtquellen, Schaltschütze und LED-Beleuchtungen geeignet. -
Seite 7: Technische Parameter
Die Zeiteinstellung und die Montage wird auf der Elektroin- stallation in spannungslosem Zustand durch eine Fachkraft mit entsprechender elektrotechnischer Qualifikation durchge- führt und nach dem genannten Leitungsschema. TECHNISCHE PARAMETER Versorgung 230 V/ 50 Hz Schaltelement Triac Stromverbrauch < 0.5 W Widerstandslast 5 bis 150 W Induktive Last 5 bis 50 W Nicht für Belastung benützen! Innensicherung FU 2 A/ H 5*20 mm Querschnitt Installat. -
Seite 8: Funktionseinstellungen Möglich
Schalten der Belastung. Nach Freigabe der Taste wird die Belastung mit gleicher Verzögerung abgeschaltet. Blinker - bei andauerndem Drücken der Taste erfolgt das Schalten der Belastung zu den eingestellten Zeitintervallen 1:1 (Leuchtreklamen usw.). ELEkTROBOCk CZ s.r.o. Blanenská 1763 Kuřim 664 34 Tel.: +420 541 230 216 MADE IN CZECH REPUBLIC www.elbock.cz...
