Der Zeitschalter CS3-4M ist ein Multifunktionsrelais mit der
Möglichkeit, acht Funktionen für Steuerung der Widerstands-
oder induktiver Belastung - Ventilatoren - einzustellen.
erfolgt linear, im Bereich von 0,5 s - 20 Std. Die Zeit
wird grob über einen kleinen Wahlschalter laut Tabelle
eingestellt und mit dem Trimmer mittels eines kleinen
Schraubenziehers fein nachgestellt. In Hinblick auf den
verwendeten speziellen Schaltkreis ist eine langfristi-
ge Stabilität der eingestellten Zeit, ohne wesentliche
Abhängigkeit von der Zeit, Umgebungstemperatur und
der Versorgungsspannung gewährleistet.
ON OFF
0.5 s - 10 s
1 s - 20 s
10 s - 3 min 20 s
30 s - 10 min
Bei Zeiteinstellungen bis 20 s beträgt die max.
5-150 W
BESCHREIBUNG
ZEITEINSTELLUNG
Zahl der Schaltungen 3/min.

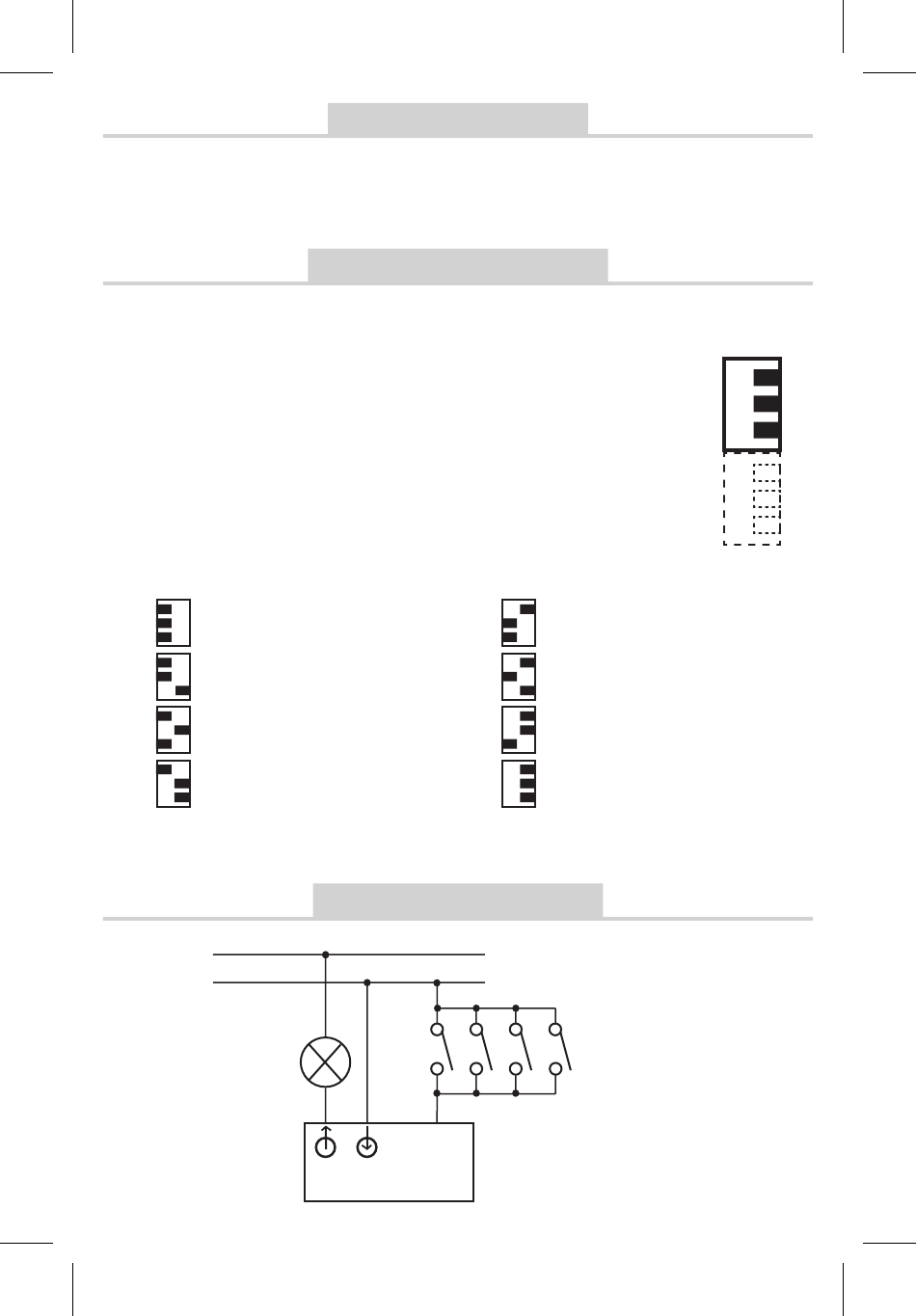

SCHALTSCHEMA
1
CS3-4M
ON OFF
1 min - 20 min
10 min - 3 Std. 20min
30 min - 10 Std.
1 Std. - 20 Std.
N
L
Zur Bedienung
können bis 20 Tasten
mit eingebauten
Glimmlampen
verwendet.
ON OFF
