Montageanleitung
BMW 3er Touring E-91
Bj.: 9/05-
L-18
Montage-Kit Art. Nr. 882107
zzgl. Rahmen Art. Nr. 520
Zuladung bis 50 kg
Bitte folgen 
882107
loading

Verwandte Anleitungen für Paulchen System 882107

Inhaltszusammenfassung für Paulchen System 882107

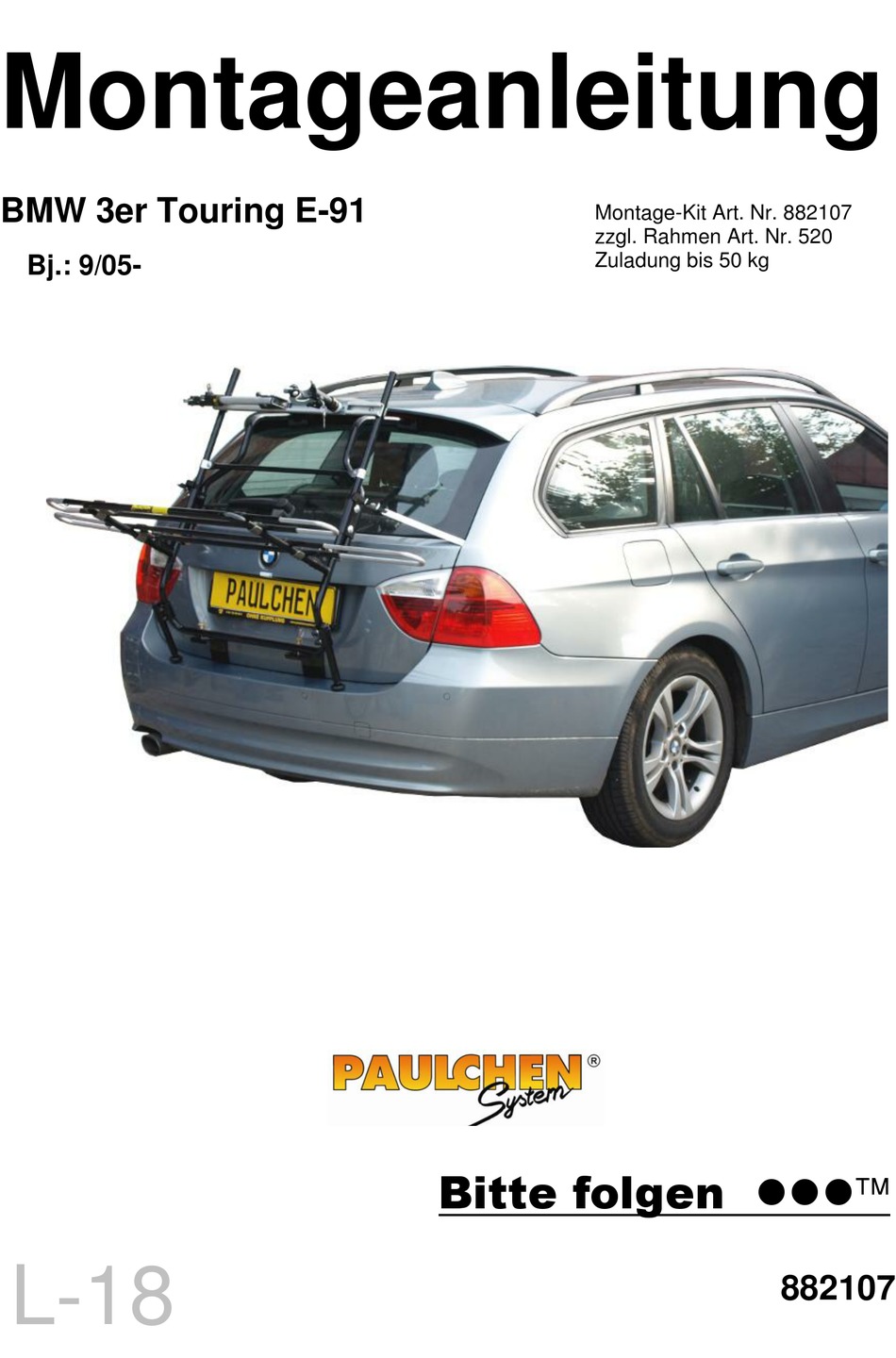

  • Seite 1 Montageanleitung BMW 3er Touring E-91 Montage-Kit Art. Nr. 882107 zzgl. Rahmen Art. Nr. 520 Zuladung bis 50 kg Bj.: 9/05- Bitte folgen  L-18 882107...
  • Seite 2 Montageanleitung: Zur fachgerechten Montage benötigen Sie folgendes Werkzeug: Zwei 10er Ring- oder Maulschlüssel. Einen 13er Ring- oder Maulschlüssel. Teile Nr. Bezeichnung Menge Teile Nr. Bezeichnung Menge Obere Montageelemente Gummihaken Tragarme ( L / R ) Metallscheiben für M6 Schloßschrauben M 8x40 Kunststoffkappen für M6 Lange Klemmbacken Sicherungssplinte...
  • Seite 3  1/2 Montage der Befestigungselemente. Vor dem Einhängen der oberen Montageelemente muß der Spoiler gelöst werden. Hierzu öffnen Heckscheibe und lösen Sie die Spoilerbefestigung In der Mitte unten eine Mutter. Mitte oben 2 Spreiznieten Mithilfe einer Spitzen Zange herausziehen oder mit einem Schraubendreher vorsichtig heraushebeln.

  • Seite 4: Danach Umschließen Sie Die Verbundenen

     3.1./ 3.2/ 3.3./ 3.4. Montage der Tragarme. 3.1. 3.2. 3.3. 3.4. Träger Seiten Ansicht. 6L-Links 3.1. Stecken Sie die Tragarme (6L u. 3.2. Der Fixierstift (F) ist werkseitig in 3.3. Danach umschließen Sie die verbundenen 3.4. Die Trägerlänge ist jetzt mit den Fixierstiften (F) in die die richtige Position eingepreßt.
  • Seite 5  4/5/6/7 Montage des Trägers. 4. Befestigen Sie die Gummiformteile (24) an den unteren Montageelementen gem. Abb. 7. Drehen Sie nun die Rändel- Verbinden unteren muttern (13) so weit an, bis das Montageelemente Trägerrohr unteren Trägergestell (1). Hierzu ziehen Sie das 5.
  • Seite 6  9 Montage des Lastenrahmens. 9. Befestigen Sie den Lastenrahmen (2) mit Hilfe der dafür vorgesehenen Schellen (15) am Trägergestell (1). Der Lastenrahmen ist in der Höhe verstellbar. Beachten Sie jedoch, daß die Ladung (z. B. Fahrräder) weder das Kennzeichen noch die Heckbeleuchtung verdecken darf.
  • Seite 7 11.1. Lösen Sie die Spannung der Querlasthaltebänder und hängen Sie sie anschließend bei leicht geöffneter Heckklappe aus. 11.2. Ziehen Sie die Sicherungssplinte und schrauben Sie Rändelmuttern Spannschrauben (Tip: Verkantete Spannschrauben lassen sich leicht lösen, wenn man die Montageelemente und das Trägerrohr etwas gegeneinander drückt).

  • Seite 8: Allgemeine Informationen

     Allgemeine Informationen : Mit dem PAULCHEN - Heckträger haben Sie ein vielseitig nutzbares Qualitätsprodukt erworben, das speziell auch auf Ihr Fahrzeug angepaßt worden ist. Bitte montieren Sie das System nach vorliegender Anleitung; es geht ganz einfach. Sofern Sie dennoch Probleme haben sollten, rufen Sie uns gern über unten genannte Hotline an.
  • Seite 9   Lastenrahmenhalter Der Lastenrahmenhalter ist in der Höhe verstellbar. Verwenden Sie im hinteren Bereich den nicht lösbaren Kabelbinder. Im vorderen Bereich wird der wiederlösbare Kabelbinder eingesetzt. Zum Lösen bitte auf den Riegel drücken ( siehe Abb.) Zum Lösen drücken Dieser Halter ersetzt die in einigen Montageanleitungen abgebildeten älteren Versionen, bzw.
