2.4

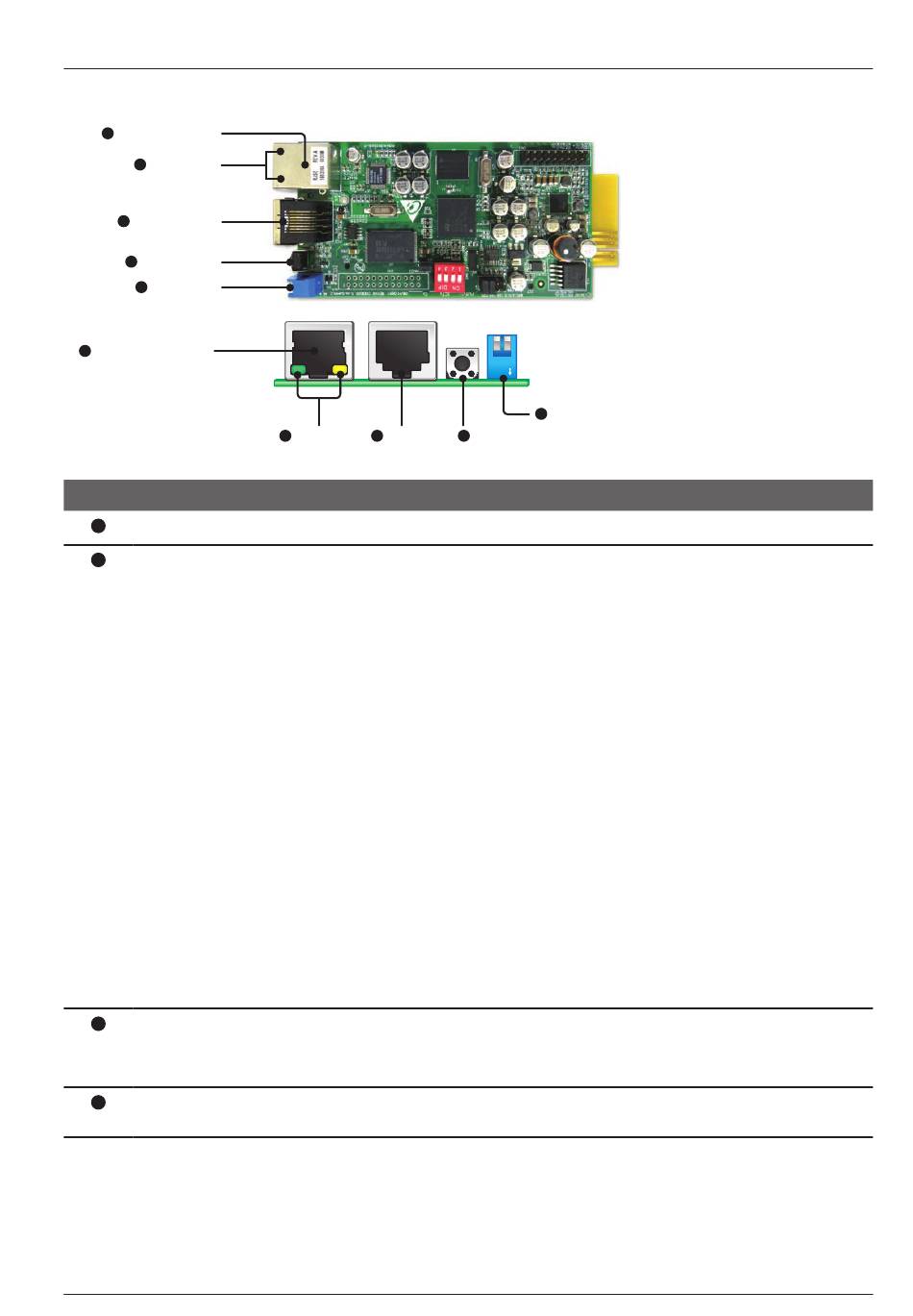

Komponenten der SNMP IPv6
1
Netzwerkanschluss
2
LED Anzeige
3
COM-Anschluss
4
Reset Schalter
5
DIP-Schalter
1
Netzwerkanschluss
Nr.
Bezeichnung
Netzwerkanschluss
1
LED
2
Indicators
COM-
3
Anschluss
Reset-Schalter
4
Betriebshandbuch SNMP IPv6
Betriebshandbuch SNMP IPv6
2
3
Status-LED
COM-
Anschluss
Beschreibung
Für den Anschluss an ein Ethernet-Netzwerk.
Während der Initialisierung oder einer Firmware-Aktualisierung blinken die
beiden LED gleichzeitig:
●
Schnelles Blinken (alle 50 ms) : Initialisierung oder Firmware-Aktuali-
sierung läuft.
●
Langsames Blinken (alle 500 ms) : Initialisierung fehlgeschlagen.
ACHTUNG : Während der Initialisierung oder der Firmware-Aktualisier-
ung niemals die SNMP IPv6 aus der USV ziehen oder die USV von der
Stromversorgung trennen! Das kann zu Datenverlust oder zur Beschädi-
gung der SNMP IPv6 führen.
Die grüne LED zeigt den Status der Netzwerkverbindung an:
AN : Mit Netzwerk verbunden. Die IPv4-Adresse kann benutzt werden.
●
AUS : Mit keinem Netzwerk verbunden.
●
Langsames Blinken (alle 500 ms) : Fehlerhafte IP-Adresse.
●
Die gelbe LED zeigt den Status der Verbindung zwischen SNMP IPv6 und
der USV an:
Schnelles Blinken (alle 50 ms): Mit der USV verbunden.
●
Langsames Blinken (alle 500 ms): Nicht mit der USV verbunden.
●
●
Zum Anschluss eines PC über das mitgelieferte Kabel (RJ45 auf DB9) .
●
Zum Anschluss einer optionalen EnviroProbe zur Kontrolle der Umge-
bungsbedingungen.
Setzt die Einstellungen der SNMP IPv6 zurück. Das hat keinen Einfluss auf
den Betrieb der USV.
1 2
O N
5
DIP-Schalter
4
Reset Schalter
Einführung
