Installation Guide

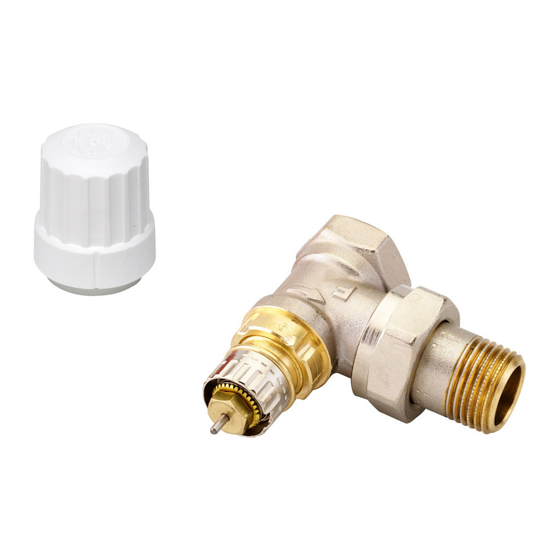

Presettable inserts for Danfoss RA/VL and RA/V valves
Voreinstellbare Einsätze für Danfoss RA/VL und RA/V Ventile

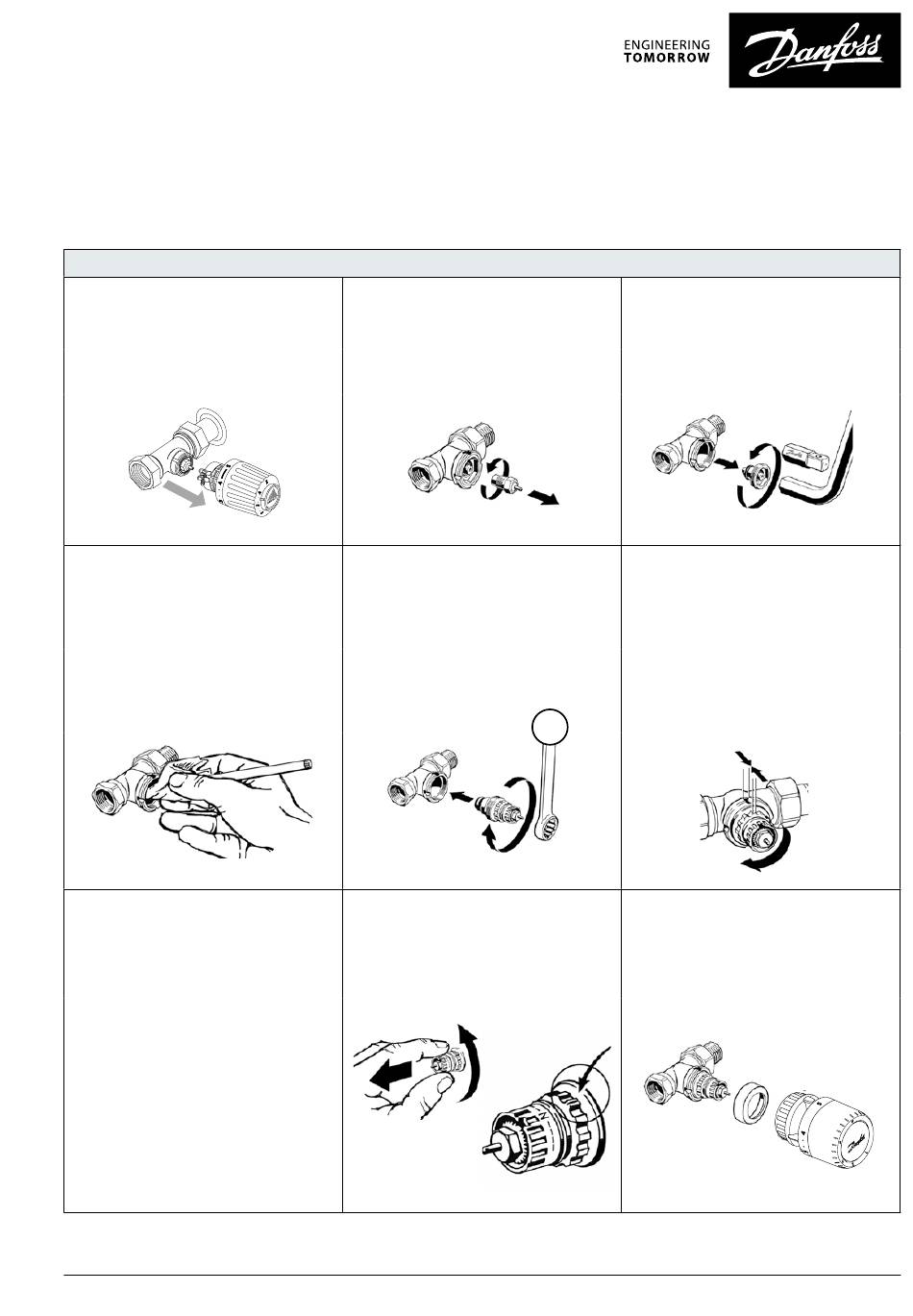

Replacement of the insert | Auswechslung des Einsatzes
1.
[EN] Remove old sensor & drain the
system
[DE] Alten Fühler entfernen, Anlage
entleeren
4.
[EN] Clean valve seat with soft cloth
[DE] Ventilsitz mit einem Lappen
säubern
7.
[EN] Flush and fill the heating system
[DE] Heizungsanlage spülen und füllen [DE] Erforderlichen Voreinstellwert
© Danfoss Climate Solutions | 2023.04
2.
[EN] Unscrew the valve stuffing box
[DE] Ventilstopfbuchse herausdrehen
5.
[EN] Insert the new valve inset into the
valve body
[DE] Neuen Einsatz in das Gehäuse
hineindrehen
30 Nm
8.
[EN] Set the required preset value
(Wassermenge) einstellen
Reference mark
Referenzmarke
3.
[EN] Unscrew the valve insert
[DE] Einsatz herausdrehen
6.
[EN] Tighten the new valve insert
so that the cam on the valve insert
and the notch on the valve body are
alligned
[DE] Bis der nächste Nocken sich
gegenüber einer aussparung im Ventil
Gehäuse befindet, damit der Fühler
richtig positioniert ist
21
9.
[EN] Mount the decorative ring and
sensor
[DE] Dekoring und Fühler montieren
AN44765648135001-000102 | 1
RA/VL, RA/V / 015G5202
015G5203
015G5204
015G5222
015G5223
015G5224
015G5212
13mm RA/VL
19mm RA/V
