Abschließen Der Installation - Toro ProPass 200 Installationsanweisungen

SH-Version dargestellt
1. Druck
EH-Version dargestellt
1. Rücklauf
12. Wenn der Druck- und Rücklaufschlauch bereits
an den Stellen angeschlossen sind, die in
14 und Bild 15 dargestellt sind, entfernen Sie
sie.
Hinweis:
Stellen Sie sicher, dass die
Schläuche keine heißen, scharfen, oder
bewegliche Teile berühren. Versuchen Sie,
den größtmöglichen Abstand vom Auspuff zu
erreichen.

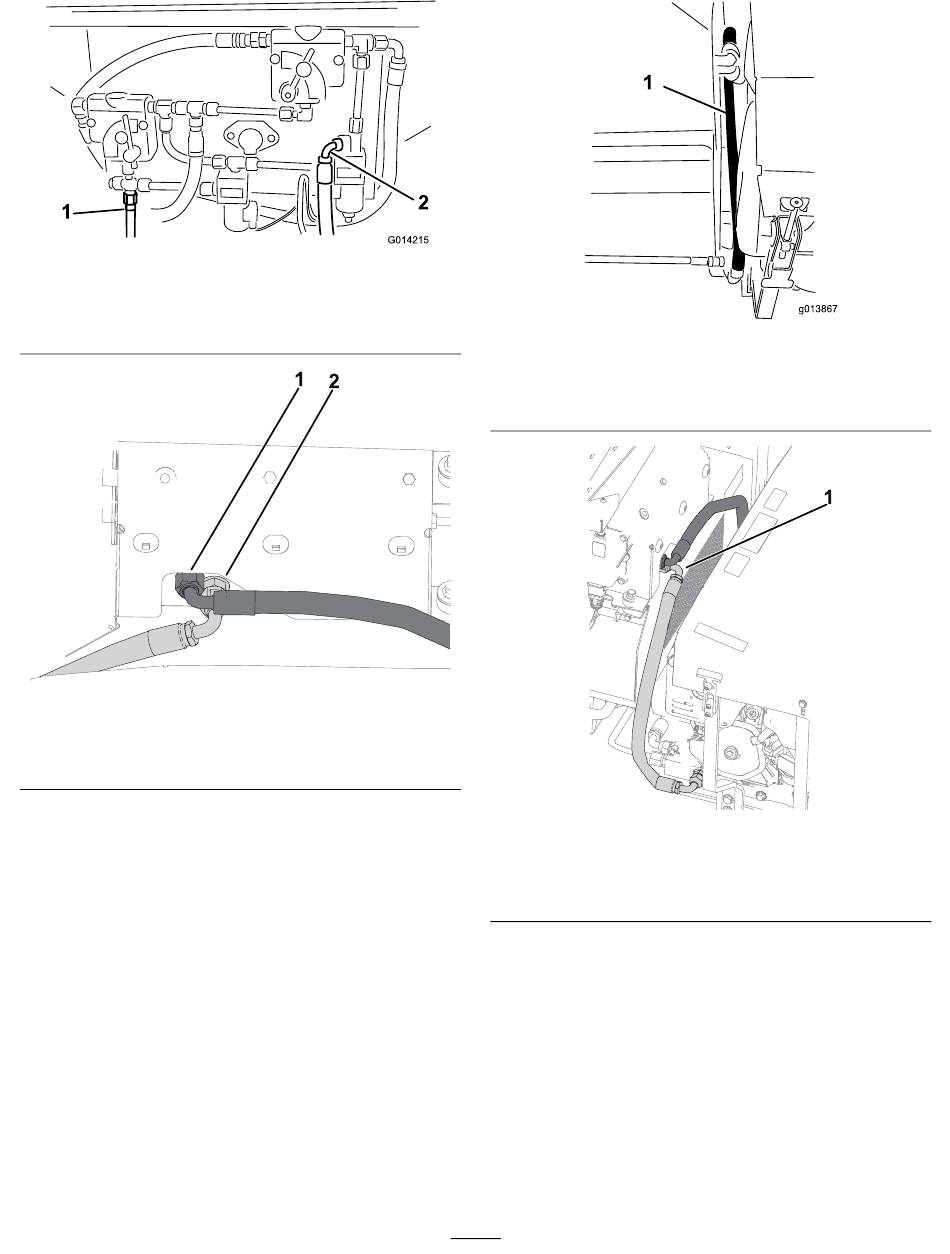

13. Schließen Sie die Hydraulikschläuche am
hydraulischen Bedienfeld an. Siehe
Bild 16 für SH-Versionen und
für EH-Versionen.
Bild 14
2. Rücklauf
Bild 15
2. Druck
Bild 14
Bild 15 und
g014215
1. Schlauchverlegung
g462021
1. Schlauchverlegung
14. Ziehen Sie alle hydraulischen Anschlüsse und
Befestigungen an.
Abschließen der
und
Installation
Bild 17
1. Bauen Sie den Doppel-Tellerstreuer wieder an.
2. Schließen Sie das schwarze Kabel und das
schwarze, bereit verlegte Kabel am Minuspol
der Batterie an; schließen Sie das weiße Kabel
8
Bild 16
SH-Version dargestellt
Bild 17
EH-Version dargestellt
