Vorbereiten Der Maschine; Hydraulikbehälter - Toro ProPass 200 Installationsanweisungen

Wichtig:
Dieses Kit ist nur für einen ProPass
geeignet, der als gezogene Maschine ausgeführt
ist.

Vorbereiten der Maschine

ACHTUNG
Wird das Kit installiert, bevor alle externen
Hydraulik- und Stromversorgungsquellen
getrennt wurden, besteht die Gefahr von
Stromschlägen und/oder unter Druck
stehender Hydraulikflüssigkeit, die zu
schweren oder tödlichen Verletzungen führen
können.
Vor Installation des Hydraulikaggregats die
externe Hydraulik- und Stromversorgung
trennen.
1. Parken Sie die Maschine auf einer ebenen
Fläche, senken Sie die Stütze ab und trennen
Sie die Maschine von der Zugmaschine.
Blockieren Sie die Räder vorn und hinten mit
Unterlegkeilen.
2. Befolgen Sie die Anweisungen aus der
Bedienungsanleitung für die Maschine,
entfernen Sie den Doppel-Tellerstreuer
und befestigen Sie die Hydraulik- und
Rückführschläuche.
Wichtig:
Einige ProPass-Modelle sind mit
einem Unterbau mit vorgebohrter Rückwand
ausgestattet. Wenn Ihre Maschine mit einer
vorgebohrten Chassisrückwand ausgestattet
ist, siehe Montage des Motors (Seite
3. Entfernen Sie die 2 Befestigungsschrauben aus
der Chassisrückwand und bewahren Sie sie auf,
damit der Hydraulikbehälter eingebaut werden
kann.
4. Stellen Sie sicher, dass die Chassisrückwand
für die Montage des Hydraulikbehälters frei ist.
5. Nehmen Sie den Hydraulikbehälter aus der
Versandkiste.
6. Stützen Sie den Hydraulikbehälter von unten ab
und stellen ihn gegen die Chassisrückwand. Der
Behälter sollte von der rechten und linken Seite
zentriert sein und vertikal stehen
1. Hydraulikbehälter
7.
4).
1. Löcher im Chassis
8.
9.
10.
11.
(Bild 1).
12.
13.
3

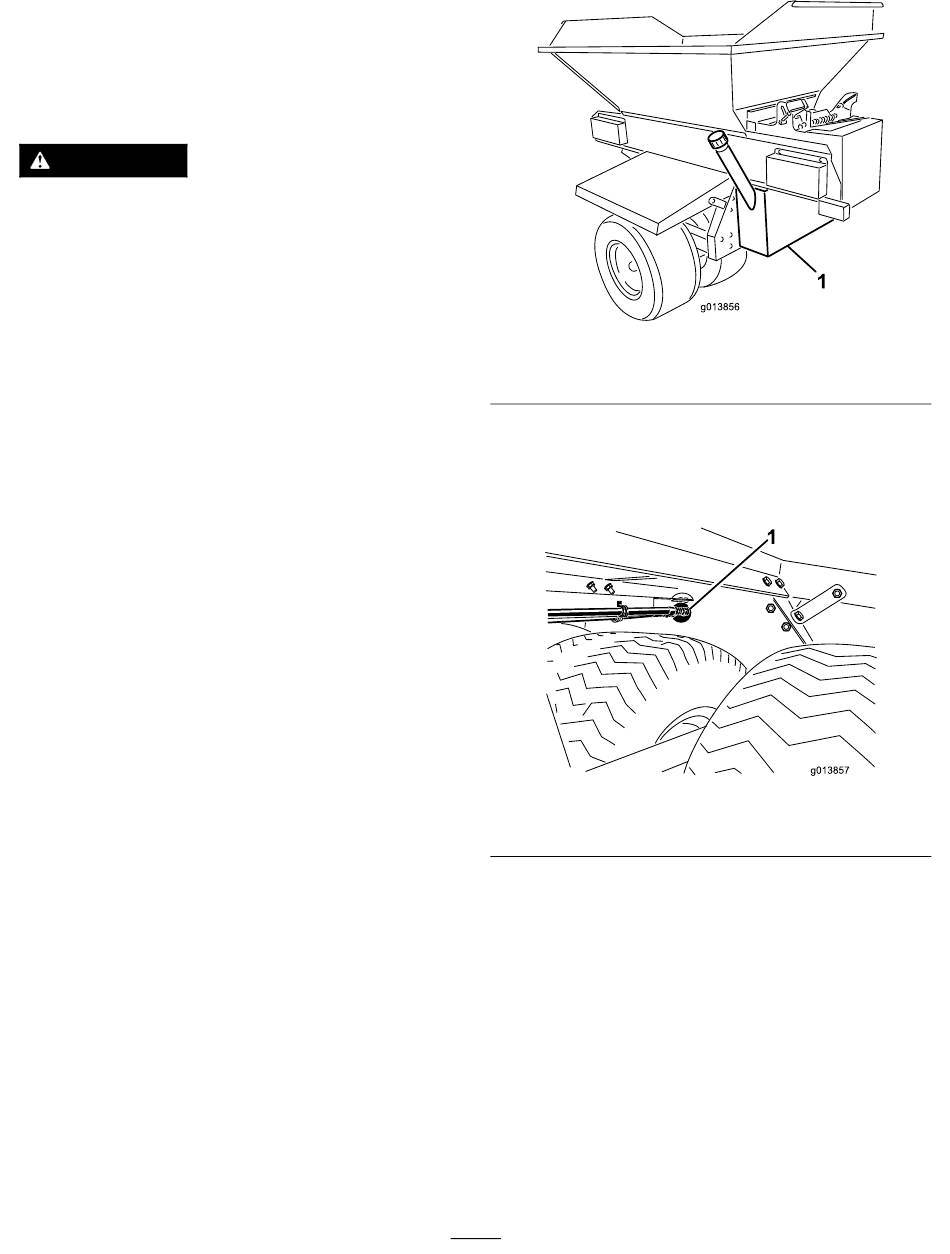

Bild 1
Stellen Sie sicher, dass die Zulauf-
und Auslaufanschlussstücke und die
Befestigungshalterung der Schlauchführung
ungehindert in die runden Löcher in der
Chassisrückwand passen
Bild 2
Stellen Sie sicher, dass der Hydraulikbehälter
nivelliert ist.
Klemmen Sie den Hydraulikbehälter
vorübergehend mit C-Klemmen oder ähnlichen
Vorrichtungen an der Chassisrückwand fest.
Stellen Sie sicher, dass der Hydraulikbehälter
immer noch nivelliert ist.
Markieren Sie die Stelle für die Befesti-
gungslöcher des Hydraulikbehälters an der
Chassisrückwand.
Lösen Sie die Klemmen und entfernen Sie den
Hydraulikbehälter.
Stanzen Sie die markierten Lochstellen in der
Mitte aus.
g013856
(Bild 2).
g013857
