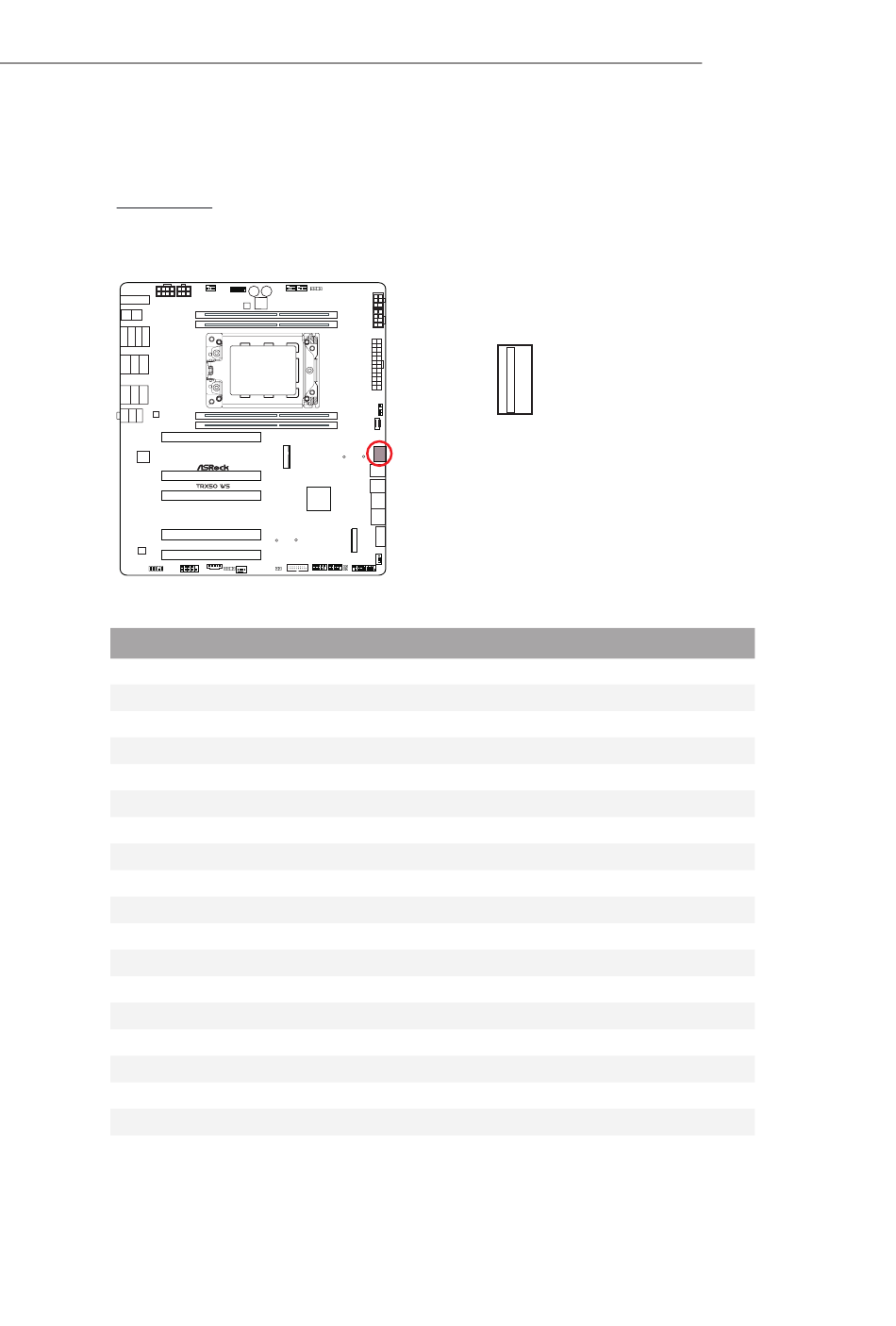

MCIO-Anschluss
Winkel rechts:
(MCIO1) (siehe S. 7, Nr. 17)
Dieser Anschluss wird für das PCIe-Gerät verwendet.
Pin
Definition
A1
GND
A2
G1_RXP3
A3
G1_RXN3
A4
GND
A5
G1_RXP2
A6
G1_RXN2
A7
GND
A8
BP_TYPE
A9
WAKE#
A10
GND
A11
CLKP
A12
CLKN
A13
GND
A14
G1_RXP1
A15
G1_RXN1
A16
GND
A17
G1_RXP0
A18
G1_RXN0
A19
GND
MCIO1
Pin Definition
B1
GND
B2
G1_TXP3
B3
G1_TXN3
B4
GND
B5
G1_TXP2
B6
G1_TXN2
B7
GND
B8
SCL
B9
SDA
B10 GND
B11 BUF_RST0_L
B12 R_PRSNT_N
B13 GND
B14 G1_TXP1
B15 G1_TXN1
B16 GND
B17 G1_TXP0
B18 G1_TXN0
B19 GND
TRX50 WS
37
