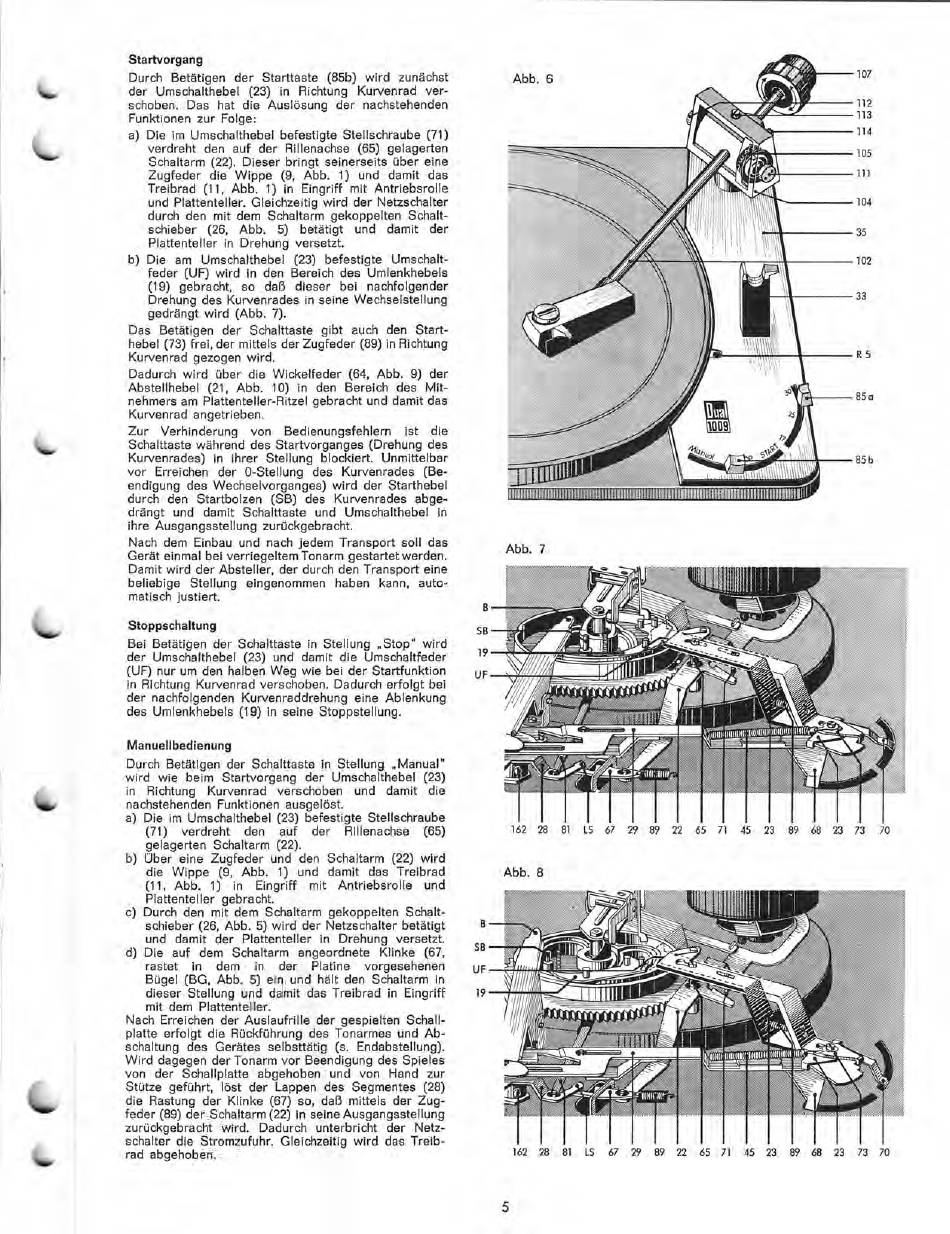

Startvorgang
Durch Betätigen der Starttaste (85b) wird zunächst
der Umschalthebel (23) in Richtung Kurvenrad ver-
schoben. Das hat die Auslösung der nachstehenden
Funktionen zur Folge:
a) Die im Umschalthebel befestigte Stellschraube (71)
verdreht den auf der Rillenachse (65) gelagerten
Schaltarm (22). Dieser bringt seinerseits über eine
Zugfeder die Wippe (9, Abb. 1) und damit das
Treibrad (11, Abb. 1) in Eingriff mit Antriebsrolle
und Plattenteller. Gleichzeitig wird der Netzschalter
durch den mit dem Schaltarm gekoppelten Schalt-
schieber (26, Abb. 5) betätigt und damit der
Plattenteller in Drehung versetzt.
b) Die am Umschalthebel (23) befestigte Umschalt-
feder (UF) wird in den Bereich des Umlenkhebels
(19) gebracht, so daß dieser bei nachfolgender
Drehung des Kurvenrades in seine Wechselstellung
gedrängt wird (Abb. 7).
Das Betätigen der Schalttaste gibt auch den Start-
hebel (73) frei, der mittels der Zugfeder (89) in Richtung
Kurvenrad gezogen wird.
Dadurch wird über die Wickelfeder (64, Abb. 9) der
Abstellhebel (21, Abb. 10) in den Bereich des Mit-
nehmers am Plattenteller-Ritzel gebracht und damit das
Kurvenrad angetrieben.
Zur Verhinderung von Bedienungsfehlern ist die
Schalttaste während des Startvorganges (Drehung des
Kurvenrades) in ihrer Stellung blockiert. Unmittelbar
vor Erreichen der 0-Stellung des Kurvenrades (Be-
endigung des Wechselvorganges) wird der Starthebel
durch den Startbolzen (SB) des Kurvenrades abge-
drängt und damit Schalttaste und Umschalthebel in
ihre Ausgangsstellung zurückgebracht.
Nach dem Einbau und nach jedem Transport soll das
Gerät einmal bei verriegeltem Tonarm gestartet werden.
Damit wird der Absteller, der durch den Transport eine
beliebige Stellung eingenommen haben kann, auto-
matisch justiert.
Stoppschaltung
Bei Betätigen der Schalttaste in Stellung „Stop" wird
der Umschalthebel (23) und damit die Umschaltfeder
(UF) nur um den halben Weg wie bei der Startfunktion
in Richtung Kurvenrad verschoben. Dadurch erfolgt bei
der nachfolgenden Kurvenraddrehung eine Ablenkung
des Umlenkhebels (19) in seine Stoppstellung.
Manuellbedienung
Durch Betätigen der Schalttaste in Stellung „Manual"
wird wie beim Startvorgang der Umschalthebel (23)
in Richtung Kurvenrad verschoben und damit die
nachstehenden Funktionen ausgelöst.
a) Die im Umschalthebel (23) befestigte Stellschraube
(71) verdreht den auf der Rillenachse (65)
gelagerten Schaltarm (22).
b) Über eine Zugfeder und den Schaltarm (22) wird
die Wippe (9, Abb. 1) und damit das Treibrad
(11, Abb. 1) in Eingriff mit Antriebsrolle und
Plattenteller gebracht.
c) Durch den mit dem Schaltarm gekoppelten Schalt-
schieber (26, Abb. 5) wird der Netzschalter betätigt
und damit der Plattenteller in Drehung versetzt.
d) Die auf dem Schaltarm angeordnete Klinke (67,
rastet in dem in der Platine vorgesehenen
Bügel (BG, Abb. 5) ein und hält den Schaltarm in
dieser Stellung und damit das Treibrad in Eingriff
mit dem Plattenteller.
Nach Erreichen der Auslaufrille der gespielten Schall-
platte erfolgt die Rückführung des Tonarmes und Ab-
schaltung des Gerätes selbsttätig (s. Endabstellung).
Wird dagegen der Tonarm vor Beendigung des Spieles
von der Schallplatte abgehoben und von Hand zur
Stütze geführt, löst der Lappen des Segmentes (28)
die Rastung der Klinke (67) so, daß mittels der Zug-
feder (89) der Schaltarm (22) in seine Ausgangsstellung
zurückgebracht wird. Dadurch unterbricht der Netz-
schalter die Stromzufuhr. Gleichzeitig wird das Treib-
rad abgehoben.
SB
19
UF
11011111111 1
1111111111111111111111111111111
Abb. 7
.
eitutmetiii(tAtidolltitre
107
112
113
114
105
111
104
35
102
33
R5
85a
85b
162 28 81 LS 67 29 89 22 65 71
45 23 89 68 23 73 70
Abb. 8
162 28 81 LS 67 29 89 22 65 71 45 23 89 68 23 73 70
5
