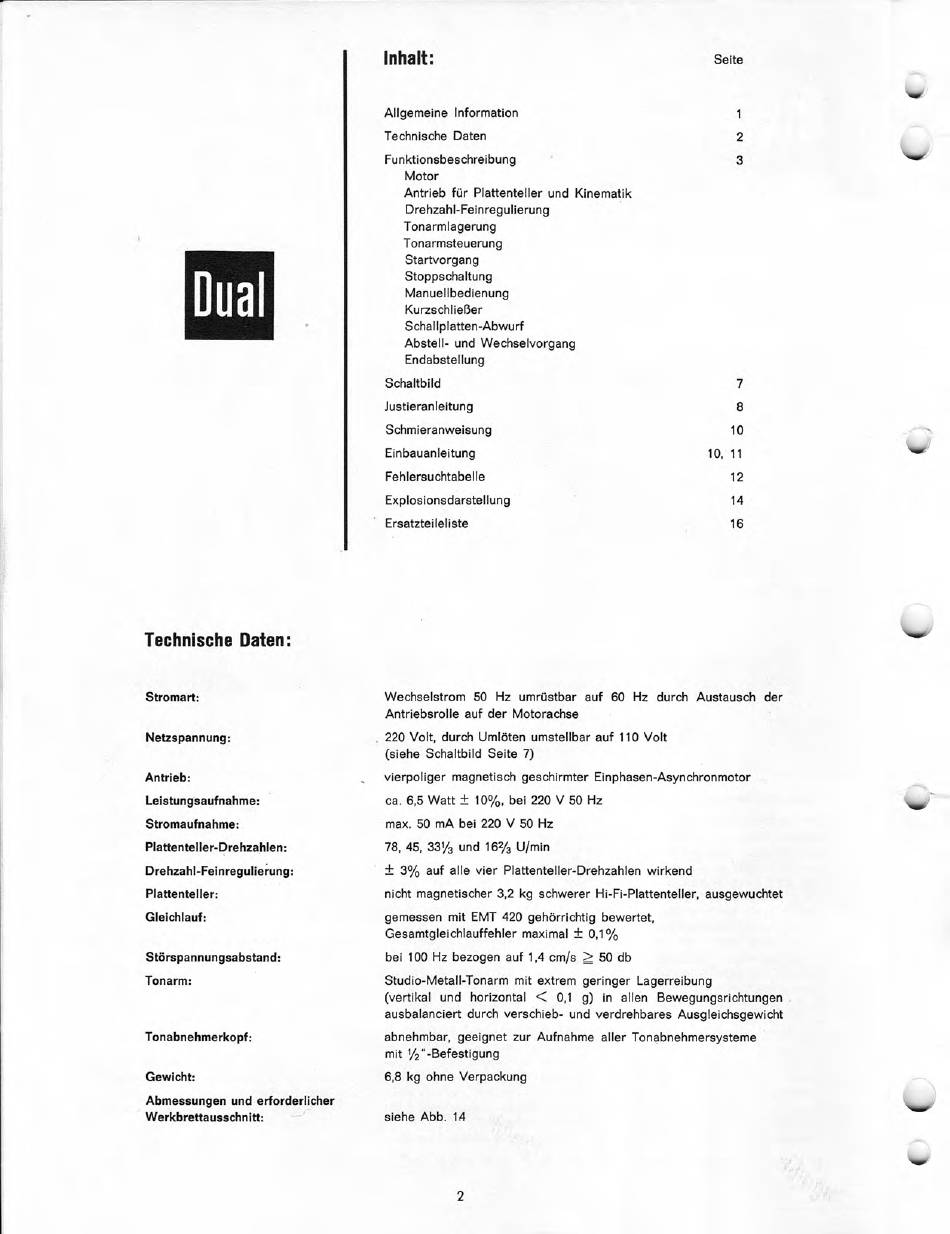

Inhalt:
Seite
Dual
Technische Daten:
Stromert:
Netzspannung:
Antrieb:
Allgemeine Information
1
Technische Daten
2
Funktionsbeschreibung
3
Motor
Antrieb für Plattenteller und Kinematik
Drehzahl-Feinregulierung
Tonarmlagerung
Tonarmsteuerung
Startvorgang
Stoppschaltung
Manuellbedienung
Kurzschließer
Schallplatten-Abwurf
Abstell- und Wechselvorgang
Endabstellung
Schaltbild 7
Justieranleitung 8
Schmieranweisung
10
Einbauanleitung 10, 11
Fehlersuchtabelle 12
Explosionsdarstellung
14
Ersatzteileliste 16
Wechselstrom 50 Hz umrüstbar auf 60 Hz durch Austausch der
Antriebsrolle auf der Motorachse
220 Volt, durch Umlöten umstellbar auf 110 Volt
(siehe Schaltbild Seite 7)
vierpoliger magnetisch geschirmter Einphasen-Asynchronmotor
Leistungsaufnahme:
ca. 6,5 Watt ± 10%, bei 220 V 50 Hz
Stromaufnahme:
max. 50 mA bei 220 V 50 Hz
Plattenteller-Drehzahlen: 78, 45, 331/3 und 162/3 U/min
Drehzahl-Feinregulierung:
± 3% auf alle vier Plattenteller-Drehzahlen wirkend
Plattenteller:
nicht magnetischer 3,2 kg schwerer Hi-Fi-Plattenteller, ausgewuchtet
Gleichlauf: gemessen mit EMT 420 gehörrichtig bewertet,
Gesamtgleichlauffehler maximal ± 0,1%
Störspannungsabstand: bei 100 Hz bezogen auf 1,4 cm/s 50 db
Tonarm: Studio-Metall-Tonarm mit extrem geringer Lagerreibung
(vertikal und horizontal < 0,1 g) in allen Bewegungsrichtungen
ausbalanciert durch verschieb- und verdrehbares Ausgleichsgewicht
Tonabnehmerkopf:
abnehmbar, geeignet zur Aufnahme aller Tonabnehmersysteme
mit 1 / 2 "-Befestigung
Gewicht:
6,8 kg ohne Verpackung
Abmessungen und erforderlicher
Werkbrettausschnitt:
siehe Abb. 14
2
