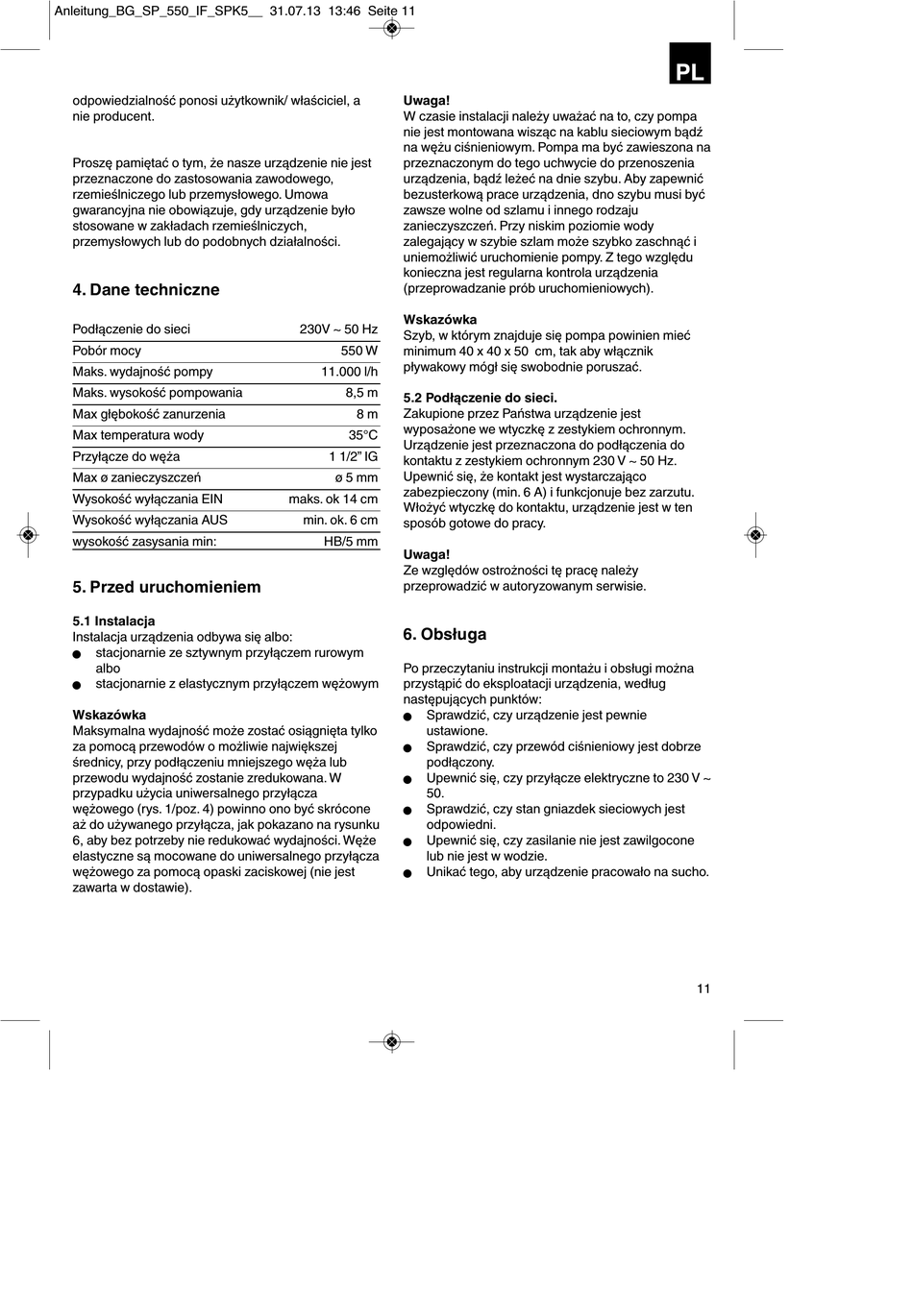

EINHELL BG-SP 550 IF Bedienungsanleitung Seite 11

Anleitung_BG_SP_550_IF_SPK5__ 31.07.13 13:46 Seite 11
odpowiedzialność ponosi użytkownik/ właściciel, a
nie producent.
Proszę pamiętać o tym, że nasze urządzenie nie jest
przeznaczone do zastosowania zawodowego,
rzemieślniczego lub przemysłowego. Umowa
gwarancyjna nie obowiązuje, gdy urządzenie było
stosowane w zakładach rzemieślniczych,
przemysłowych lub do podobnych działalności.
4. Dane techniczne
Podłączenie do sieci
Pobór mocy
Maks. wydajność pompy
Maks. wysokość pompowania
Max głębokość zanurzenia
Max temperatura wody
Przyłącze do węża
Max ø zanieczyszczeń
Wysokość wyłączania EIN
Wysokość wyłączania AUS
wysokość zasysania min:
5. Przed uruchomieniem
5.1 Instalacja
Instalacja urządzenia odbywa się albo:
stacjonarnie ze sztywnym przyłączem rurowym
n
albo
stacjonarnie z elastycznym przyłączem wężowym
n
Wskazówka
Maksymalna wydajność może zostać osiągnięta tylko
za pomocą przewodów o możliwie największej
średnicy, przy podłączeniu mniejszego węża lub
przewodu wydajność zostanie zredukowana. W
przypadku użycia uniwersalnego przyłącza
wężowego (rys. 1/poz. 4) powinno ono być skrócone
aż do używanego przyłącza, jak pokazano na rysunku
6, aby bez potrzeby nie redukować wydajności. Węże
elastyczne są mocowane do uniwersalnego przyłącza
wężowego za pomocą opaski zaciskowej (nie jest
zawarta w dostawie).
Uwaga!
W czasie instalacji należy uważać na to, czy pompa
nie jest montowana wisząc na kablu sieciowym bądź
na wężu ciśnieniowym. Pompa ma być zawieszona na
przeznaczonym do tego uchwycie do przenoszenia
urządzenia, bądź leżeć na dnie szybu. Aby zapewnić
bezusterkową prace urządzenia, dno szybu musi być
zawsze wolne od szlamu i innego rodzaju
zanieczyszczeń. Przy niskim poziomie wody
zalegający w szybie szlam może szybko zaschnąć i
uniemożliwić uruchomienie pompy. Z tego względu
konieczna jest regularna kontrola urządzenia
(przeprowadzanie prób uruchomieniowych).
Wskazówka
230V ~ 50 Hz
Szyb, w którym znajduje się pompa powinien mieć
550 W
minimum 40 x 40 x 50 cm, tak aby włącznik
pływakowy mógł się swobodnie poruszać.
11.000 l/h
8,5 m
5.2 Podłączenie do sieci.
8 m Zakupione przez Państwa urządzenie jest
wyposażone we wtyczkę z zestykiem ochronnym.
35°C
Urządzenie jest przeznaczona do podłączenia do
1 1/2" IG
kontaktu z zestykiem ochronnym 230 V ~ 50 Hz.
Upewnić się, że kontakt jest wystarczająco
ø 5 mm
zabezpieczony (min. 6 A) i funkcjonuje bez zarzutu.
maks. ok 14 cm
Włożyć wtyczkę do kontaktu, urządzenie jest w ten
min. ok. 6 cm
sposób gotowe do pracy.
HB/5 mm
Uwaga!
Ze względów ostrożności tę pracę należy
przeprowadzić w autoryzowanym serwisie.
6. Obsługa
Po przeczytaniu instrukcji montażu i obsługi można
przystąpić do eksploatacji urządzenia, według
następujących punktów:
Sprawdzić, czy urządzenie jest pewnie
n
ustawione.
Sprawdzić, czy przewód ciśnieniowy jest dobrze
n
podłączony.
Upewnić się, czy przyłącze elektryczne to 230 V ~
n
50.
Sprawdzić, czy stan gniazdek sieciowych jest
n
odpowiedni.
Upewnić się, czy zasilanie nie jest zawilgocone
n
lub nie jest w wodzie.
Unikać tego, aby urządzenie pracowało na sucho.
n
PL
11
