Buderus WLW286-38 A Montage- Und Gebrauchsanweisungen
Verwandte Anleitungen für Buderus WLW286-38 A
Inhaltszusammenfassung für Buderus WLW286-38 A

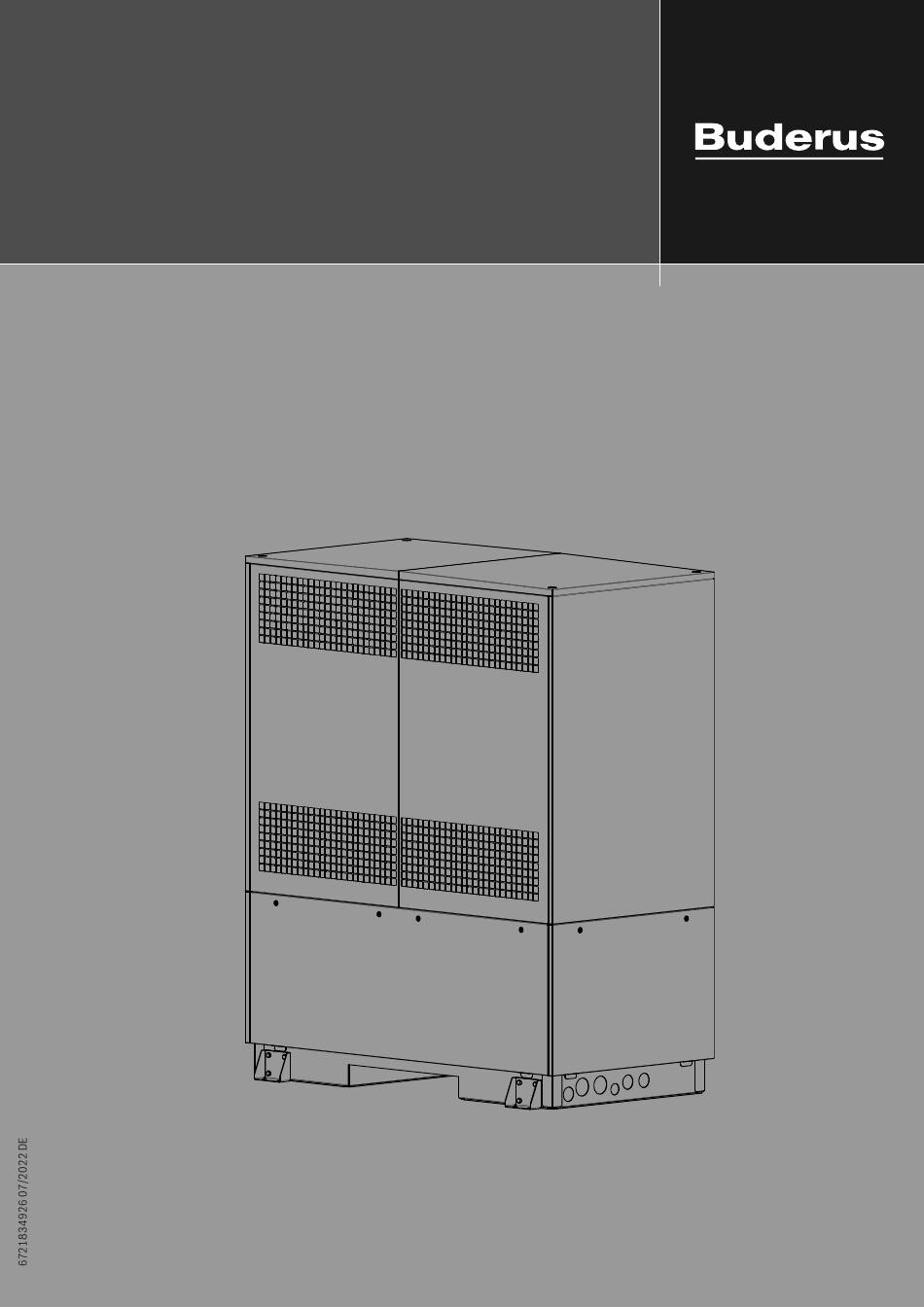

- Seite 1 Montage- und Gebrauchsanweisung Luft-Wasser-Wärmepumpe WLW286-38 A Logatherm Vor Bedienung sorgfältig lesen. 452163.67.05a FD 0207...
- Seite 2 Irrtum und technische Änderungen vorbehalten. Diese Anleitung aufmerksam lesen.
-
Seite 3: Inhaltsverzeichnis
14 Produktinformationen gemäß Verordnung (EU) Nr. 813/2013, Anhang II, Tabelle 2 .......... 15 Maßbild.................................. 16 Diagramme ................................16.1 Kennlinien....................................16.2 Einsatzgrenzendiagramm ................................17 Einbindungsschema ............................... 17.1 Monoenergetische Anlage mit zwei Heizkreisen und Warmwasserbereitung ..................17.2 Legende ....................................WLW286-38 A – 6721834926 07/2022... -
Seite 4: Sicherheitshinweise
EN 50160 (Merkmale der Spannung in öffentlichen Elektrizitätsver- sorgungsnetzen) EN 12828 (Heizungsanlagen in Gebäuden – Planung von Warmwas- ser-Heizungsanlagen) EN 1717 (Schutz des Trinkwassers vor Verunreinigungen in Trinkwas- ser-Installationen) Lokale Bestimmungen und Vorschriften des zuständigen Stromversor- gungsunternehmens sowie zugehörige Sonderregeln Nationale Bauvorschriften WLW286-38 A – 6721834926 07/2022... -
Seite 5: Verwendungszweck Der Wärmepumpe
Der Schaltkasten befindet sich in der Wärmepumpe. Nach Abnahme der un- teren Frontabdeckung und dem Lösen der sich links oben befindenden Be- festigungsschraube kann der Schaltkasten herausgeklappt werden. Im Schaltkasten befinden sich die Netzanschlussklemmen, sowie die Leis- tungsschütze und die Sanftanlauf-Einheiten. WLW286-38 A – 6721834926 07/2022... -
Seite 6: Transport
Luftausblas dabei in die gleiche Richtung stattfindet. Von einer Aufstellung hintereinander ist abzusehen. ACHTUNG! Länderspezifische Bauvorschriften sind zu beachten! ACHTUNG! Bei wandnaher Aufstellung sind bauphysikalische Beeinflussungen zu beachten. Im Ausblasfeld des Ventilators sollten keine Fenster bzw. Tü- ren vorhanden sein. WLW286-38 A – 6721834926 07/2022... -
Seite 7: Kondensatleitung
Heizungsanlage zu minimieren. Eine Steinbildung in Warmwasserheizungsanlagen kann nicht vermieden werden, ist aber in Anlagen mit Vorlauftemperaturen kleiner 60 °C vernach- lässigbar gering. Bei Hochtemperatur-Wärmepumpen und vor allem bei bi- valenten Anlagen im großen Leistungsbereich (Kombination Wärmepumpe WLW286-38 A – 6721834926 07/2022... -
Seite 8: Mindestheizwasserdurchsatz
Eine geschirmte Kommunikationsleitung (z.B. Datenleitung; ge- schirmt: J-Y(ST)Y 2 × 2 × 0,6, nicht im Lieferumfang enthalten) ver- bindet den Wärmepumpenmanager mit dem in der Wärmepumpe ein- gebauten Kältekreisregler. Genauere Anweisungen sind der Ge- brauchsanweisung des Wärmepumpenmanagers und der Elektrodoku- mentation zu entnehmen. WLW286-38 A – 6721834926 07/2022... -
Seite 9: Anschluss Anforderungsfühler
Insbesondere bei der Verwendung von verschweißten Ein Betrieb der Wärmepumpe mit niedrigeren Systemtemperaturen Stahlrohren oder Rohren, die nicht sauerstoffdiffusionsdicht sind, können kann zum Totalausfall der Wärmepumpe führen. Ablagerungen, Verzunderungen, Verschlammungen oder Ähnliches vorhan- WLW286-38 A – 6721834926 07/2022... -
Seite 10: Reinigung / Pflege
Verdampfer, Lüfter und Kondensatablauf sind vor der Heizperiode von Ver- unreinigungen (Blätter, Zweige usw.) zu reinigen. ACHTUNG! Vor Öffnen des Gerätes ist sicherzustellen, dass alle Stromkreise span- nungsfrei geschaltet sind. Wartungs- und Reinigungsarbeiten sind nur durch den Fachhandwerker durchzuführen. WLW286-38 A – 6721834926 07/2022... -
Seite 11: Störungen / Fehlersuche
Elektro- und Elektronik-Altgeräten wenden Sie sich bitte an die zustän- digen Behörden vor Ort, an Ihr Abfallentsorgungsunternehmen oder an den Händler, bei dem Sie das Produkt gekauft haben. Weitere Informationen fin- den Sie hier: http://www.weee.bosch-thermotechnology.com/ WLW286-38 A – 6721834926 07/2022... -
Seite 12: Datenschutzhinweise
Thermotechnik, Göllnergasse 15-17, 1030 Wien, Österreich, [LU] Fer- folgenden Anschrift an unseren Datenschutzbeauftragten wenden: Daten- roknepper Buderus S.A., Z.I. Um Monkeler, 20, Op den Drieschen, schutzbeauftragter, Information Security and Privacy (C/ISP), Robert Bosch B.P.201 L-4003 Esch-sur-Alzette, Luxemburg, verarbeiten Produkt- und GmbH, Postfach 30 02 20, 70442 Stuttgart, DEUTSCHLAND. -
Seite 13: Geräteinformationen
Leistungsaufnahme Verdichterschutz pro (Verdichter) 6.10 Leistungsaufnahme Ventilator bis 3,9 8 Entspricht den europäischen Sicherheitsbestimmungen Sonstige Ausführungsmerkmale Abtauart (bedarfsabhängig) Kreislaufumkehr 9 Frostschutz Kondensatwanne / Wasser im Gerät gegen Einfrieren geschützt Beheizt / Ja max. Betriebsüberdruck (Wärmequelle / Wärmesenke) WLW286-38 A – 6721834926 07/2022... - Seite 14 Montage- und Gebrauchsanweisung zu entnehmen. Dabei bedeuten z.B. A7 / W35: Außentemperatur 7 °C und Heizwasser-Vorlauftemperatur 35 °C. Siehe CE-Konformitätserklärung. Die Heizungsumwälzpumpe und der Wärmepumpenmanager müssen immer betriebsbereit sein. Für Sonderanwendungen mit erhöhtem Wärmebedarf bei hohen Außentemperaturen wenden Sie sich bitte an unser Projektierungsabteilung. WLW286-38 A – 6721834926 07/2022...
-
Seite 15: Produktinformationen Gemäß Verordnung (Eu) Nr. 813/2013, Anhang Ii, Tabelle 2
Tj = + 7 °C (durchschnittliche Klimaverhältnisse) PERd Tj = + 12 °C (durchschnittliche Klimaverhältnisse) COPd 4,76 Daten zum Zeitpunkt des Drucks. Neueste Version zum Abruf im Internet. Bosch Thermotechnik GmbH - Sophienstraße 30-32 - D-35576 Wetzlar 6721831804 (2020/12) WLW286-38 A – 6721834926 07/2022... - Seite 16 Weitere wichtige Informationen für die Installation und Wartung sowie Recycling und/oder Entsorgung sind in den Installations- und Bedienungsanlei- tungen beschrieben. Lesen und befolgen Sie die Installations- und Bedienungsanleitungen. Daten zum Zeitpunkt des Drucks. Neueste Version zum Abruf im Internet. Bosch Thermotechnik GmbH - Sophienstraße 30-32 - D-35576 Wetzlar 6721831804 (2020/12) WLW286-38 A – 6721834926 07/2022...
- Seite 17 – bei kälterem Klima: 132 – V – bei wärmerem Klima: 132 + VI Daten zum Zeitpunkt des Drucks. Neueste Version zum Abruf im Internet. Bosch Thermotechnik GmbH - Sophienstraße 30-32 - D-35576 Wetzlar 6721831804 (2020/12) WLW286-38 A – 6721834926 07/2022...
-
Seite 18: Maßbild
Maßbild 15 Maßbild Maßbild WLW286-38 A – 6721834926 07/2022... -
Seite 19: Diagramme
Diagramme 16.1 Kennlinien Heizleistung in [kW] Wasseraustrittstemperatur in [°C] 2-Verdichterbetrieb 1-Verdichterbetrieb Lufteintrittstemperatur in [°C] Druckverlust in [Pa] Leistungsaufnahme in [kW] (inkl. Pumpenleistungsanteil) Verflüssiger Lufteintrittstemperatur in [°C] Leistungszahl (inkl. Pumpenleistungsanteil) Lufteintrittstemperatur in [°C] Heizwasserdurchfluss in [m³/h] WLW286-38 A – 6721834926 07/2022... -
Seite 20: Einsatzgrenzendiagramm
Diagramme 16.2 Einsatzgrenzendiagramm Wasseraustritt (+0 / -2 K) *Wassereintritt Die maximalen Vorlauftemperaturen werden bei gefordertem Mindestheizwasserdurchfluss erreicht. Wärmequelleneintrittstemperatur [°C] *Bei Luft-Wasser-Wärmepumpen stellt die minimale Heizwassertemperatur die Mindest-Rücklauftemperatur dar. WLW286-38 A – 6721834926 07/2022... -
Seite 21: Einbindungsschema
Einbindungsschema 17 Einbindungsschema Einbindungsschema 17.1 Monoenergetische Anlage mit zwei Heizkreisen und Warmwasserbereitung WLW286-38 A – 6721834926 07/2022... -
Seite 22: Legende
Rückschlagklappe Dreiwegemischer Luft-Wasser-Wärmepumpe Wärmepumpenmanager Reihen-Pufferspeicher Warmwasserspeicher Flanschheizung Warmwasser E10.1 Tauchheizkörper Schütz 2. Wärmeerzeuger Schütz Flanschheizung Heizungsumwälzpumpe 2. Heizkreis Zusatzumwälzpumpe Warmwasserladepumpe Mischer 2. Heizkreis Wärmepumpenmanager Raumklimastation 1 Raumklimastation 2 Außenwandfühler R2.2 Anforderungsfühler Warmwasserfühler Temperaturfühler 2. Heizkreis WLW286-38 A – 6721834926 07/2022... - Seite 24 D-35576 Wetzlar www.buderus.de info@buderus.de Österreich Robert Bosch AG Geschäftsbereich Thermotechnik Göllnergasse 15-17 A-1030 Wien Allgemeine Anfragen: +43 1 797 22 - 8226 Technische Hotline: +43 810 810 444 www.buderus.at office@buderus.at Schweiz Buderus Heiztechnik AG Netzibodenstr. 36 CH-4133 Pratteln www.buderus.ch info@buderus.ch...
