5.3

Vorbereitung am Filter

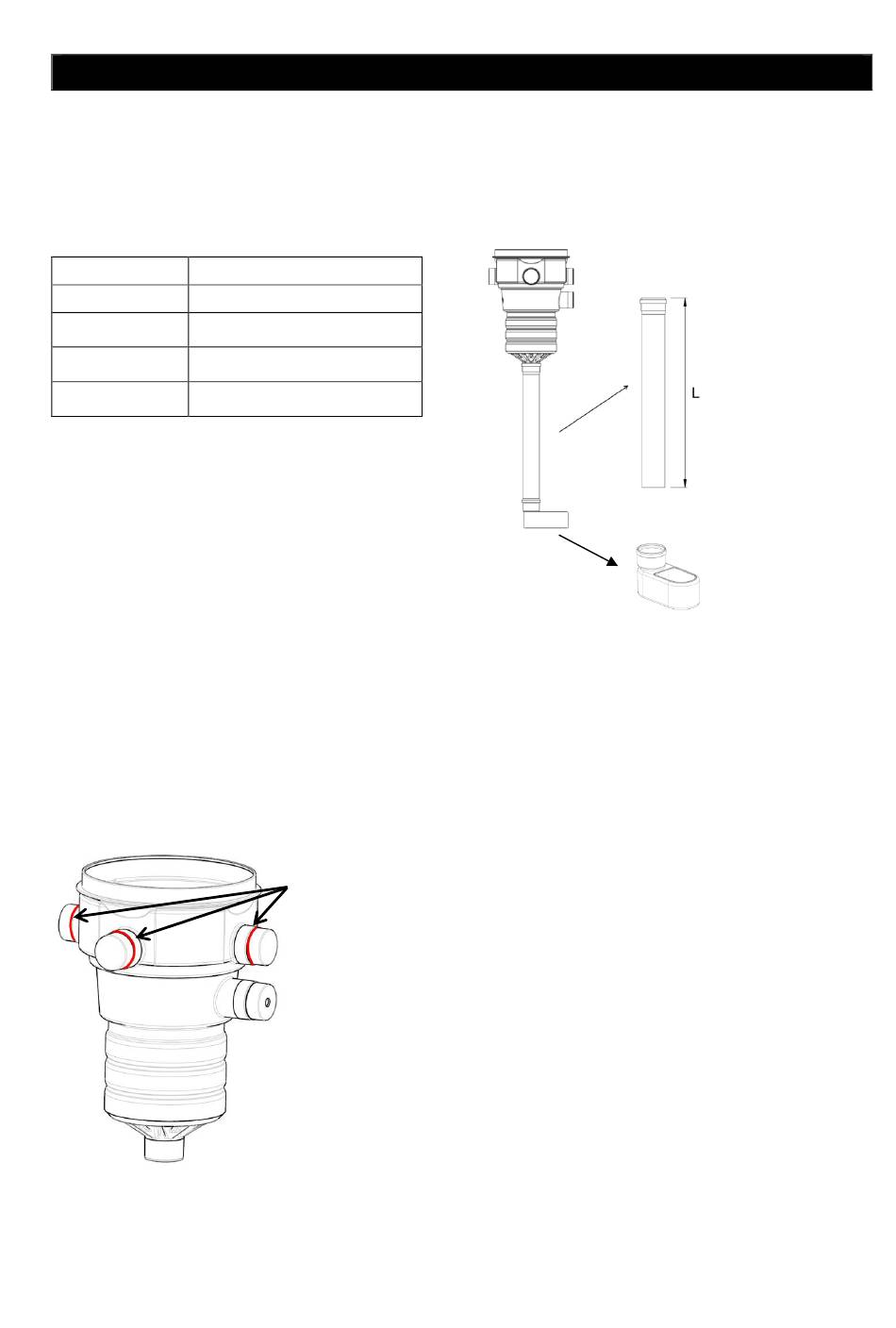

Vor der Installation im Tank wird der Filter, wie in den untenstehenden Abbildungen gezeigt, vorbereitet.
Die nachfolgende Tabelle gibt die Länge des Stützrohrs für den Carat Tank vom Filter zum beruhigten
Zulauftopf mit Muffe an (siehe Abbildung: Länge L).
Tankvolumen Länge des Stützrohr (L)
2.700L
3.750L
4.800L
6.500L
Für den Carat-Tank 2.700 L kann das im Lieferumfang enthaltene HT-Rohr gekürzt werden. Für die
größeren Tanks muss es verlängert werden. Das hierfür zusätzlich notwendige Rohr ist nicht im
Lieferumfang enthalten.
Die beiden sich gegenüberliegenden Einlaufstutzen müssen aufgesägt werden. An die Stutzen werden
später der Zulauf und gegenüberliegend ein Zusatzrohr zur Fixierung des Filtergehäuses im Tankdom (oder
als weiterer Zulauf) angeschlossen. Für den Notüberlauf wird, bei Bedarf, der dritte Stutzen aufgesägt.
Schnittkanten siehe Abbildung.
Vor dem Einsetzen des Filters in den Tank werden der beruhigte Zulauf, das Stützrohr und das
Filtergehäuse zusammengesteckt. Die Steckverbindungen können optional mit Spaxschrauben gesichert
werden.
5. Einbau und Montage GRAF EcoPure 150
990 mm
1.190 mm
1.430 mm
1.710 mm
Schnittkanten
