5.3 Préparation du filtre

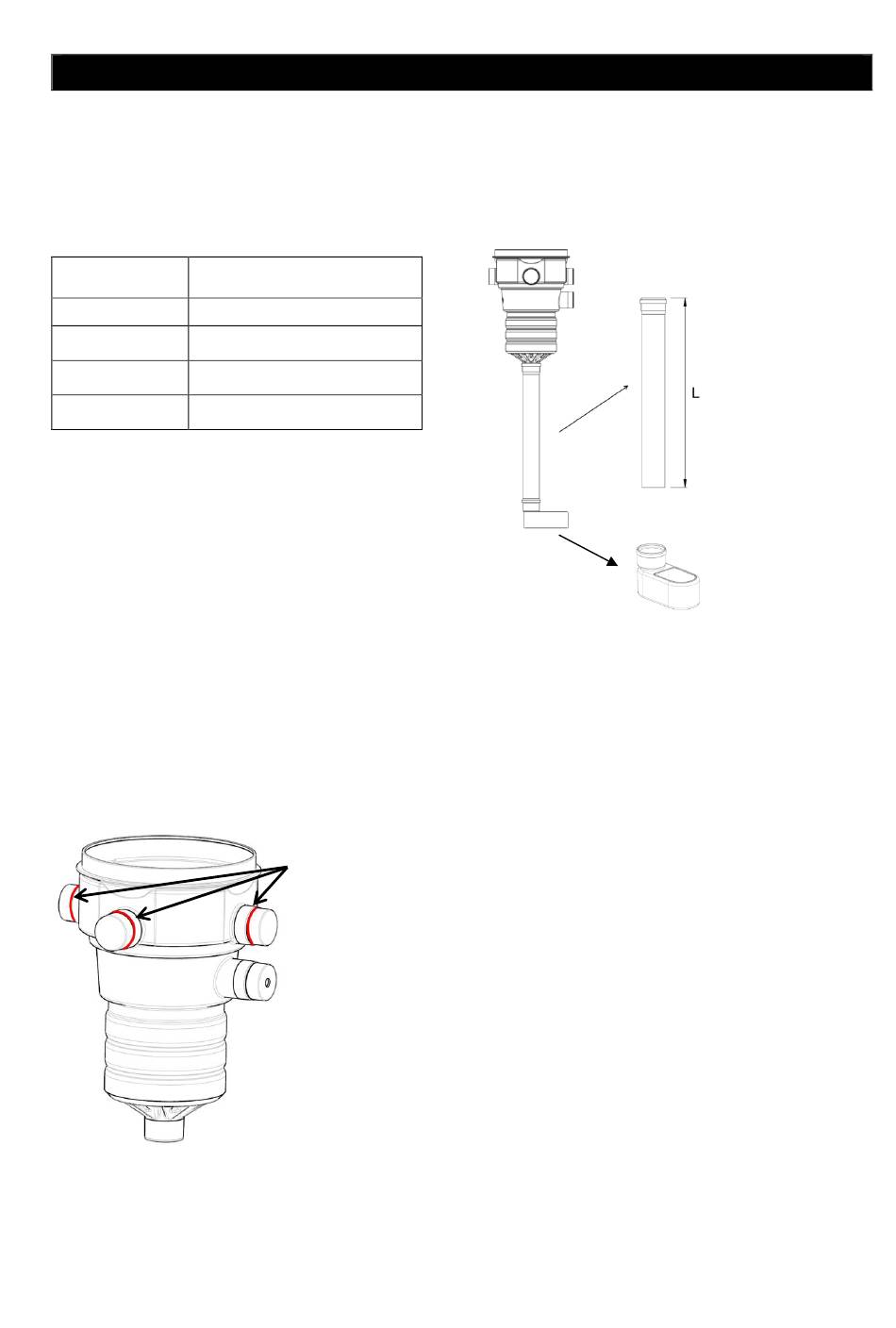

Avant l'installation dans la cuve, le filtre doit être préparé comme indiqué sur les figures ci-dessous.
Le tableau suivant indique la longueur du tuyau PVC pour la cuve Carat, du filtre vers le système
d'alimentation avec le manchon (voir la figure : longueur L).
Volume de la Longueur du tuyau PVC
cuve
2700 L
3750 L
4800 L
6500 L
Pour la cuve Carat de 2700 L, vous pouvez raccourcir le tuyau PVC livré d'origine. Avec les cuves de plus
grande taille, il faut le rallonger. Le tuyau supplémentaire nécessaire à cette fin n'est pas fourni.
Scier d'abord les embouts de raccordement d'entrée et de sortie. Puis raccorder le tuyau d'alimentation
et, en face, un tuyau supplémentaire pour immobiliser le corps de filtre dans le dôme (ou comme second
tuyau d'alimentation). Pour le trop-plein d'urgence, scier si nécessaire une ouverture sur le troisième
embout. Bords de coupe : voir la figure.
Avant d'installer le filtre dans la cuve, le tuyau d'alimentation, le tuyau PVC et le corps du filtre doivent être
assemblés. Les raccords peuvent être consolidés à l'aide de vis Spax.
