Inhaltszusammenfassung für Logitrans PANTHER MINI

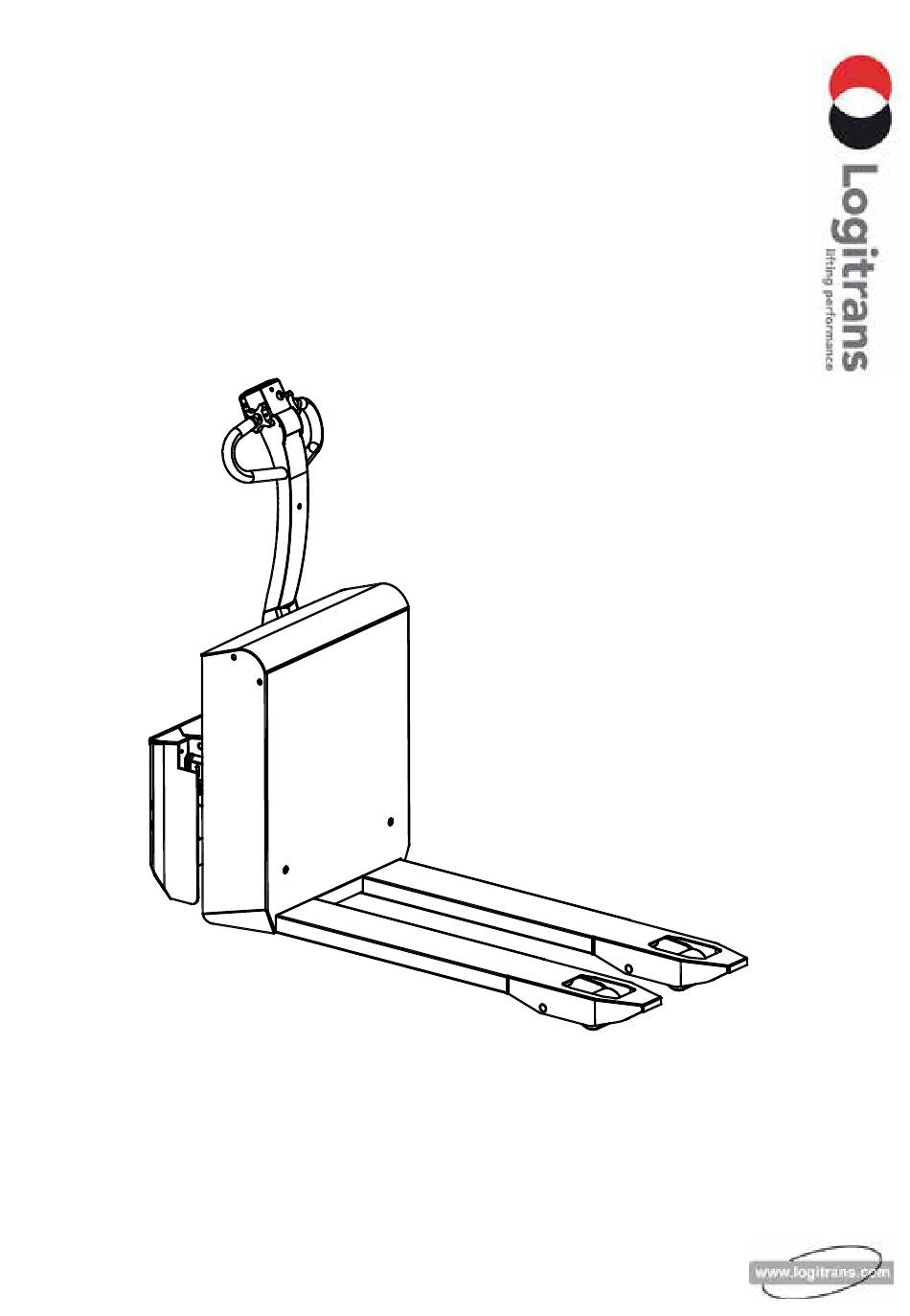

- Seite 1 PANTHER MINI / MAXI...
-
Seite 2: Eu-Konformitätserklärung
DK-6760 Ribe Dänemark Erklärt hiermit, daß: Maschine: Produktgruppe: Gabelhubwagen mit elektrischem Fahrantrieb Typ: Panther Mini / Maxi Herstellungsjahr/ Serien-Nr.: a) in Übereinstimmung mit den Bestimmungen der: • Richtlinie Nr. 2006/42/EC • Richtlinie Nr. 2004/108/EC • Richtlinie Nr. 2006/95/EC hergestellt worden ist. -
Seite 3: Inhaltsverzeichnis
Inhalt 1.0 Vor dem ersten Hub..................... 4 2.0 Funktionen und Identifikationen ..............5 3.0 Bedienung des Gabelhubwagens ..............6 3.1 Handeln von Paletten ......................7 3.2 Deichselfunktionen ......................8 3.3 Notausschaltung ........................9 3.4 Bremsfunktionen........................ 10 3.5 Persönliche Sicherheit ....................... 10 4.0 Optimale Sicherheit ....................11 4.1 Überlastung vermeiden ......................11... -
Seite 4: Vor Dem Ersten Hub
1.0 Vor dem ersten Hub... Der Logitrans Gabelhubwagen entspricht in der Ausführung den behördlichen Sicherheitsvorschriften. Diese Betriebsanleitung enthält u.a. Angaben über: • Vorschriftsmäßigen Einsatz • Physische Begrenzungen des Erzeugnisses • Gefahren bei unsachgemäßer Anwendung Lesen Sie deshalb bitte diese Betriebsanleitung sorgfältig! -
Seite 5: Funktionen Und Identifikationen
2.0 Funktionen und Identifikationen 1. Sicherheitsschalter 2. Signalhorn 3. Heben/Senken 4. Vorwärts-/Rückwärts 5. Multiflex-funktion 6. Deichsel 7. Batterie-Entladeanzeige/Betriebsstundenzähler 8. Notausschalter 9. Zündschlüssel 10. Ladelampen (Einbauladegerät) Identifikationen Batterieschild (unter Batterie- deckel). Typenschild, Serien-Nr. In das Chassis eingestempelte Serien-Nr., hinter dem hinteren Schutzblech. -
Seite 6: Bedienung Des Gabelhubwagens
3.0 Bedienung des Gabelhubwagens Den Schlüssel (9) einsetzen und im Uhrzeiger- sinn drehen - dadurch wird der Steuerstrom eingeschaltet, und die Funktionen des Gabel- hubwagens können aktiviert werden. Zu beachten! Notausschalter (8) darf nicht aktiviert sein! Die Funktionen des Gabelhubwagens sind in der Deichsel (6) integriert. - Die Funktionen sind von der Stellung der Deichsel abhängig! Stellung A: Fahrstellung Fahrstrom eingeschaltet... -
Seite 7: Handeln Von Paletten
3.0 Bedienung des Gabelhubwagens 3.1 Handeln von Paletten Die vorschriftsmäßige Bedienungsstellung ist die hinter der Deichsel. Heben/senken - Vorwärts/Rückwärts Die Palette kann entweder der Länge nach oder quer gehoben und transportiert werden... -
Seite 8: Deichselfunktionen
3.0 Bedienung des Gabelhubwagens 3.2 Deichselfunktionen... -
Seite 9: Multiflex-Funktion
3.0 Bedienung des Gabelhubwagens Signalhorn Multiflex-Funktion Multiflex-Funktion • Die Funktion ermöglicht Fahrt, obwohl die Deichsel in senkrechter, gebrem- ster Stellung steht • Die Funktion wird mit zwei Händen betätigt, was eine beabsichtigte, bewußte Handlung darstellt • Die Funktion ermöglicht Manövrieren in enger Umgebung. 3.3 Notausschaltung Das Produkt ist mit einem Notausschalter versehen, der beim Aktivieren der Hauptstromversorgung abschaltet. -
Seite 10: Bremsfunktionen
3.0 Bedienung des Gabelhubwagens 3.4 Bremsfunktionen A: Fahrbereich B: Bremsbereich Sehen Sie Multiflex-funktion für das Fahren in B-stellung (Sehen Sie Punkt 3.2) 3.5 Persönliche Sicherheit Der Sicherheitsschalter am Ende der Deichsel sichert, daß der Fahrer bei Rückwärtsfahrt nicht eingeklemmt wird. Sobald dieser Sicherheitsschalter ausgelöst wird, wechselt der Gabelhub- wagen seine Fahrtrichtung und fährt dann vorwärts! ... -
Seite 11: Optimale Sicherheit
4.0 Optimale Sicherheit ACHTUNG Bewegliche Teile 4.1 Überlastung vermeiden Panther Mini: Max. Tragkraft 1400 kg Panther Maxi: Max. Tragkraft 1800 kg Die maximale Tragkraft darf nicht überschritten werden. Bitte denken Sie daran, daß der Gabelhubwagen für gleichmäßige Belastung - wie Güter auf Paletten u. dgl. - ausgelegt ist. -
Seite 12: Strom Ist Notwendig
Sikringer der Platte mit diesem Piktogramm Fuses Fusibles platziert sind. Sicherungen 100 A Sicherung für Fahrmotor (Panther Mini) 100 A Sicherung für Fahrmotor (Panther Maxi) 100 A Sicherung für Hubmotor 20 A Sicherung (Ladegerät) 10 A Sicherung für Steuerstromkreis Auswechseln: Die alte Sicherung ist durch eine neue derselben Größe zu ersetzen. -
Seite 13: Leitungsverbindungen
5.0 Strom ist notwendig... 5.2 Leitungsverbindungen Viele Betriebsstörungen können auf schlechte Verbindungen im Stromkreis zurückzuführen sein - diesen deshalb vorbeugen. Leitungen regelmäßig auf evtl. Brüche des Isoliermantels oder lose Verbindungen an Steckern und dergleichen kontrollieren. Steckstifte an Leitungen von evtl. Grünspan reinigen und Verbindungen mit Schrauben/Muttern nachziehen. -
Seite 14: Fehlerbehebungsschlüssel
6.0 Fehlerbehebungsschlüssel Bei täglicher Benutzung des Gabelhubwagens können mit der Zeit Justierungen und evtl. Auswechselungen von Verschließteilen notwendig werden. Nachstellen und kleinere Reparaturen können Sie an Ort und Stelle leicht selbst ausführen. Größere Reparaturen sollten jedoch dem Händler überlassen werden, der über gut geschultes Personal und das notwendige Spezialwerkzeug verfügt. - Seite 15 Ursache Ausbesserung Keine Stromversorgung Batterie entladen (Fehler 4.2) Ein/Aus-Schalter defekt Fehler im Steuerstromkreis Fehler im Haupt-/Starkstromkreis Spannung zu schwach (Fehler 4.2) Die Bremse erhält keinen Strom Die Controller-Parameter sind falsch eingestellt Zu wenig Öl im Tank. Zu große Last. Überdruckventil falsch eingestellt. Magnetventil erhält keinen Strom Ölkreislauf undicht...
-
Seite 16: Abhilfe
6.0 Fehlerbehebungsschlüssel 6.1 Abhilfe 1) Kontrollieren, dass der Schlüssel (1) im Uhrzeigersinn gedreht ist, und dass der Notausschalter (2) nicht aktiviert ist. 2) Die Batterie ist aufzuladen (sehen Sie bitte die Betriebsanleitung über Batterie und Ladegerät). Zugang zur Batterie wird durch Kippen von dem Deckel (3) erreicht. 3) Den Schalter (4) überprüfen. - Seite 17 6.0 Fehlerbehebungsschlüssel...
-
Seite 18: Guter Kundendienst Nach Dem Kauf
• Teile falsch ersetzt wurden bez. nicht originale Teile verwendet wurden und dadurch Folgeschäden entstanden sind, • wenn das Produkt geändert wird, oder Zubehör, das nicht von Logitrans genehmigt ist, verwendet wird. • die Durchführung der in der Betriebsanleitung angegebenen Ansprüche an Serviceinspektionen (sehen Sie bitte die Rückseite) durch einen qualifizierten... -
Seite 20: Periodische Serviceinspektionen
500 Betriebsstunden, durchzuführen. Die Inspektion ist aufgrund vom Formblatt B280 vorzunehmen, und durch Formblatt B284 zu belegen. Formblätter und zugehörige Instruktionen können bei Ihrem Logitrans Händler bestellt werden. Periodische Sicherheitsinspektionen Sicherheitsinspektionen sollten, wenn gesetzlich nichts anderes vorgeschrieben ist, mindestens einmal jährlich vom Lieferanten oder einem anderen Sachverständigen vorgenommen werden.
