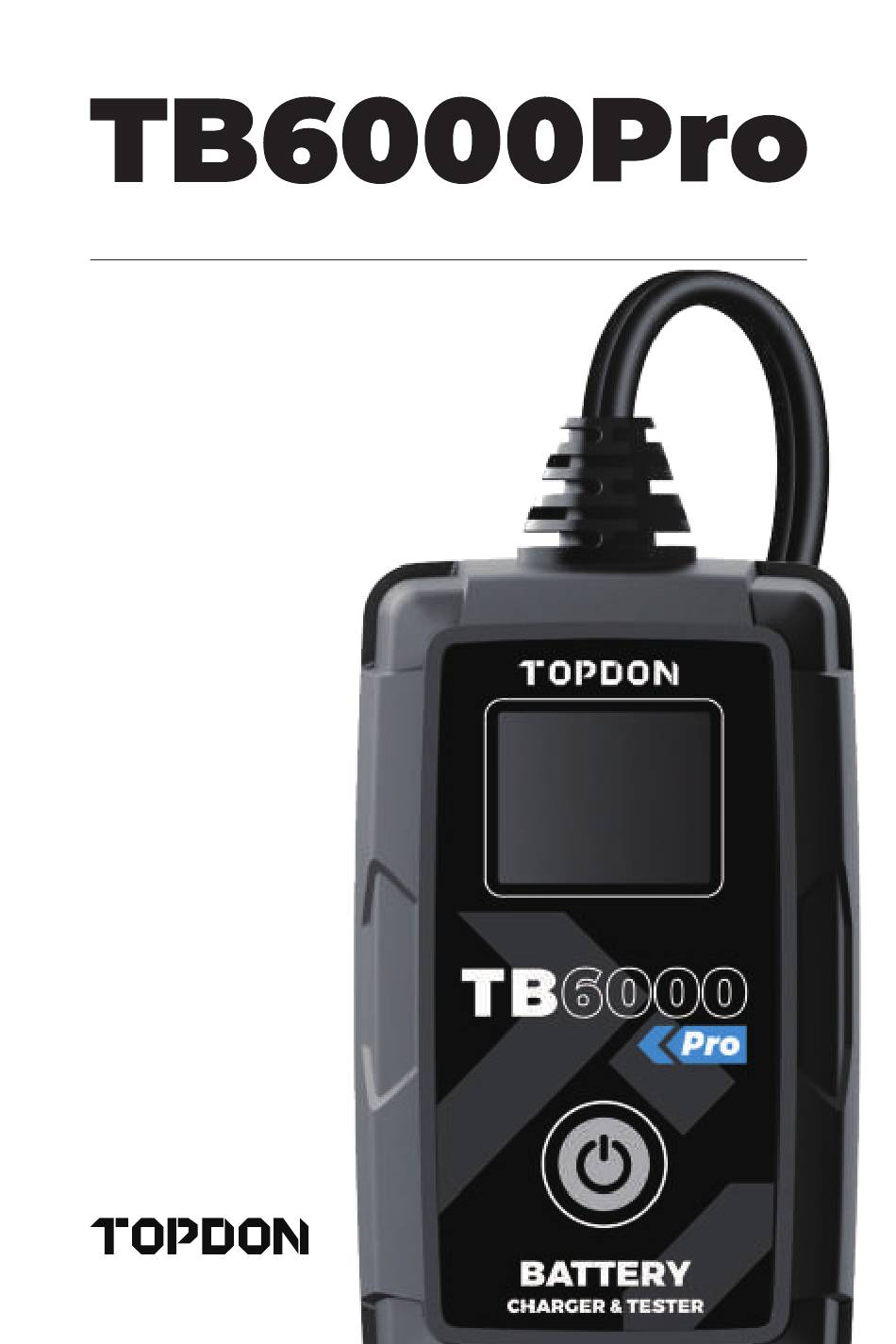

- Seite 1 Battery Tester & Battery Charger USER MANUAL...
-
Seite 2: Lesen Sie Alle Anweisungen Vor Dem Gebrauch
Sie arbeiten, LESEN SIE BITTE SORGFÄLTIG UND STELLEN SIE SICHER, DASS SIE ALLE SICHERHEITSHINWEISE UND MITTEILUNGEN IN DIESEM HANDBUCH VOLLSTÄNDIG VERSTEHEN. Da der TB6000Pro eine Kombination aus Batterietester und Batterieladegerät ist, MÜSSEN SIE DAS WARTUNGSHANDBUCH DES FAHRZEUGS UND DIE SPEZIFISCHEN VORSICHTSMASSNAHMEN DES BATTERIEHERSTELLERS FÜR DIE BATTERIE... -
Seite 3: Verwenden Sie Immer Ein Digitales Multimeter Mit Mindestens 10 Mgohm
BERÜHREN SIE HEISSE MOTORTEILE NICHT, um schwere Verbrennungen zu vermeiden. Die Motorteile werden bei laufendem Motor sehr heiß. SCHALTEN SIE IMMER AUF P (BEIM AUTOMATIKGETRIEBE) ODER AUF NEUTRAL (BEIM SCHALTGETRIEBE) UND VERGEWISSERN SIE SICH, DASS DIE FESTSTELLBREMSE ANGEZOGEN IST. VERWENDEN SIE IMMER EIN DIGITALES MULTIMETER MIT MINDESTENS 10 MGOHM IMPEDANZ, wenn Sie elektrische Tests an Fahrzeugen durchführen, um Schäden an... -
Seite 4: Abschnitt 1 Was Ist In Der Box
PRODUKTÜBERSICHTEN & SOFTWARE-DOWNLOAD Produktübersichten 1. 6 Akkulademodi: Im Standalone-Modus bietet Ihnen TB6000Pro 6 verschiedene Modi: 12V/6A Norm, 6V/3A Norm, 12V/3A Klein, 12V/6A Lithium-Ionen-Akku, 12V/1A Reparatur, 12V/6A Versorgung. (Siehe Abbildung 2.1.1) Sobald das Ladegerät über BT mit dem Telefon verbunden ist, können Sie den Ladevorgang und die Parameter anpassen. - Seite 5 Abbildung 2.1.1 DE I 30...
- Seite 6 Sie sicher, dass die Klemmen richtig mit den Batterieklemmen verbunden sind. 3. Bluetooth-Verbindungsstatusanzeige: Wenn sich der TB6000Pro im Standalone-Modus befindet und mit keinem Telefon gekoppelt ist, blinkt die Bluetooth- Anzeige weiter. Sobald es gekoG30:G34 4. Ladestufenanzeige: Sie zeigt Ihnen genau an, in welchem Schritt Sie sich unter den 9 Ladestufen befinden.
-
Seite 7: Abschnitt 3 Wie Lade Ich Eine Batterie Auf
Sie nach TB6000Pro. 2. Für Android gehen Sie bitte zu Google Play und suchen Sie nach TB6000Pro. 3. Um Ihr Telefon mit TB6000Pro über Bluetooth zu verbinden, müssen Sie es in den Einstellungen aktivieren. 4. Oder Sie können Bluetooth im Kontrollzentrum oder im Benachrichtigungsfeld einschalten. - Seite 8 Max. Stromsp- Modus Definition annung Es lädt 12V-Nass-, Gel- , MF-, Cal-, EFB- und AGM- 12V/6A Norm 14.2V Batterien durch intelligentes Laden in 9 Schritten. Es lädt 6V-Nass-, Gel-, MF-, Cal-, EFB- und AGM- 6V/3A Norm 7.1V Batterien durch intelligentes Laden in 9 Schritten.
- Seite 9 DE I 34...
- Seite 10 DE I 35...
- Seite 11 9. Überprüfen Sie, ob die Spannung niedriger als der voreingestellte Wert ist. Wenn dies der Fall ist, gehen Sie zurück zu Schritt 8. Standalone-Lademodus 1. Wenn TB6000Pro mit der Stromversorgung verbunden ist, blinken die Lademodi weiter. Drücken Sie die Moduswechseltaste, um zwischen den Modi DE I 36...
- Seite 12 Vorbereitungsschritte abgeschlossen sind, stecken Sie den Adapter in eine Steckdose und befestigen Sie die Clips an den Batterieanschlüssen. 2. Öffnen Sie den TB6000Pro, tippen Sie auf Intelligentes Aufladen/Schnelles Aufladen •Intelligentes Aufladen: In diesem Modus wird vor und nach dem Laden automatisch ein Batterietest durchgeführt.
- Seite 13 Abbildung 3 . 3.1 3. Tippen Sie auf Modus Hinzufügen, dann werden Sie den folgenden Bildschirm sehen. Hier können Sie den Akkutyp auswählen, Ladezeit reservieren und die maximale Ladespannung und den maximalen Ladestrom einstellen. (Siehe Abbildung 3.3.2) 4. Wenn der DIY-Modus Ihre Anforderungen nicht erfüllen konnte, können Sie den Expertenmodus auswählen.
-
Seite 14: Abschnitt 4 Wie Führe Ich Einen Batterietest Durch
Abbildung 3 . 3.2 Abbildung 3 . 3.3 ABSCHNITT 4 WIE FÜHRE ICH EINEN BATTERIETEST DURCH? • Die Batterietestfunktion gilt nur für 6-V- und 12-V-Blei- Säure-Batterien. • Benutzen Sie die Batterieklemmen nur zum Anschließen an die Batteriepole, wenn Sie einen Batterietest durchführen. - Seite 15 2. Wählen Sie den entsprechenden Batterietyp aus (siehe Abbildung 4.1.1). Der genaue Batterietyp ist normalerweise auf dem Batterieetikett aufgeführt. Abbildung 4.1.1 DE I 40...
- Seite 16 3. Wählen Sie den entsprechenden Batteriestandard aus (siehe Abbildung 4.1.2). Der spezifische Batteriestandard wird auch auf dem Batterieetikett aufgeführt. Abbildung 4.1.2 • Bitte beziehen Sie sich auf die folgende Tabelle für spezifische Batteriestandards und Testbereiche (siehe Abbildung 4.1.3). Der Batterietester testet jede Batterie gemäß dem ausgewählten System und der Nennleistung.
- Seite 17 Messstandard Beschreibung Messbereich Kaltstartstrom, angegeben von SAE & BCI, am häufigsten 100-2000 verwendeter Wert zum Starten von Batterien bei -18°C (0°F) Batterierat Internationaler 100-2000 Standard Startstrom Standard, effektiver 100-2000 Startstromwert bei 0°C Marine Anlassstrom Standard, 100-2000 effektiver Anlaufstromwert bei 0°C Japanischer Industriestandard, auf dem Akku als Zahlen-Buchstaben- 26A17-245H52...
- Seite 18 4. Geben Sie den Batteriekapazitätswert ein und tippen Sie auf Batterietest, um den Test zu starten (siehe Abbildung 4.1.4). Abbildung 4.1.4 5. Nach einigen Sekunden wird das Testergebnis angezeigt. 6. Zum Durchführen eines Start- oder Ladetests befolgen Sie bitte die Anweisungen auf dem Bildschirm. DE I 43...
- Seite 19 Stromwert nicht größer als 20 % des Batteriekapazitätswerts sein sollte. Beispielsweise empfehlen wir für eine 20-Ah-Batterie, dass der Strom nicht größer als 4 A ist. F: Wird der Ladevorgang des TB6000Pro automatisch beendet, nachdem die Batterie vollständig aufgeladen ist? A: Ja. TB6000Pro übernimmt 9-stufiges intelligentes Laden.
- Seite 20 werden kann. F: Warum können manche Batterien nicht aufgeladen werden? A: Im Allgemeinen ist eine 12-V-Batterie mit einer Spannung von weniger als 8,5 V beschädigt und kann nicht normal aufgeladen werden.Wenn die Batterie beschädigt ist oder ein Er4-Fehler gemeldet wird, können Sie den 12-V-Versorgungsmodus auswählen, um die Batterieladung wiederherzustellen.
- Seite 21 Kaufdatum frei von Material- und Verarbeitungsfehlern sind (Garantiezeitraum). Für die während der Garantiezeit gemeldeten Mängel wird TOPDON das defekte Teil oder Gerät gemäß seiner Analyse und Bestätigung des technischen Supports entweder reparieren oder ersetzen. TOPDON haftet nicht für Neben- oder Folgeschäden, die durch den Gebrauch, den Missbrauch oder die Montage des Geräts entstehen.
