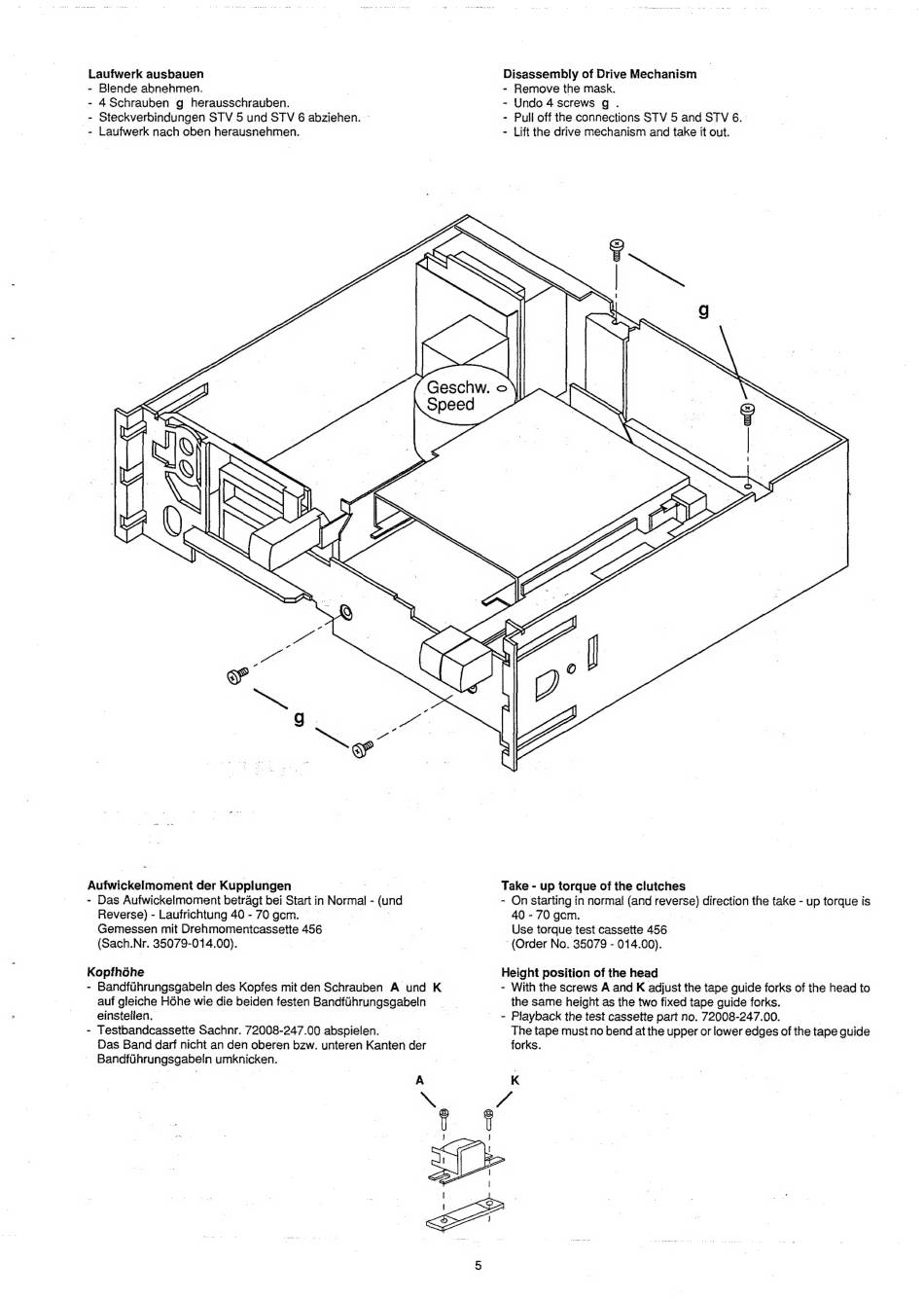

Laufwerk ausbauen
Disassembly of Drive Mechanism
- Blende abnehmen.
- Remove the mask.
-
4Schrauben g herausschrauben.
- Undo 4 screws g .
- Steckverbindungen STV 5 und STV 6 abziehen. -
- Pull off the connections STV 5 and STV 6.
_- Laufwerk nach oben herausnehmen.
- Lift the drive mechanism and take it out.
Take - up torque of the clutches
Aufwickelmoment der Kupplungen
- Das Aufwickelmoment betragt bei Start in Normal - (und
- On starting in normal (and reverse) direction the take - up torque is
Reverse) - Laufrichtung 40-70 gcm.
7
40 - 70 gcm.
,
4
|
Gemessen mit Drehmomentcassette 45
|
a
Use torque test cassette 456.
(Sach.Nr. 35079-014.00).
a
|
|
~ (Order No. 35079 - 014.00).
Kopihche
Height position of the head
- Bandfihrungsgabeln des Kopfes mit den Schrauben
A und K
- With the screws A and K adjust the tape guide forks of the head to
auf gleiche Hdhe wie die beiden festen Bandflihrungsgabein
—_
the same height as the two fixed tape guide forks.
einstellen,
:
__- Playback the test cassette part no. 72008-247.00.
|
- Testbandcassette Sachnr. 72008-247.00 abspielen. ©
|
The tape must no bend at the upper or lower edges of the tape guide
Das Band darf nicht an den oberen bzw. unteren Kanten der
forks.
_ BandfaGhrungsgabeln umknicken.
