Potentiometerpiatte
Isolierung
Potentiometer board
Insulation
EE g
S
ke

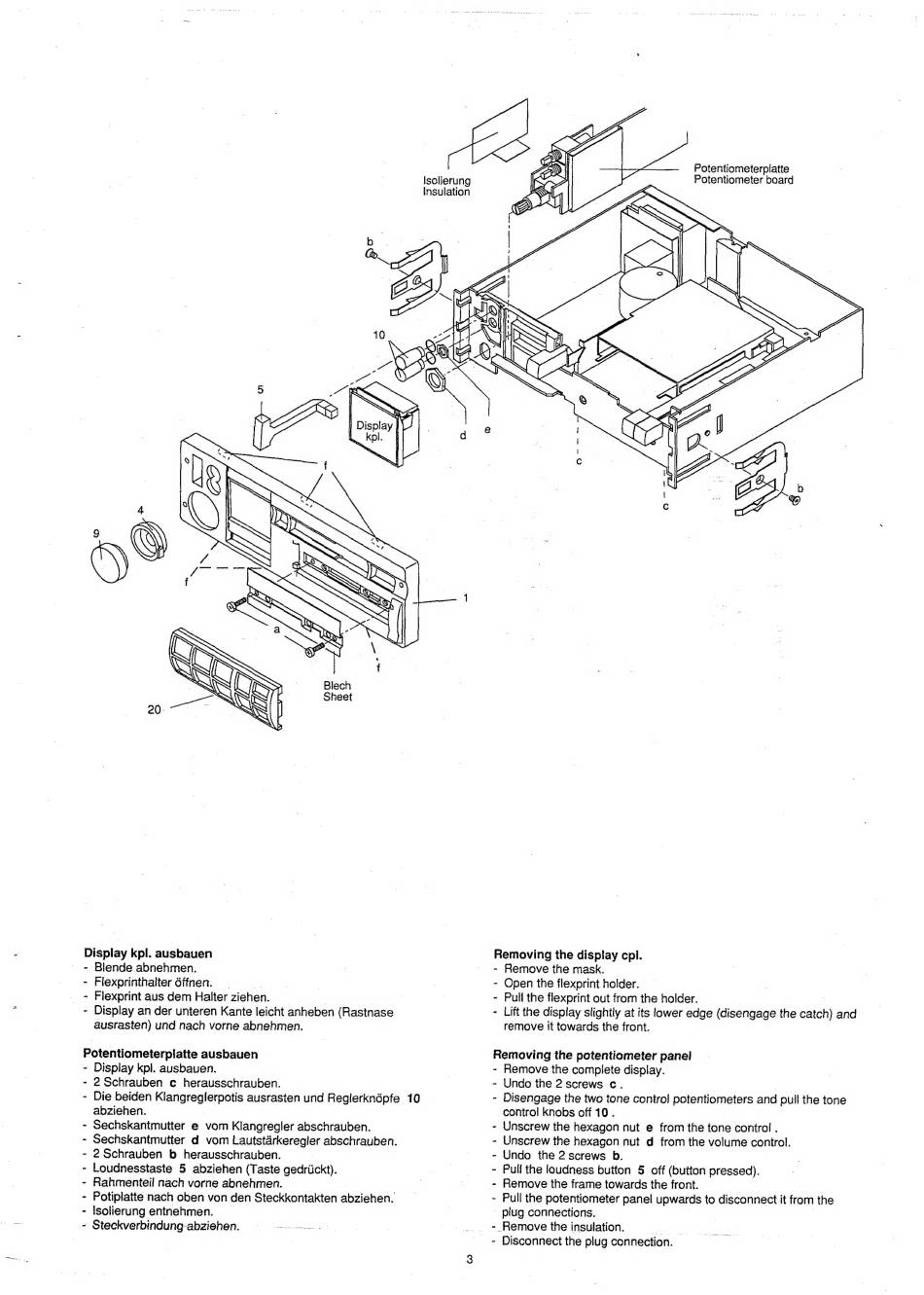

Display kpl. ausbauen
Removing the display cpl.
_ - Blende abnehmen.
,
_
+ Remove the mask.
_
+ Flexprinthalter 6ffnen.
7
|
|
,
- Open the flexprint holder.
|
_ + Flexprint aus dem Halter ziehen.
_ _
|
|
:
- Pull the flexprint out from the holder.
|
- Display an der unteren Kante leicht anheben (Rastnase
- Lift the display slightly at its lower edge (disengage the catch) and
ausrasten) und nach vorne abnehmen.
remove it towards the front.
Potentiometerplatte ausbauen
Removing the potentiometer panel
- Display kpl. ausbauen.
|
- Remove the complete display.
-
2Schrauben c herausschrauben.
- Undo the 2 screws c.
|
- Die beiden Kiangreglerpotis ausrasten und Reglerkndpfe 10
- Disengage the two tone contro! potentiometers and pull the tone
abziehen.
control knobs off 10 .
Unscrew the hexagon nut e from the tone control .
Unscrew the hexagon nut d from the volume control.
Undo the 2 screws b.
- Sechskantmutter e vom Klangregler abschrauben.
- Sechskantmutter d vom Lautstarkeregler abschrauben.
- 2Schrauben b herausschrauben.
- Loudnesstaste 5 abziehen (Taste gedriickt).
Pull the loudness button 5 off (button pressed).
Disconnect the plug connection.
'
