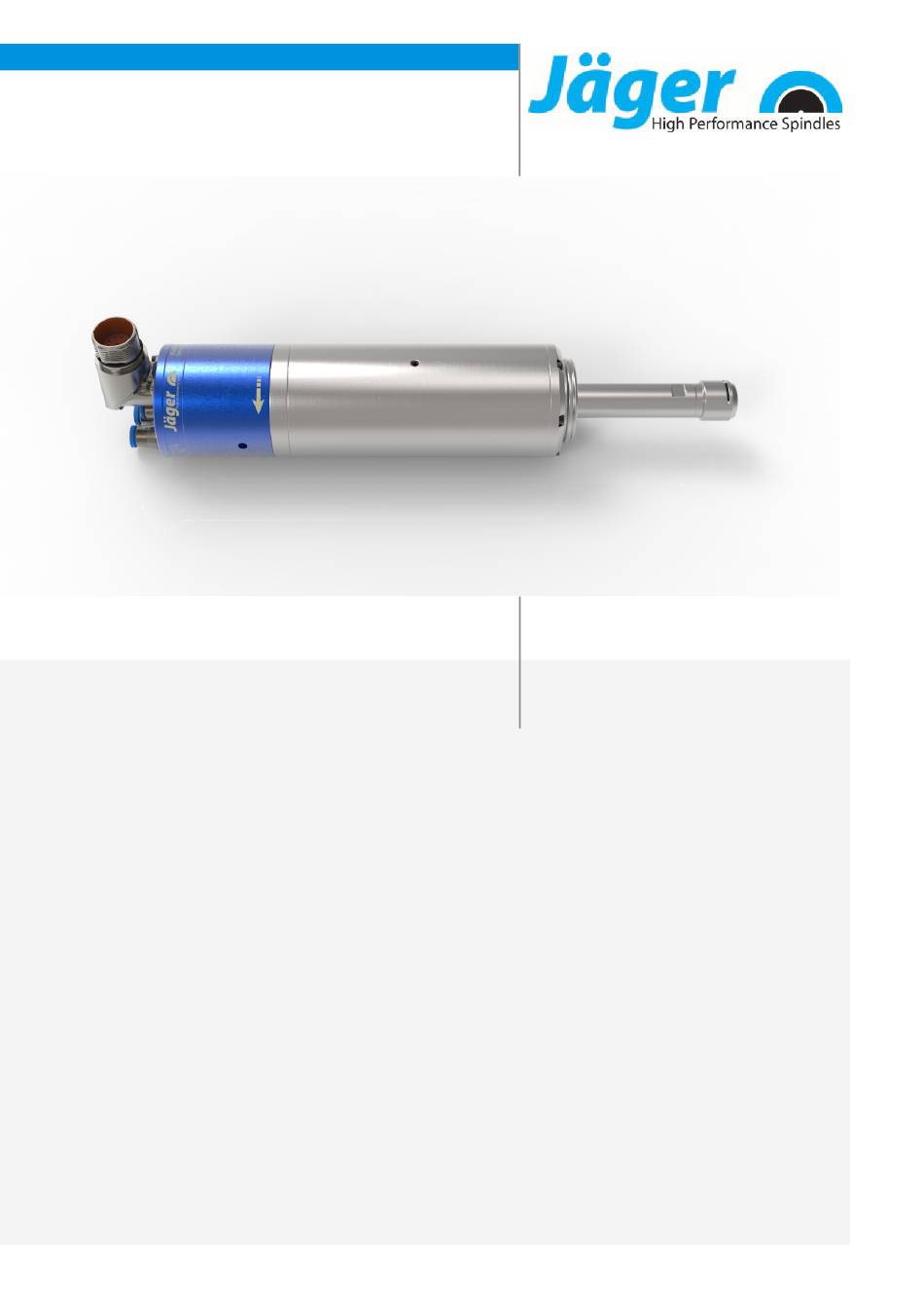

- Seite 1 Handbuch Z62-M445.01 S5 Schnellfrequenzspindel Manueller Werkzeugwechsel...
- Seite 2 Kennzeichnung der SF-Spindel Spindeltyp Artikel-Nr. Serien-Nr. Spindeltyp Artikel-Nr..Serien-Nr. Pmax S6-60% S1-100% Nenndrehzahl Leistungsdaten Da wir unsere SF-Spindeln stets auf dem neusten Stand der technischen Ent- wicklung halten, behalten wir uns technische Änderungen und Abweichun- gen gegenüber der im Handbuch beschriebenen Ausführung vor. Die Texte dieses Handbuchs wurden mit größter Sorgfalt erarbeitet.
- Seite 3 Inhaltsverzeichnis: Original-Handbuch 8.3.2 Kühlung einstellen .......... 22 Vorabinformation 4 Druckluft ................ 23 Zweck des Handbuches ............ 4 8.4.1 Luftreinheitsklassen (ISO 8573-1) .... 23 Erläuterung der Symbole.......... 4 8.4.2 Sperrluft einstellen.......... 23 Transport und Verpackung 5 Inbetriebnahme 24 Lieferumfang der SF-Spindel........... 5 Einlaufschema..............
- Seite 4 Vorabinformation Vorabinformation Die Schnellfrequenzspindel (SF-Spindel) ist ein hochwertiges Präzisionswerk- zeug für die Hochgeschwindigkeitsbearbeitung. Zweck des Handbuches Das Handbuch ist ein wichtiger Bestandteil der SF-Spindel. Ü Bewahre das Handbuch sorgfältig auf. Ü Stelle das Handbuch allen mit der SF-Spindel betrauten Personen zur Ver- fügung.
- Seite 5 Transport und Verpackung Transport und Verpackung Vermeide beim Transport starke Erschütterungen oder Stöße, da diese die Ku- gellager der SF-Spindel beschädigen könnten. Ü Jede Beschädigung mindert die Genauigkeit der SF-Spindel. Ü Jede Beschädigung schränkt die Funktion der SF-Spindel ein. Ü Jede Beschädigung verringert die Lebensdauer der SF-Spindel.
- Seite 6 Bestimmungsgemäße Verwendung Verpackung der SF-Spindel Alle Materialien der Transportverpackung können in einer entsprechenden Entsorgungsanlage recycelt werden Bestimmungsgemäße Verwendung Die SF-Spindel ist im Sinne der Maschinenrichtlinie eine „unvollständige Ma- schine“ und kann allein für sich genommen keine Funktion erfüllen. Die SF- Spindel kann nur zusammen mit einer Werkzeugmaschine und einem Fre- quenzumformer betrieben werden.
- Seite 7 Sicherheitshinweise Sicherheitshinweise Die Schnellfrequenzspindel wurde nach anerkannten Regeln der Technik ge- baut und ist betriebssicher. Von der SF-Spindel können aber Gefahren ausgehen, wenn sie: Von unausgebildetem Personal eingebaut wird. Unsachgemäß eingesetzt wird. Nicht bestimmungsgemäß eingesetzt wird. Die Schnellfrequenzspindel darf nur von Fachpersonal eingebaut, in Betrieb genommen und gewartet werden.
- Seite 8 Sicherheitshinweise Sicherheitsbewusstes Arbeiten Beachte alle im Handbuch aufgeführten Sicherheitshinweise, die bestehen- den nationalen Vorschriften zur Unfallverhütung (UVV) sowie die vorhande- nen innerbetrieblichen Arbeits-, Betriebs- und Sicherheitsvorschriften. GEFAHR: Durch weggeschleuderte Teile. Nicht ordnungsgemäß eingespanntes Werkzeug wird, durch die bei der Be- arbeitung entstehenden Fliehkräfte, weggeschleudert.
- Seite 9 Sicherheitshinweise Stillsetzen der SF Spindel Um die Schnellfrequenzspindel für Installations- und Wartungsarbeiten außer Betrieb zu setzen, gehe wie folgt vor: Ü Schalte die Energiezufuhr (Strom) vollständig ab. Ü Schalte die Medienzufuhr (Luft und Flüssigkeit) vollständig ab. Ü Stelle sicher, dass die Welle der SF-Spindel absolut stillsteht. Wird die SF-Spindel stillgesetzt, um diese zu reinigen, dann: Ü...
- Seite 10 Technische Beschreibung Technische Beschreibung Anschlüsse der SF-Spindel Elektrischer Anschluss Kühlwasser G 1/8“ Sperrluft G 1/8“ 10 ( 36 ) Artikel-Nr. 10004021-01, Revision 01...
- Seite 11 Technische Beschreibung Elektrischer Anschluss Die SF-Spindel darf nur mit einem Frequenzumrichter (FU) betrieben werden. Ü Prüfe, ob Strom-, Spannungs- und Frequenzdaten der SF-Spindel mit den Ausgangsdaten des FU übereinstimmen. Ü Verwende eine möglichst kurze Motorzuleitung. Ü Stelle die Drehzahl der SF-Spindel mit Hilfe des FU ein. Ü...
- Seite 12 Technische Daten Technische Daten Lager Hybridkugellager (Stück) Lebensdauer-Fettschmierung wartungsfrei Leistungswerte Pmax./5s S6-60% S1-100% Flüssigkeitsgekühlt Nennleistung [kW] Drehmoment 0,68 0,53 0,47 [Nm] Spannung Strom 15,9 12,9 Motordaten 3-phasiger Asynchronantrieb Motortechnologie (bürsten- und sensorlos) Frequenz 750 HZ Motorpolzahl (Paare) Nenndrehzahl 45.000 rpm Beschleunigungs- /Bremswert 10 000 rpm Pro Sekunde...
- Seite 13 Technische Daten Abmessungen (*) = Spannbereich Artikel-Nr. 10004021-01, Revision 01 13 ( 36 )
- Seite 14 Technische Daten Motordaten Die Leistungen (S1, S6, S2) gel- Spindel Kennlinie 3706 ten für sinusförmige Ströme Motortechnologie AC-Motor und sinusförmige Spannun- gen. Motortyp ACM 48/30/45-2E Die Leistungswerte der SF- Nennleistung 2 kW Spindel hängen vom einge- setzten FU ab und können von Nenndrehzahl 45.000 rpm den angegebenen Werten ab-...
- Seite 15 Technische Daten Gemessene Werte: S2-Pmax./5s Nenndrehzahl 5 000 10 000 20 000 30 000 40 000 45 000 Drehzahl 3 503 8 046 17 972 27 995 38 017 43 032 Frequenz Nennleistung 0,177 0,574 1,217 1,867 2,52 2,842 Drehmoment 0,483 0,681 0,647...
- Seite 16 Technische Daten Hinweis: Beschädigung durch falsche Leistungswerte. Die Werte der Parameter beziehen sich ausschließlich auf den Motor. Werte SF-Spindel: siehe Tabellen S1-100%, S6-60% und S2-Pmax. Parameter Bedeutung Wert Einheit p0304 Bemessungsspannung (Phase-Phase) 167,4 Vrms p0305 Bemessungsstrom 11,7 Arms p0307 Bemessungsleistung 2,252 p0308 Bemessungsleistungsfaktor...
- Seite 17 Technische Daten Schaltplan Hinweis: Nicht die werksseitige Belegung ändern. Jede Veränderung kann Überspannungen an den elektrischen Bauteilen (z. B. PTC, Feldplatte) verursachen. grün-gelb 0,75 mm² green-yellow siehe Tabelle / see chart siehe Tabelle / see chart Stator Stator siehe Tabelle / see chart siehe Tabelle / see chart siehe Tabelle / see chart grün...
- Seite 18 Technische Daten Motorschutz PTC 130° C Kaltleiter mit Schutzisolierung Kennlinien der Nennansprechtemperaturen 90 °C bis 160 °C nach DIN VDE V 0898-1-401. Technische Daten M135 = 0 … 40° C) V Max. Betriebsspannung 30 V – 25 K…T + 15 K) V Max.
- Seite 19 Technische Daten Drehzahlgeber (Digitale Feldplatte) Für eine störungsfreie Auswertung ist eine gute Verdrahtung notwendig. Ü Verwende verdrillte und abgeschirmte Leitungen. Ü Schließe die SF-Spindel mit unten gezeigtem Anschlussbeispiel an. Hinweis: Widerstand (Rx). Falls in dem Auswertegerät (FU) bereits der Widerstand (Rx*) integriert ist: Schließe nur Signal und Masse an.
- Seite 20 Betriebsort Betriebsort GEFAHR: Durch weggeschleuderte Teile. Wird die SF-Spindel falsch befestigt, kann sie sich bei Betrieb lösen und durch die entstehenden Kräfte weggeschleudert werden. Spanne die SF-Spindel fest ein. WARNUNG: Verletzungsgefahr durch weggeschleuderte Teile. Die SF-Spindel arbeitet mit hohen Drehzahlen, durch die Späne mit großer Wucht weggeschleudert werden.
- Seite 21 Installation Installation Vor der Installation: Ü Überprüfe die SF-Spindel auf Vollständigkeit und auf Schäden. Falls die SF-Spindel länger eingelagert wurde: Ü Führe alle im Kapitel Inbetriebnahme nach Lagerung aufgeführten Schritte aus. SF-Spindel installieren Führe folgende Schritte der Reihenfolge nach aus, um die SF-Spindel zu instal- lieren: Ü...
- Seite 22 Installation Durchmesser Medienzuleitung Ü Entnimm die Nennweite der Medienzuleitungen folgender Tabelle: Medium Druckluft 2,8 mm “ 4 mm “ Druckluft 4 mm “ 6 mm “ Druckluft 6 mm “ 8 mm “ Kühlwasser 5,5 mm “ 8 mm “ Kühlwasser 7 mm “...
- Seite 23 Installation Druckluft 8.4.1 Luftreinheitsklassen (ISO 8573-1) Klasse 3 Feste Verunreinigungen Filtergrad besser 5 µm für Feststoffe Klasse 4 Wassergehalt max. Drucktaupunkt +3 °C Klasse 3 Gesamtölgehalt max. Ölgehalt 1 mg/m 8.4.2 Sperrluft einstellen Für die Vorgabe der Luftquali- Der Einstellwert für die Sperrluft ist von Schlauchdurchmesser und Schlauch- tät siehe Kapitel „Luftrein- länge abhängig.
- Seite 24 Inbetriebnahme Inbetriebnahme GEFAHR: Durch weggeschleuderte Teile. Bei falsch gewählter Drehzahl können die SF-Spindel oder das Werkzeug zer- stört werden und deren Bruchstücke weggeschleudert werden. Beachte die maximale Drehzahl für das gewählte Werkzeug. Beachte die maximale Drehzahl der SF-Spindel. Die max. zulässige Drehzahl der SF-Spindel für Inbetriebnahme / Bearbei- tung ist immer die niedrigste angegebene Drehzahl.
- Seite 25 Inbetriebnahme Täglicher Start Gehe wie folgt vor, um die Fettschmierung der Lagerung vorzuwärmen und zu schonen: Ü Betreibe die SF-Spindel bei gespanntem Werkzeug (ohne Bearbeitung). Ä Ca. 2 Minuten. Ä Mit maximal 50 % der maximal zulässigen Drehzahl. (Siehe Kapitel Inbetriebnahme 24]) Die SF-Spindel erreicht dadurch ihre Betriebstemperatur.
- Seite 26 Werkzeugwechsel Werkzeugwechsel ACHTUNG: Einzugsgefahr durch drehende Welle. Falls sich die Welle noch dreht, können die Finger und die Hand eingezogen und gequetscht werden. Werkzeug nur wechseln, wenn die Welle stillsteht. Hinweis: Funktion gewährleisten. Betreibe die SF Spindel nie ohne einen eingespannten Werkzeugschaft. Ohne eingespannten Werkzeugschaft wird: Das Spannsystem durch die Fliehkräfte beschädigt.
- Seite 27 Werkzeugwechsel Um das Werkzeug zu wechseln, gehe wie folgt vor: Ü Löse die Spannmutter und die Spannzange mit dem Spannschlüssel. Ä Verwende den Spannschlüssel aus dem Lieferumfang der SF-Spindel. Ü Entnimm das Werkzeug. Ü Schraube die Spannmutter heraus. Ü Entferne die Spannzange aus dem Konus der Aufnahme. Hinweis: Funktion gewährleisten.
- Seite 28 Werkzeuge zur HSC-Bearbeitung Werkzeuge zur HSC-Bearbeitung GEFAHR: Durch weggeschleuderte Teile. Bei falscher Drehrichtung wird bei Belastung das Werkzeug beschädigt. Durch die Fliehkräfte wird das angebrochene Teilstück weggeschleudert. Verwende nur Werkzeuge mit der passenden Drehrichtung zur SF-Spin- del. GEFAHR: Durch weggeschleuderte Teile. Bei falsch gewählter Drehzahl können die SF-Spindel oder das Werkzeug zer- stört werden und deren Bruchstücke weggeschleudert werden.
- Seite 29 Wartung Wartung Nur Fachpersonal darf die Spindel warten. Die SF-Spindel muss vor jeder Wartungsarbeit stillgesetzt werden. Ü Stelle sicher, dass die Welle der SF-Spindel absolut stillsteht. Ü Lies vor der durchzuführenden Arbeit das zu dieser Arbeit gehörende Kapi- tel im Handbuch noch einmal sorgfältig durch. Ü...
- Seite 30 Wartung 12.2.3 Bei jedem Spannmittelwechsel Ü Reinige den Innenkegel der Welle der SF-Spindel. Der Innenkegel muss frei von Spänen und Verunreinigungen sein. Ü Reinige den Werkzeugkegel. Ü Trage nach dem Reinigen auf den Kegel der Spannzange einen leichten Fettfilm auf. Ä...
- Seite 31 Demontage Demontage Um die SF-Spindel auszubauen, gehe wie folgt vor: Ü Schalte die Energiezufuhr (Strom) vollständig ab. Ü Schalte die Medienzufuhr (Luft und Flüssigkeit) vollständig ab. Ü Stelle sicher, dass die Welle der SF-Spindel absolut stillsteht. Ü Entferne alle Anschlüsse von der SF-Spindel. Ü...
- Seite 32 Service & Reparatur Service & Reparatur GEFAHR: Elektrischer Schlag. Elektrischer Schlag kann zu schweren Verbrennungen und lebensgefährli- chen Verletzungen führen. Schließe Gefährdungen durch die elektrische Energie aus (Einzelheiten siehe z. B. in den Vorschriften des VDE und der örtlichen Energieversorgungsunter- nehmen).
- Seite 33 Service & Reparatur 14.2 Betriebsstörungen Anhand der nachfolgenden Aufstellung können Störungen schnell untersucht und behoben werden. SF-Spindel dreht nicht Ursache Störungsbehebung Prüfe den Frequenzumrichter (FU). Prüfe die Maschine. Keine Prüfe alle elektrischen Anschlüsse Stromversorgung Prüfe alle Leitungen im Motorkabel. Betätige den Start/Reset-Knopf. Warte, bis die SF-Spindel abgekühlt ist.
- Seite 34 Service & Reparatur Sensor liefert kein Signal Ursache Störungsbehebung Keine Verbindung zum Prüfe die Leitungen und die Anschlüsse. Sensor SF-Spindel vibriert / Ursache Störungsbehebung schwingt Verwende nur gewuchtete Werkzeuge. (Siehe auch Kapitel „Werkzeuge zur HSC-Bearbeitung [} 28]“.) Werkzeug ungeeignet Prüfe, ob das Werkzeug für die Anwendung geeignet ist. Prüfe das Werkzeug auf Beschädigung.
- Seite 35 D-61239 Ober-Mörlen Tel. +49 (0) 60029123 -0 erklärt hiermit dass folgendes Produkt, Produkt Schnellfrequenzspindel Z62-M445.01 S5 Serien-Nr. Siehe letzte Seite des Handbuches soweit es vom Lieferumfang her möglich ist, den grundlegenden Anforderun- gen der Maschinenrichtlinie 2006/42/EG entspricht. Abschnitte, der Maschinenrichtlinie, die angewendet wurden: 1.1.1; 1.1.2;...
- Seite 36 Alfred Jäger GmbH Siemensstraße 8 61239 Ober-Mörlen GERMANY Alfred Jäger Youtube channel Scanne diesen QR-Code mit der Jäger-App +49 (0)6002-9123-0 oder mit einem beliebigen QR-Code Scan- sales@alfredjaeger.de ner. www.alfredjaeger.de Serien-Nr. Z62-M445.01 S5 Artikel-Nr. 10004021-01 Revision Datum 06.02.2023 Sprache...
