4.4.15 Diagnostische Hilfsmittel

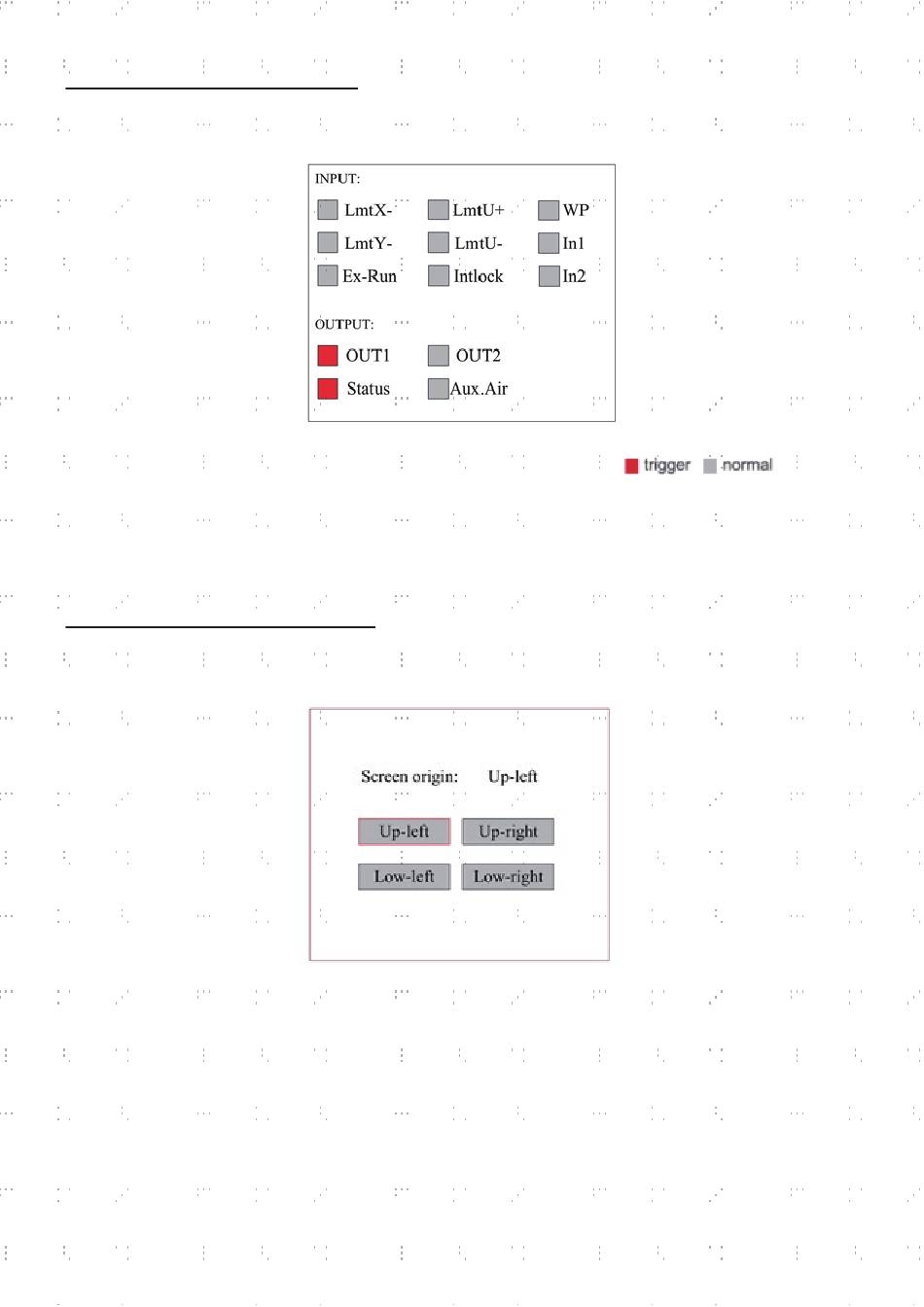

Ist „Diagnoses" ausgewählt, erscheint das folgende Dialogfenster auf der Anzeige:
Dieses Menü zeigt die Information der Systemhardware des I/O-Anschlusses an:
INPUT: Liest die Information der Systemhardware ein. Wenn das Hardware-Signal ausgelöst wird, wird die kleine
Raute links neben dem entsprechenden Eingang in Rot angezeigt. Andernfalls ist sie grau.
OUTPUT: Wählen Sie mit dem Cursor einen Ausgang aus. Drücken Sie ENT, um den Zustand des Ausgangs zu
schalten oder ESC, um ohne Änderungen zum Hauptmenü zurückzukehren.
4.4.16 Einstellen der Bildreferenz
Ist „Screen Origin" ausgewählt, erscheint das folgende Dialogfenster auf der Anzeige:
Das Menü zeigt die Nullposition an. Bei unterschiedlichen Nullpositionen können unterschiedliche Spiegelbilder der
Grafik über die X/Y-Achse erzeugt werden. Die Bedienung ist dieselbe wie oben beschrieben.
31
