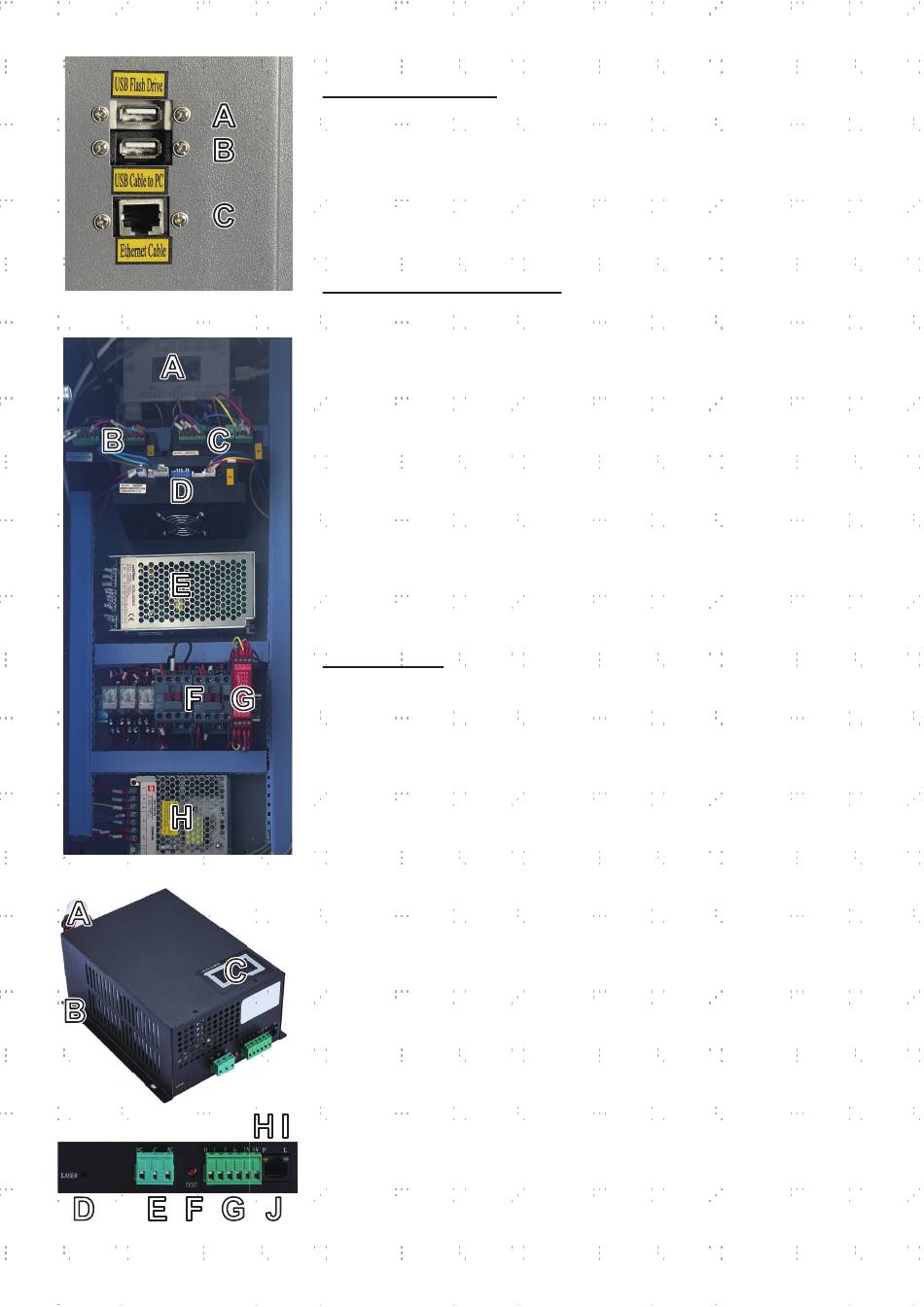

Anschlusseingänge
A. USB-Anschluss—Über diesen Anschluss können Sie Muster und
Parameter direkt auf das Gerät laden und speichern.
B. USB-Leitungsanschluss—Dieser Anschluss wird mit Ihrem Steuerrechner
bzw. der Gravursoftware über einen seiner USB-Anschlüsse verbunden.
C. Ethernetanschluss—Dieser Anschluss wird mit Ihrem Steuerrechner bzw.
der Graviersoftware entweder direkt oder über das Internet verbunden.
Untere rechte Zugangstür
A. Hauptplatine—Diese Platine steuert den Gravierprozess über die Befehle
Ihrer Graviersoftware oder des Bedienfelds des Geräts.
B. X-Achsenantrieb—Er fährt den Laserkopf entlang der X-Schiene.
C. Y-Achsenantrieb—Er fährt die X-Schiene entlang der Y-Schiene.
D. Z-Achsenantrieb—Er fährt das Arbeitsbett auf- und abwärts.
E. Steuernetzteil—Es versorgt das Bedienfeld des Gerätes mit Strom.
F. Sicherheitsschaltgerät—Dieses Gerät schaltet die Stromversorgung des
Lasers ab, wenn die Abdeckung, die obere hintere Zugangstür oder die
linke Zugangstür während des Gebrauchs geöffnet wird.
G. Wechselstromschütz—Dieses Gerät bildet mit dem Sicherheitsschaltgerät
einen Sicherheits-Doppelkreis, indem es elektrische Verbindungen
zwischen dem Laser und dem Lasernetzteil herstellt und unterbricht.
H. Sicherheitsnetzteil—Dieses Gerät versorgt das Sicherheitsschaltgerät, die
Anzeigeleuchten und die Wechselstromschütze der Maschine mit Strom.
Lasernetzteil
A. Hochspannungskabel—Diese Leitung wird mit der Anode oder dem
positiven Ende der Laserröhre verbunden, um Starkstrom zur Versorgung
des Lasers zu bieten.
B. Befestigungslöcher—Diese
einfachen Ein- und Ausbau.
C. Digitalanzeige—Die Anzeige zeigt in Echtzeit die Stromzufuhr
zur Laserröhre in mA an und meldet Probleme mit dem Laser- oder
Wassersystem.
D. Laseranzeigeleuchte—Sie zeigt an, wann Strom in die Laserröhre geleitet
wird.
E. Netzklemmenleiste—Die Klemmleiste enthält den Anschluss des
Netzteils an die Erdung des Gerätes (FG) und an das Hauptnetzteil (AC).
F. Test-Taste—Diese Taste ermöglicht es, Schießversuche des Lasers bei
der Fehlerbehebung durchzuführen. Wenn sich der Laser erfolgreich
schießen lässt, liegt das Problem normalerweise am Bedienfeld oder seinen
Anschlüssen.
G. Anschlussklemme—Die Klemmleiste enthält den Anschluss an den
Hoch- (H) und Niedrigpegelausgang (L), den Wasserschutzschalter (P),
eine weitere Erdung (G) und zwei Laser-Signalsteuerungen (IN und 5V).
H. Wasseranzeigeleuchte—Nachdem alles angeschlossen ist, zeigt diese
Leuchte an, dass das Wasserkühlsystem in Betrieb ist.
I. Lasersignal-Anzeigeleuchte—Diese Leuchte zeigt an, dass die Laserröhre
in Betrieb ist.
J. Ethernet-Anschluss—Durch
Stromversorgung vom Laser an ein externes Amperemeter anschließen.
7
Standardsteckplätze
ermöglichen
diesen
Anschluss
können
den
Sie
die
