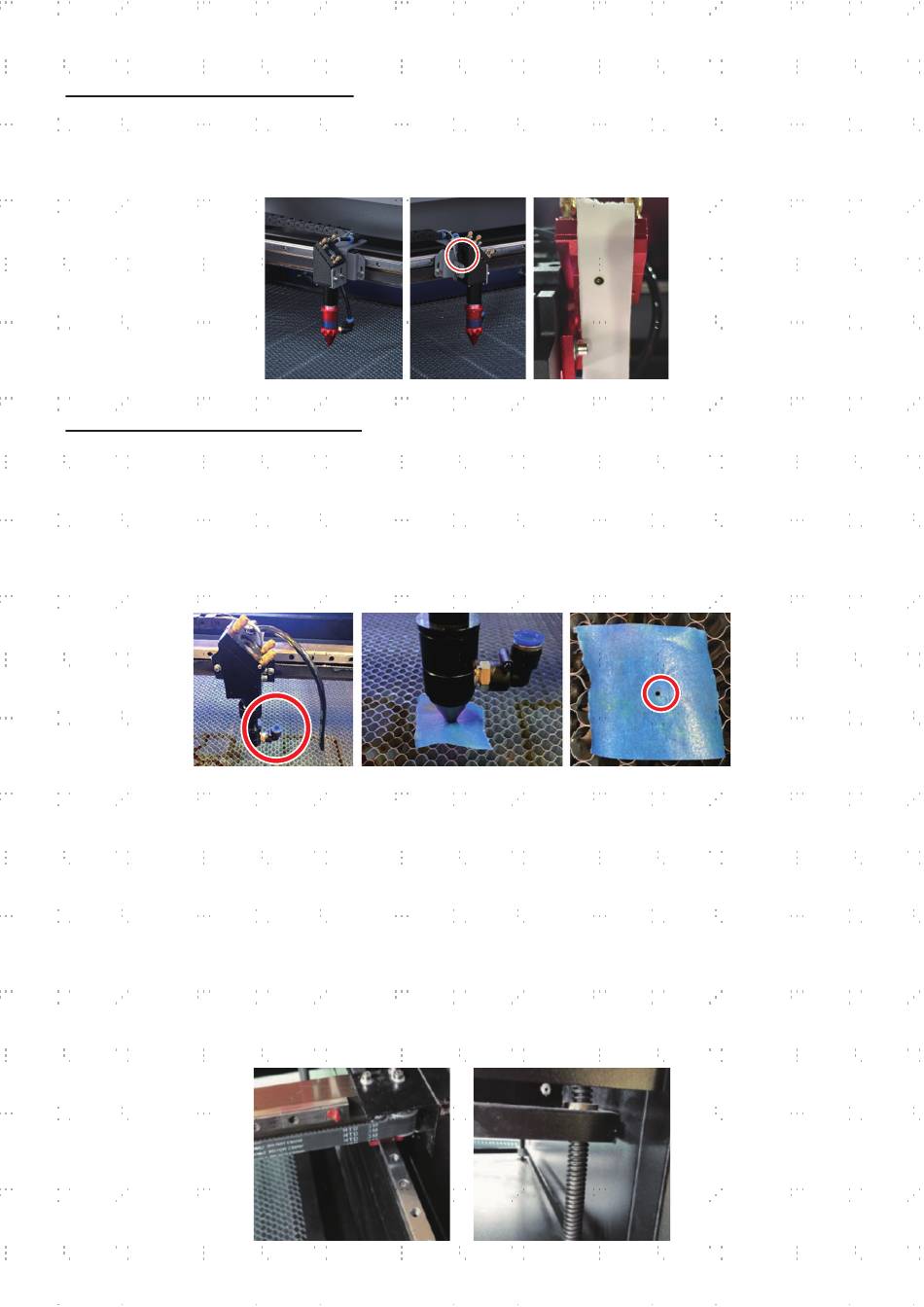

5.4.3 Ausrichten des 2. Spiegels

Nach Sicherstellen der Ausrichtung zwischen dem 1. und 2. Spiegel und überprüfen Sie die Ausrichtung zwischen dem

2. und 3. Spiegel. Wiederholen Sie die oben beschriebenen Schritte und Einstellungen, wobei Sie darauf achten, dass

das Klebeband auf dem Spiegelrahmen anstatt auf dessen Oberfläche verwendet wird.

Nach Sicherstellen der Ausrichtung zwischen dem 2. und 3. Spiegel überprüfen Sie die Ausrichtung zwischen dem

3. Spiegel und dem Arbeitsbett. Ziehen Sie zuerst den Luftsteuerungsschlauch vom Laserkopf ab. Legen Sie dann

ein Stück Klebeband an die Unterseite des Laserkopfs und drücken Sie es mit einer gewissen Kraft auf die Düse.

Dadurch wird eine Ringmarke hinterlassen, mit der Sie die Genauigkeit prüfen können. Wiederholen Sie die Schritte

aus Kapitel 5.4.1. Wenn der Laser nicht mittig durch den Laserkopf läuft, stellen Sie die Stellschrauben des 3. Spiegels

entsprechend wie in 5.4.2 ein. Wiederholen Sie den Test, bis der Strahl gut ausgerichtet ist und ziehen Sie die Muttern

der Stellschrauben wieder fest.

Nach der guten Zentrierung des Lasers auf dem gesamten Pfad von der Röhre bis zum Arbeitsbett sind alle

Laserspiegel korrekt kalibriert und können (sofern sie sauber sind) mit optimaler Effizienz vorgehen.

Um optimale Ergebnisse zu erzielen, reinigen und schmieren Sie die Führungsschienen des Gravierers alle zwei

Wochen. Schalten Sie den Lasergravierer aus. Bewegen Sie den Laserkopf behutsam aus dem Weg. Wischen

Sie mit einem trockenen Baumwolltuch allen Staub und Schmutz entlang der X- und Y-Achsenschienen ab, bis

sie glänzen und sauber sind. Verfahren Sie ebenso mit den Schrauben der Z-Achse. Schmieren Sie sowohl die

Schienen als auch die Schrauben mit weißem Lithiumfett. Bewegen Sie den Laserkopf und die X-Achse vorsichtig,

um das Schmiermittel gleichmäßig auf beiden Schienen zu verteilen, und heben und senken Sie das Bett, um das

Schmiermittel gleichmäßig auf den Schrauben zu verteilen.
