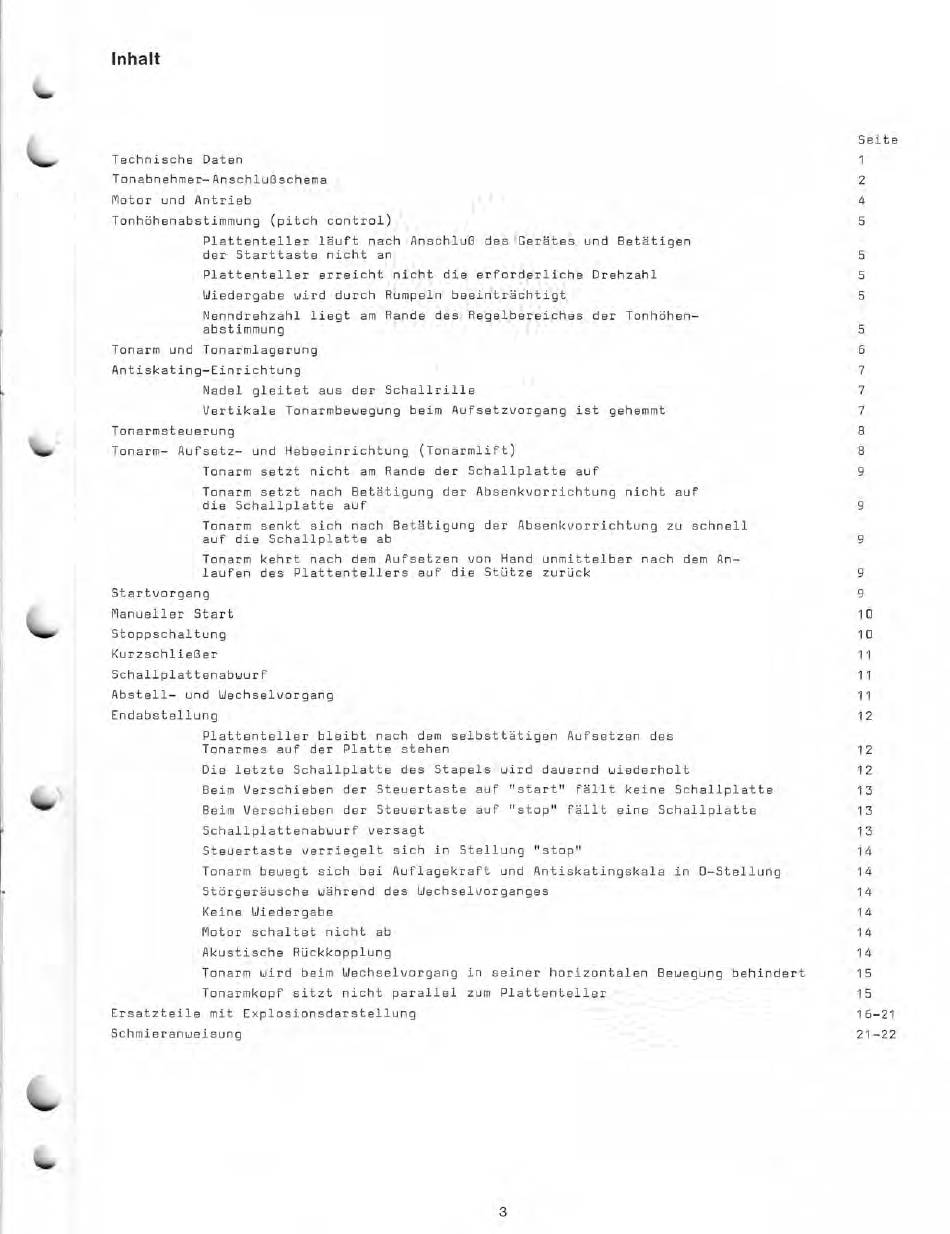

Inhalt
Seite
Technische Daten 1
Tonabnehmer- Anschlußschema
2
Motor und Antrieb 4
Tonhöhenabstimmung (pitch control) 5
Plattenteller läuft nach Anschluß des Gerätes und Betätigen
der Starttaste nicht an
5
Plattenteller erreicht nicht die erforderliche Drehzahl
5
Wiedergabe wird durch Rumpeln beeinträchtigt 5
Nenndrehzahl liegt am Rande des Regelbereiches der Tonhöhen-
abstimmung
5
Tonarm und Tonarmlagerung
6
Antiskating-Einrichtung 7
Nadel gleitet aus der Schallrille 7
Vertikale Tonarmbewegung beim Aufsetzvorgang ist gehemmt 7
Tonarmsteuerung 8
Tonarm- Aufsetz- und Hebeeinrichtung (Tonarmlift) 8
Tonarm setzt nicht am Rande der Schallplatte auf 9
Tonarm setzt nach Betätigung der Absenkvorrichtung nicht auf
die Schallplatte auf 9
Tonarm senkt sich nach Betätigung der Absenkvorrichtung zu schnell
auf die Schallplatte ab 9
Tonarm kehrt nach dem Aufsetzen von Hand unmittelbar nach dem An-
laufen des Plattentellers auf die Stütze zurück 9
Startvorgang 9
Manueller Start 10
Stoppschaltung 10
Kurzschließer 11
Schallplattenabwurf 11
Abstell- und Wechselvorgang 11
Endabstellung 12
Plattenteller bleibt nach dem selbsttätigen Aufsetzen des
Tonarmes auf der Platte stehen
12
Die letzte Schallplatte des Stapels wird dauernd wiederholt
12
Beim Verschieben der Steuertaste auf "start" fällt keine Schallplatte
13
Beim Verschieben der Steuertaste auf "stop" fällt eine Schallplatte 13
Schallplattenabwurf versagt
13
Steuertaste verriegelt sich in Stellung "stop"
14
Tonarm bewegt sich bei Auflagekraft und Antiskatingskala in 0-Stellung
14
Störgeräusche während des Wechselvorganges
14
Keine Wiedergabe 14
Motor schaltet nicht ab 14
Akustische Rückkopplung
14
Tonarm wird beim Wechselvorgang in seiner horizontalen Bewegung behindert
15
Tonarmkopf sitzt nicht parallel zum Plattenteller 15
Ersatzteile mit Explosionsdarstellung
16-21
Schmieranweisung 21-22
3
