Defekt

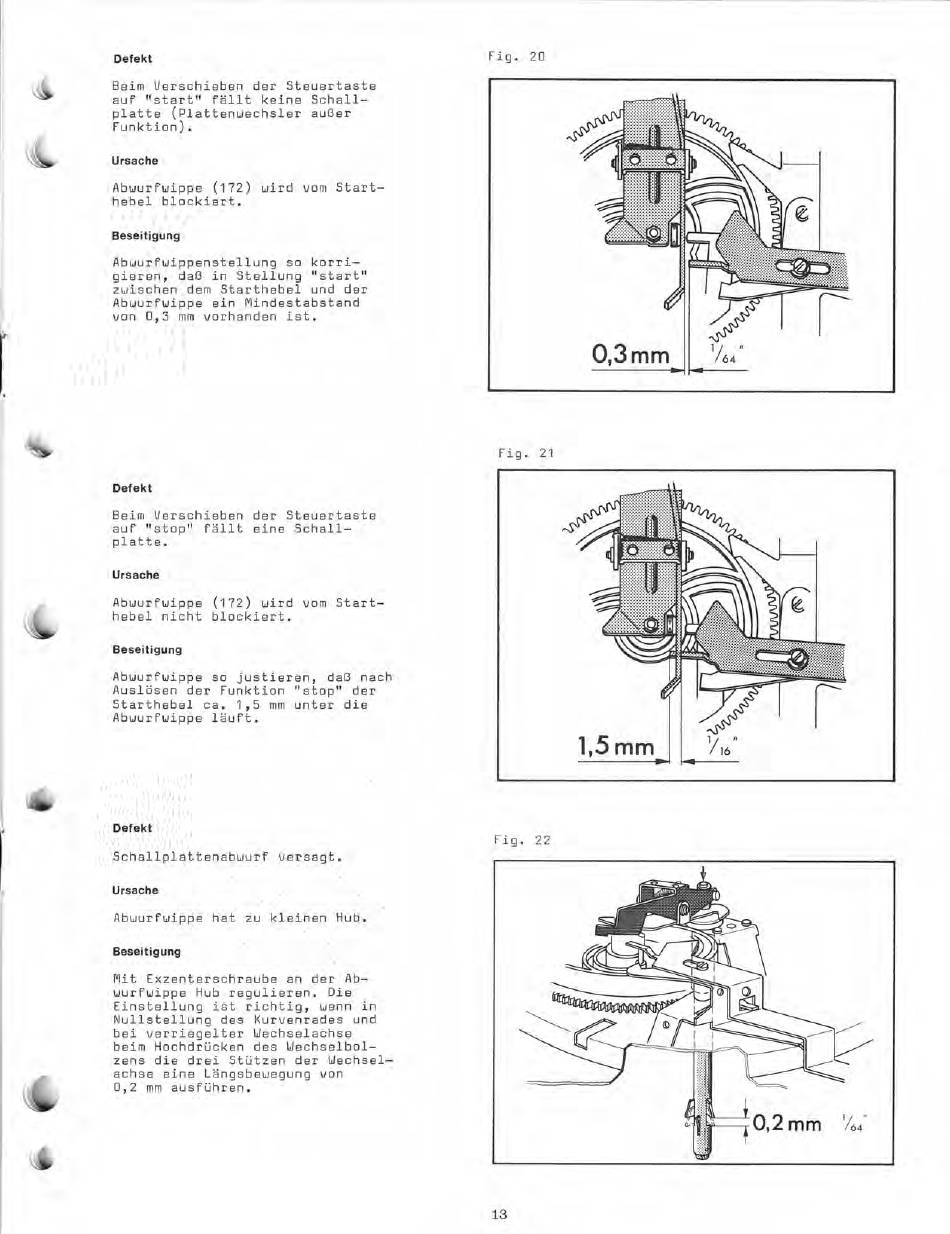

Fig. 20
Beim Verschieben der Steuertaste
auf "start" fällt keine Schall—
platte (Plattenwechsler außer
Funktion).
Ursache
Abwurfwippe (172) wird vom Start—
hebel blockiert.
Beseitigung
Abwurfwippenstellung so korri—
gieren, daß in Stellung "start"
zwischen dem Starthebel und der
Abwurfwippe ein Mindestabstand
von 0,3 mm vorhanden ist.
Defekt
Beim Verschieben der Steuertaste
auf "stop" fällt eine Schall—
platte.
Ursache
Abwurfwippe (172) wird vom Start—
hebel nicht blockiert.
Beseitigung
Abwurfwippe so justieren, daß nach
Auslösen der Funktion "stop" der
Starthebel ca. 1,5 mm unter die
Abwurfwippe läuft.
Defekt
Schallplattenabwurf versagt.
Ursache
Abwurfwippe hat zu kleinen Hub.
Beseitigung
Mit Exzenterschraube an der Ab—
wurfwippe Hub regulieren. Die
Einstellung ist richtig, wenn in
Nullstellung des Kurvenrades und
bei verriegelter Wechselachse
beim Hochdrücken des Wechselbol—
zens die drei Stützen der Wechsel—
achse eine Längsbewegung von
0,2 mm ausführen.
Fig. 21
Fig. 22
