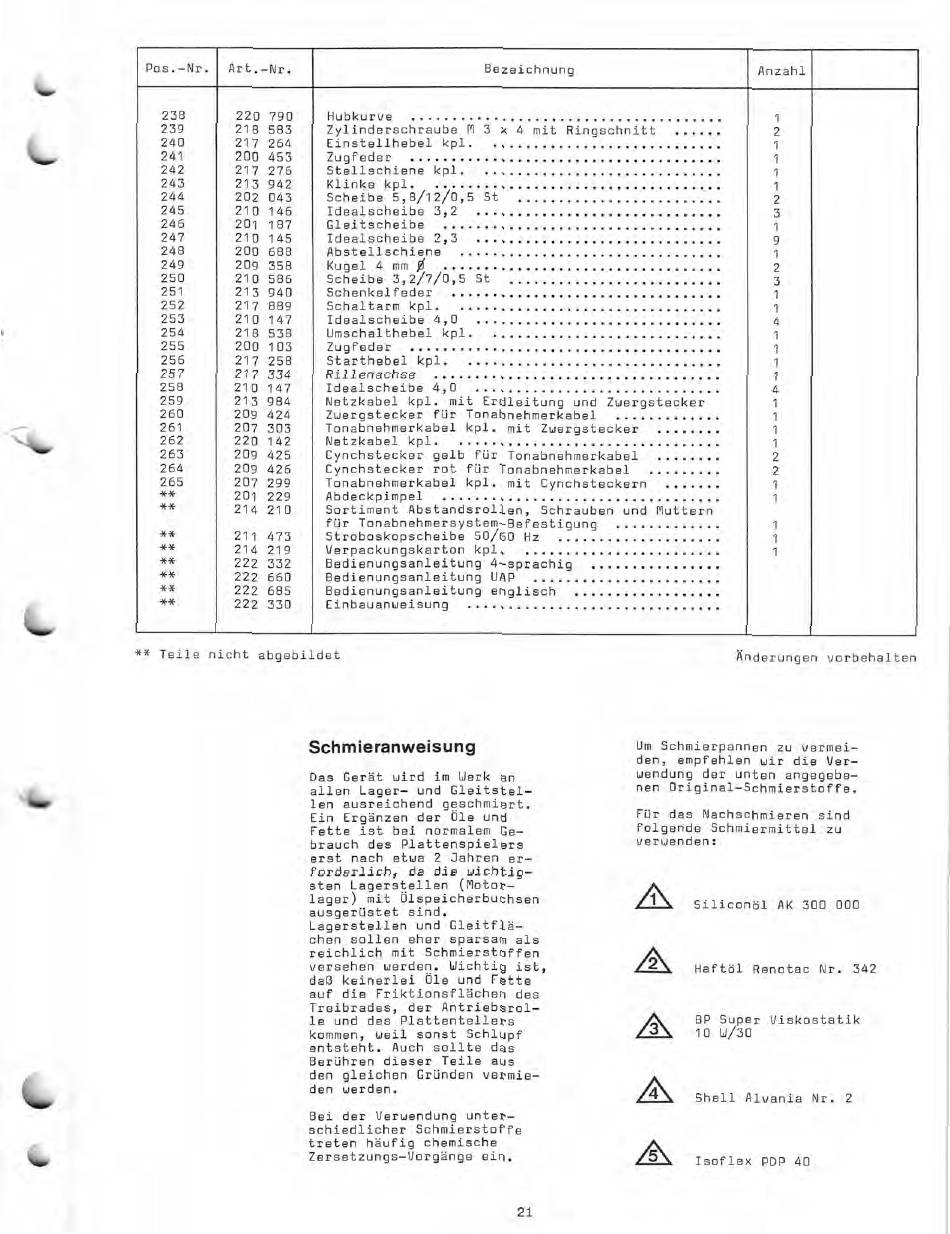

Schmieranweisung - Dual 1218 Serviceanleitung

eise
Pos.—Nr.
Art.—Nr. Bezeichnung
Anzahl
238 220 790
Hubkurve
1
239
218 583 Zylinderschraube M 3 x 4 mit Ringschnitt
2
240 217 264 Einstellhebel kpl.
1
241 200 453
Zugfeder
1
242 217 276 Stellschiene kpl.
1
243
213 942 Klinke kpl.
1
244
202 043 Scheibe 5,8/12/0,5 St
2
245
210 146 Idealscheibe 3,2
3
246
201 187 Gleitscheibe
1
247 210 145
Idealscheibe 2,3 9
248 200 688
Abstellschiene
1
249 209 358 Kugel 4 mm 0
2
250 210 586
Scheibe 3,2/7/0,5 St
3
251 213 940 Schenkelfeder
1
252 217 889
Schaltarm kpl.
1
253 210 147 Idealscheibe 4,0
4
254
218 538 Umschalthebel kpl.
1
255 200 103
Zugfeder
1
256 217 258 Starthebel kpl.
1
257
217 334 Rillenachse
1
258 210 147 Idealscheibe 4,0
4
259
213 984 Netzkabel kpl. mit Erdleitung und Zwergstecker
1
260 209 424 Zwergstecker für Tonabnehmerkabel
1
261 207 303 Tonabnehmerkabel kpl. mit Zwergstecker
1
262
220 142 Netzkabel kpl.
1
263
209 425 Cynchstecker gelb für Tonabnehmerkabel
2
264 209 426
Cynchstecker rot für Tonabnehmerkabel
2
265
207 299 Tonabnehmerkabel kpl. mit Cynchsteckern
1
**
201 229 Abdeckpimpel
1
**
214 210 Sortiment Abstandsrollen, Schrauben und Muttern
für Tonabnehmersystem—Befestigung
1
**
211 473 Stroboskopscheibe 50/60 Hz
1
**
214 219 Verpackungskarton kpl.
1
**
222 332 Bedienungsanleitung 4—sprachig
**
222 660
Bedienungsanleitung UAP
**
222 685 Bedienungsanleitung englisch
**
222 330 Einbauanweisung
** Teile nicht abgebildet
Schmieranweisung
Das Gerät wird im Werk an
allen Lager— und Gleitstel—
len ausreichend geschmiert.
Ein Ergänzen der Öle und
Fette ist bei normalem Ge—
brauch des Plattenspielers
erst nach etwa 2 Jahren er—
forderlich, da die wichtig—
sten Lagerstellen (Motor—
lager) mit Ölspeicherbuchsen
ausgerüstet sind.
Lagerstellen und Gleitflä—
chen sollen eher sparsam als
reichlich mit Schmierstoffen
versehen werden. Wichtig ist,
daß keinerlei Öle und Fette
auf die Friktionsflächen des
Treibrades, der Antriebsrol—
le und des Plattentellers
kommen, weil sonst Schlupf
entsteht. Auch sollte das
Berühren dieser Teile aus
den gleichen Gründen vermie—
den werden.
Bei der Verwendung unter—
schiedlicher Schmierstoffe
treten häufig chemische
Zersetzungs—Vorgänge ein.
Änderungen vorbehalten
Um Schmierpannen zu vermei—
den, empfehlen wir die Ver—
wendung der unten angegebe—
nen Original—Schmierstoffe.
Für das Nachschmieren sind
folgende Schmiermittel zu
verwenden:
Siliconöl AK 300 000
Haftöl Renotac Nr. 342
BP Super Viskostatik
10 W/30
Shell Alvania Nr. 2
Isoflex PDP 40
