Placa de borne M1
ae linha urbana
be linha urbana
Para facilitar as ligações tirar a placa de
borne pelo fundo do aparelho.
NOTA. O aparelho só deve ser ligado a
linhas telefónicas analógicas, não a linhas
digitais ISDN.
Conector CN2
E' utilizado para efectuar a ligação aos
módulos com funções suplementares.
All manuals and user guides at all-guides.com

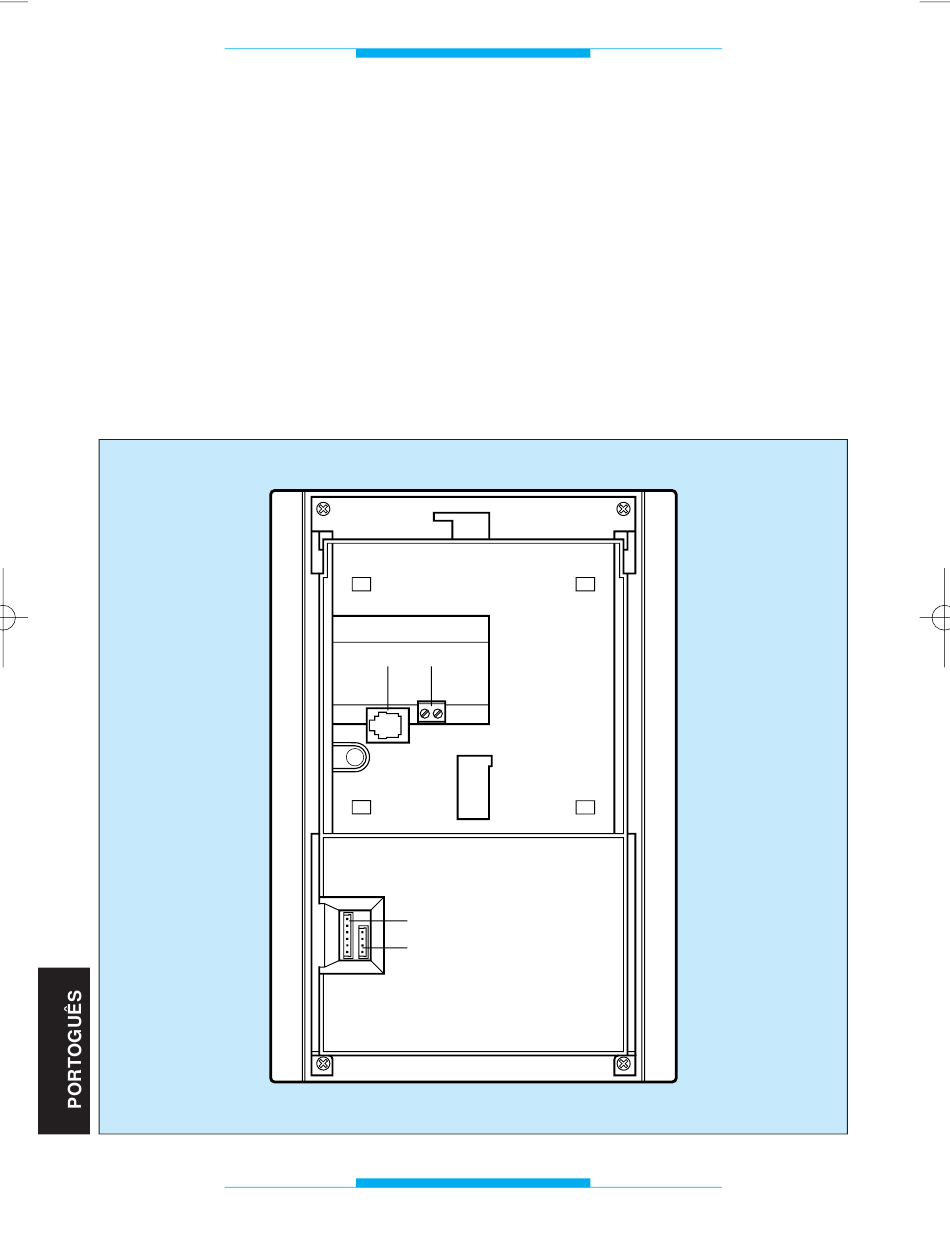

LIGAÇÕES
Conector CN3
E' utilizado para efectuar a ligação entre o
módulo monitor e o telefone no sistema
300.
Conector CN5
E' utilizado para efectuar a ligação do apa-
relho, na versão de mesa, à linha telefóni-
ca.
CN5 M1
CN3
CN2
