Rehau RAUSIKKO Box Einbau Und Wartung Seite 14

DE

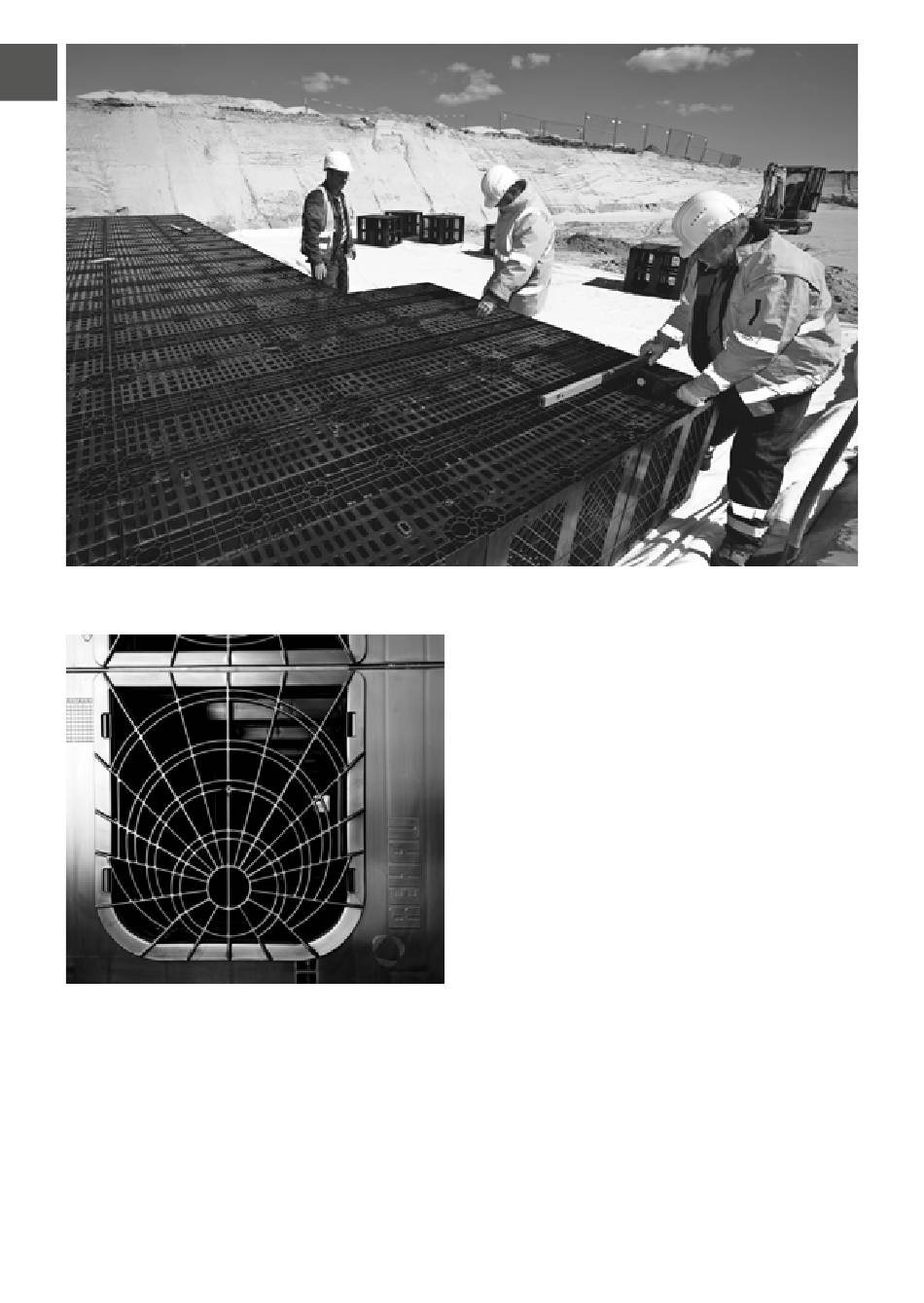

Einbau der RAUSIKKO Boxen
Eingestecktes Frontgitter
Für den Anschluss eines Kanalrohres AWADUKT PP DN 110, 160 oder 200
an die Stirnseite einer Boxen-Rigole wird die entsprechende Sägematrix des
Frontgitters mit Hilfe einer Stichsäge ausgesägt. Anschließend wird das KG-
Rohr-Spitzende eingeschoben.
14
Die Stirnseiten der Rigole werden mit
Frontgitter geschlossen. Die Platten
mit den Abmessungen B × H = 0,28 ×
0,30 m sind mit einer Sägematrix für
den Anschluss von KG-Rohren
DN 110 bis DN 200 versehen.
Die Gitterplatten sind mit Clipsen
versehen und werden in die Front-
seiten der Boxen eingesteckt. Es sind
keine weiteren Verbindungselemente
erforderlich.
