Entfernen Sie die vorhandenen Messer von den
Spindeln, siehe Bedienungsanleitung für die
Maschine.
5
Anbohren des Mähwerks
Keine Teile werden benötigt
Verfahren
WARNUNG:
Bei Verwendung einer Bohrmaschine ohne
entsprechenden Augenschutz können
Rückstände in das Auge gelangen und es
beschädigen.
Tragen Sie beim Bohren immer eine
Schutzbrille.
1.
Nur Elektrikmodelle: Bohren Sie die
10 Vorbohrungen im Mähwerk mit einem
Durchmesser von 9,8 mm wie unten dargestellt.

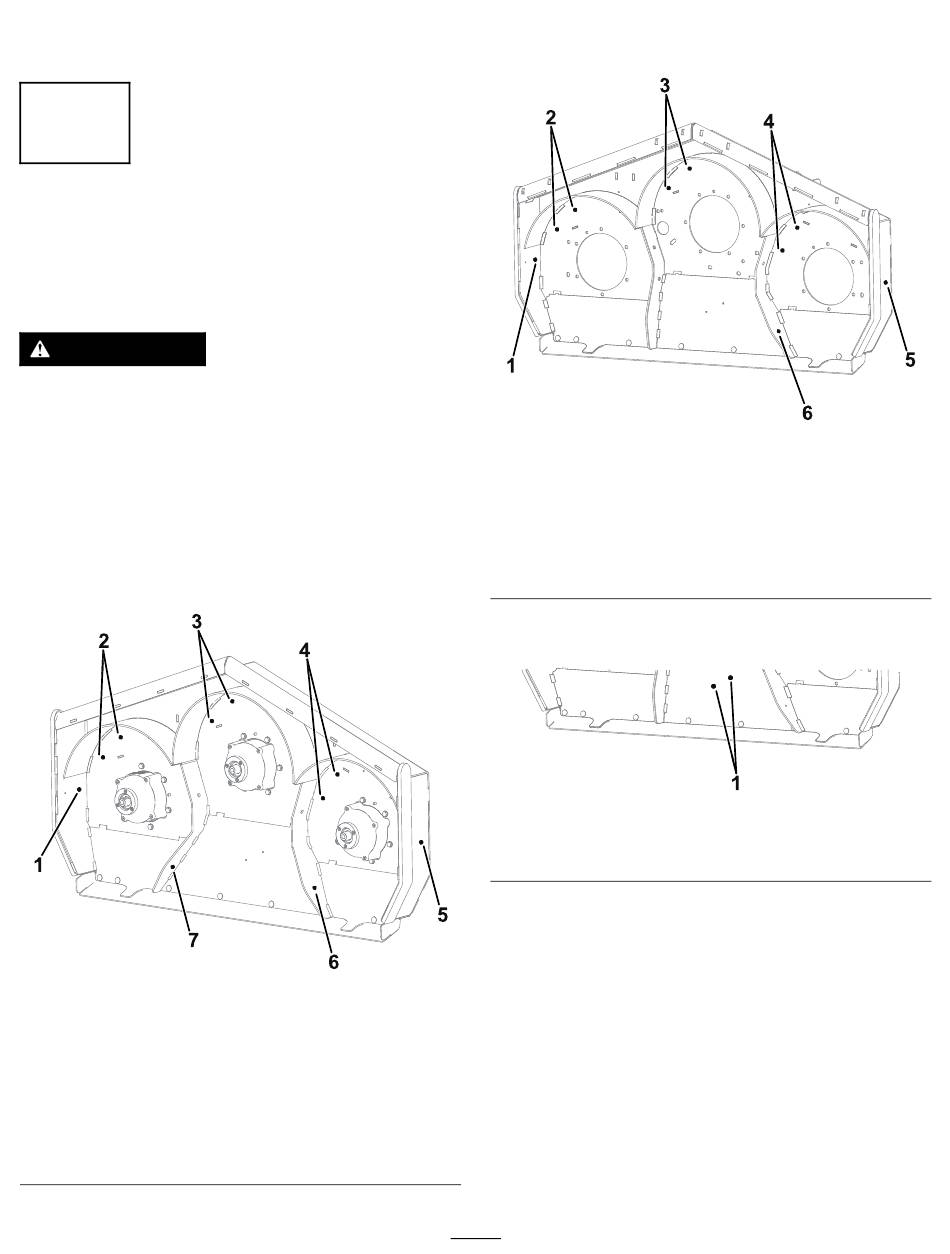

1. Bohrungen für rechtes
Ablenkblech
2. Bohrungen für rechtes
Prallblech
3. Bohrungen für mittleres
Prallblech
4. Bohrungen für linkes
Prallblech
Bild 9
5. Bohrungen für linkes
Ablenkblech
6. Bohrungen für linkes
Ablenkblech
7. Bohrungen für das rechte
Ablenkblech
2.
Nur Gasmodelle: Bohren Sie die 9
Vorbohrungen im Mähwerk mit einem
Durchmesser von 9,8 mm wie unten dargestellt.
1. Bohrungen für rechtes
Ablenkblech
2. Bohrungen für rechtes
Prallblech
3. Bohrungen für mittleres
Prallblech
3.
Bohren Sie die 2 Vorbohrungen mit einem
Durchmesser von 8,23 mm wie unten dargestellt.
1. Bohrungen für mittleres Ablenkblech
g453175
6
Bild 10
4. Bohrungen für linkes
Prallblech
5. Bohrungen für linkes
Ablenkblech
6. Bohrungen für linkes
Ablenkblech
Bild 11
g453176
g453178
