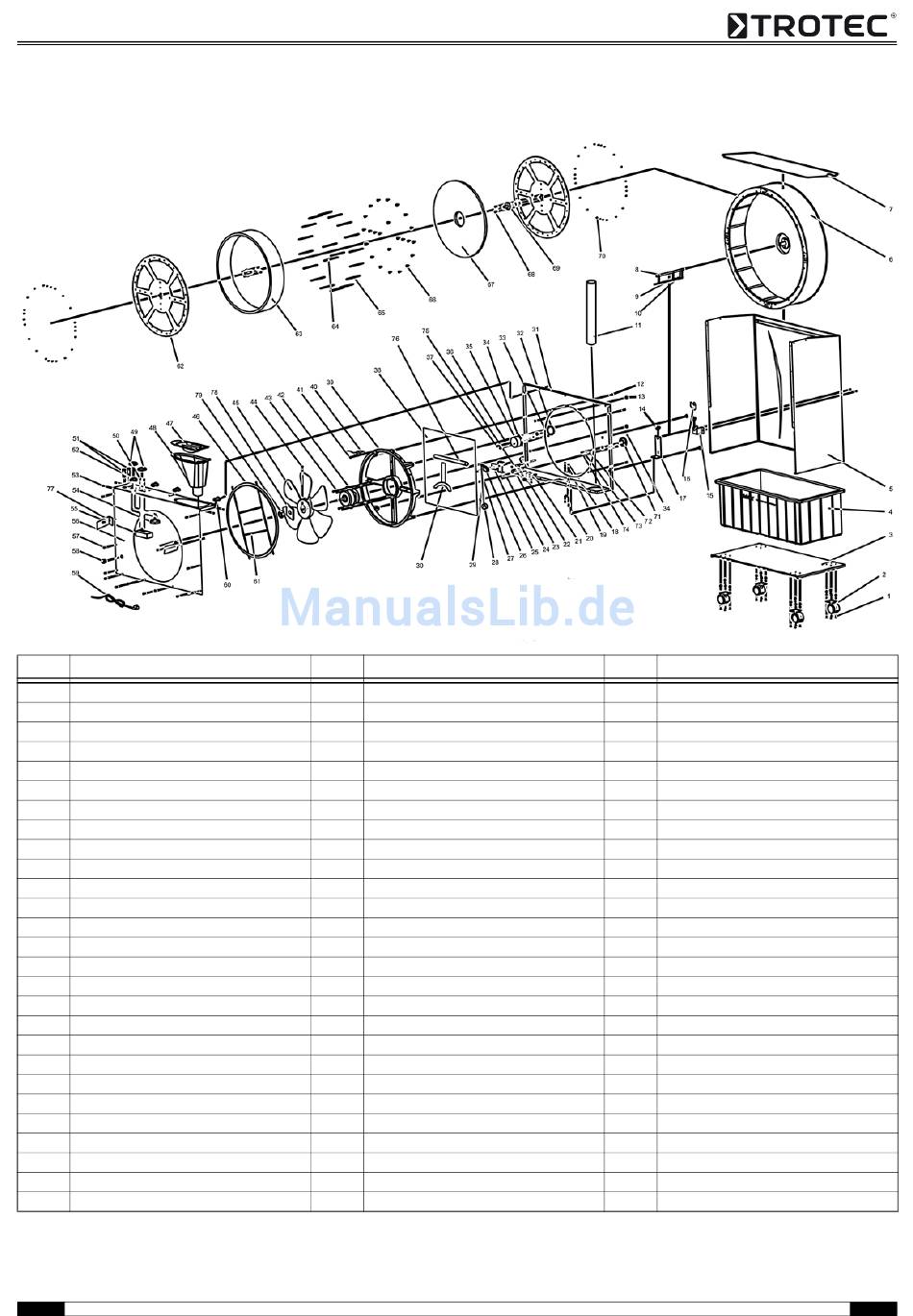

Ersatzteilübersicht und Ersatzteilliste
Hinweis!
Die Positionsnummern der Ersatzteile unter-
scheiden sich von den in der Bedienungs-
anleitung verwendeten Positionsnummern
der Bauteile.
Nr. Ersatzteil
1 screw/nut/washer
2 universal wheel
3 base
4 water tank
5 front cabinet
6 drum
7 grill
8 drum axle
9 stopper
10 washer in nylon
11 water pipe
12 screw
13 fixing pillar
14 bushing – axle
15 supporting board 1 for drum
16 washer for drum axle
17 supporting board 3 for drum
18 hexagonal nut
19 spring washer
20 screw
21 connection to the earth
22 washer
23 screw
24 holding board for switch
25 mica sheet
26 switch
27 screw
DE
Nr. Ersatzteil
28 float
29 nylon wire
30 motor protection cover
31 middle cabinet
32 gear drive
33 hexangonal nut
34 bolt
35 synchronous motor
36 spring wahser
37 screw
38 middle mesh
39 holding frame for motor
40 condenser
41 screw
42 main motor
43 screw
44 screw
45 fan blade
46 rear mesh
47 funnel lid
48 funnel
49 switch knob
50 screw
51 indicator light
52 screw
53 screw
54 speed switch
Bedienungsanleitung – Luftbefeuchter B 400
Nr. Ersatzteil
55 humidistat
56 back cabinet
57 screw
58 cable cord clip
59 cable cord
60 L type fixer block
61 H type grill reinforcer
62 drum frame
63 foam pad - external
64 drum supporting pole 2
65 drum supporting pole 1
66 clip button for form pad
67 foam pad - circle
68 screw
69 supporting board washer
70 screw
71 gear wheel
72 gear axle
73 washer
74 nut
75 cable circle
76 reinforcing bar
77 bracket against the wall
78 fan blade stopper
79 nut
