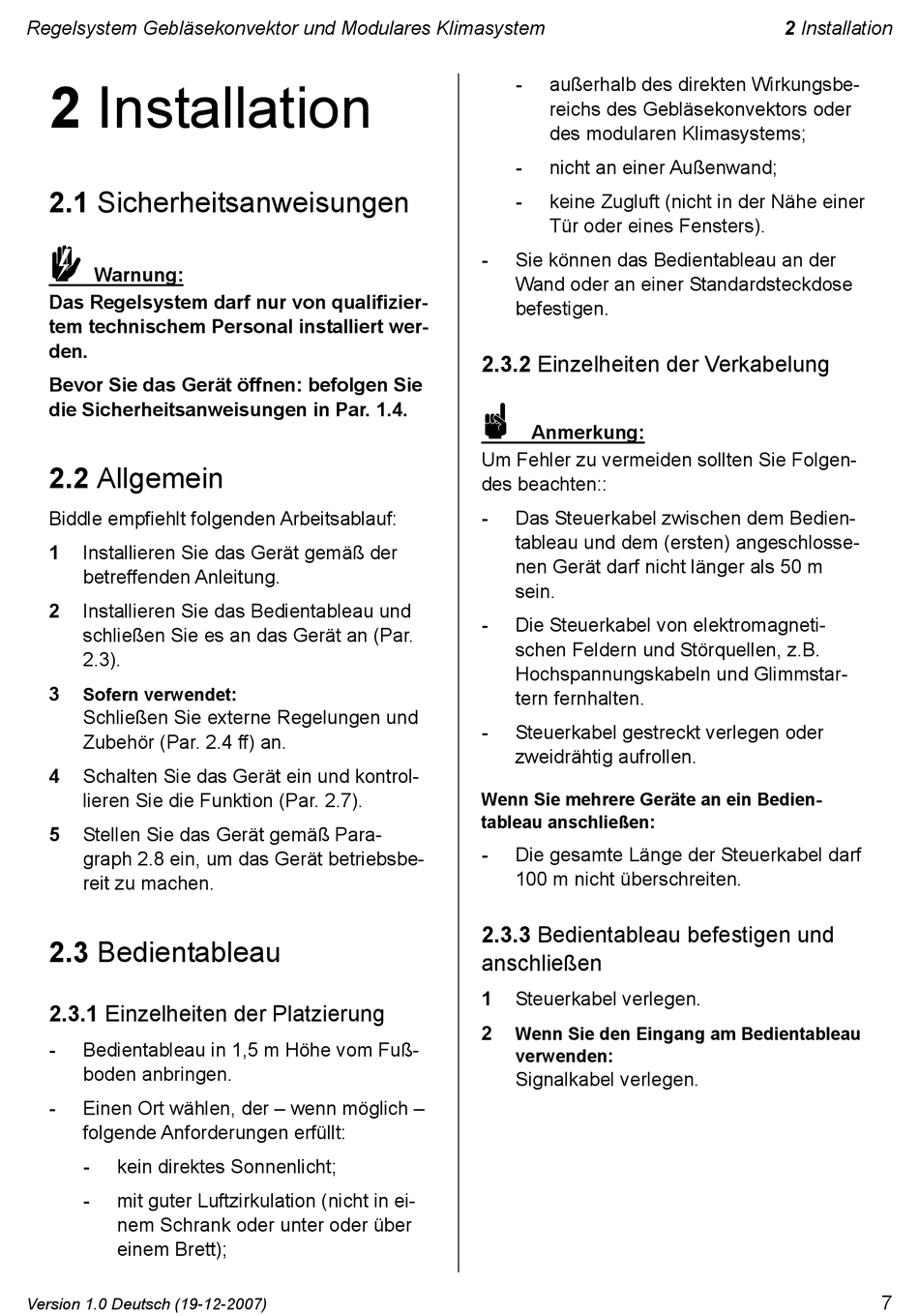

Regelsystem Gebläsekonvektor und Modulares Klimasystem
2 Installation
2.1 Sicherheitsanweisungen
w
Warnung:
Das Regelsystem darf nur von qualifizier-
tem technischem Personal installiert wer-
den.
Bevor Sie das Gerät öffnen: befolgen Sie
die Sicherheitsanweisungen in Par. 1.4.
2.2 Allgemein
Biddle empfiehlt folgenden Arbeitsablauf:
1
Installieren Sie das Gerät gemäß der
betreffenden Anleitung.
2
Installieren Sie das Bedientableau und
schließen Sie es an das Gerät an (Par.
2.3).
3
Sofern verwendet:
Schließen Sie externe Regelungen und
Zubehör (Par. 2.4 ff) an.
4
Schalten Sie das Gerät ein und kontrol-
lieren Sie die Funktion (Par. 2.7).
5
Stellen Sie das Gerät gemäß Para-
graph 2.8 ein, um das Gerät betriebsbe-
reit zu machen.
2.3 Bedientableau
2.3.1 Einzelheiten der Platzierung
-
Bedientableau in 1,5 m Höhe vom Fuß-
boden anbringen.
-
Einen Ort wählen, der – wenn möglich –
folgende Anforderungen erfüllt:
-
kein direktes Sonnenlicht;
-
mit guter Luftzirkulation (nicht in ei-
nem Schrank oder unter oder über
einem Brett);
Version 1.0 Deutsch (19-12-2007)
-
außerhalb des direkten Wirkungsbe-
reichs des Gebläsekonvektors oder
des modularen Klimasystems;
-
nicht an einer Außenwand;
-
keine Zugluft (nicht in der Nähe einer
Tür oder eines Fensters).
-
Sie können das Bedientableau an der
Wand oder an einer Standardsteckdose
befestigen.
2.3.2 Einzelheiten der Verkabelung
n
Anmerkung:
Um Fehler zu vermeiden sollten Sie Folgen-
des beachten::
-
Das Steuerkabel zwischen dem Bedien-
tableau und dem (ersten) angeschlosse-
nen Gerät darf nicht länger als 50 m
sein.
-
Die Steuerkabel von elektromagneti-
schen Feldern und Störquellen, z.B.
Hochspannungskabeln und Glimmstar-
tern fernhalten.
-
Steuerkabel gestreckt verlegen oder
zweidrähtig aufrollen.
Wenn Sie mehrere Geräte an ein Bedien-
tableau anschließen:
-
Die gesamte Länge der Steuerkabel darf
100 m nicht überschreiten.
2.3.3 Bedientableau befestigen und
anschließen
1
Steuerkabel verlegen.
2
Wenn Sie den Eingang am Bedientableau
verwenden:
Signalkabel verlegen.
2 Installation
7
