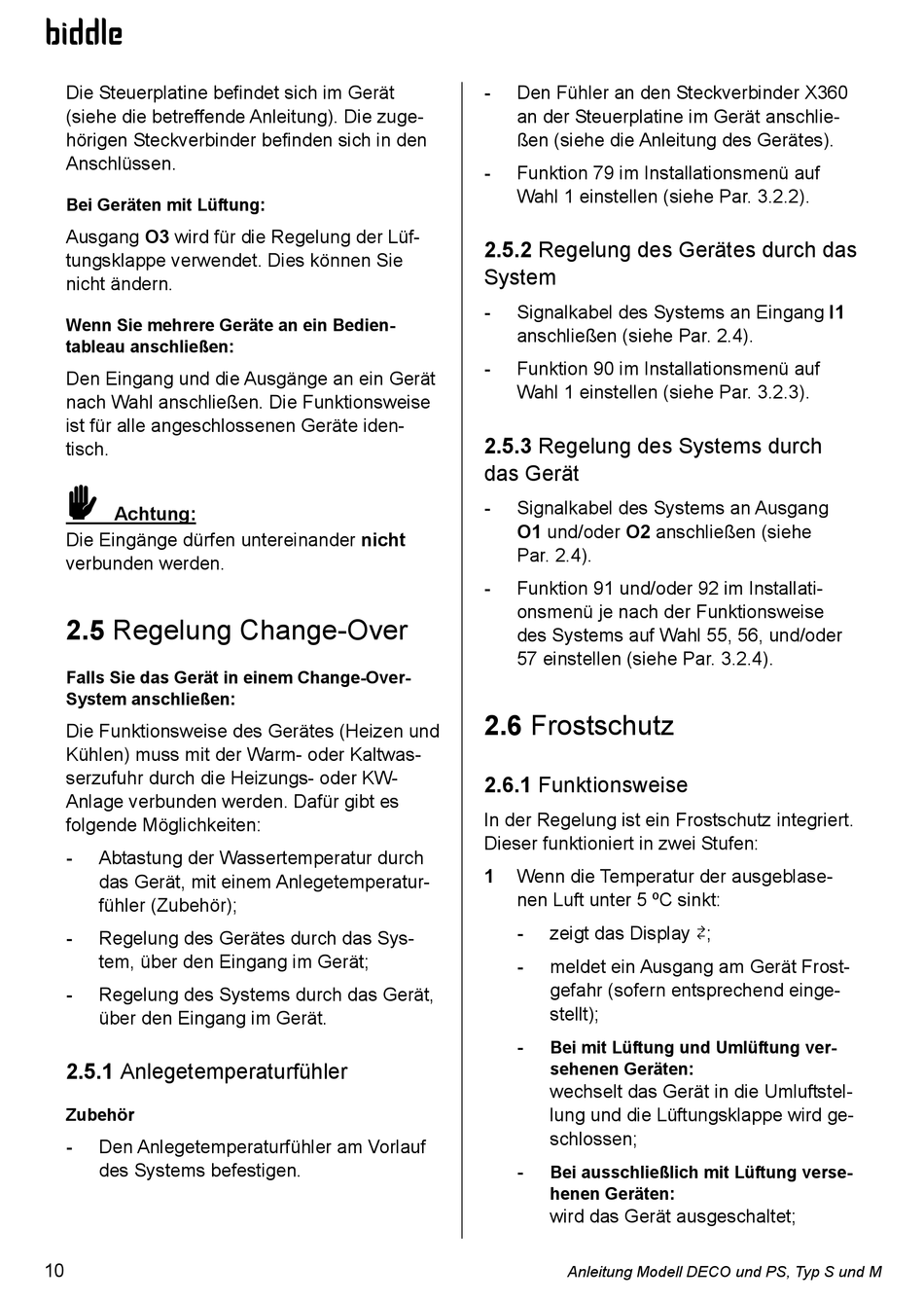

Die Steuerplatine befindet sich im Gerät
(siehe die betreffende Anleitung). Die zuge-
hörigen Steckverbinder befinden sich in den
Anschlüssen.
Bei Geräten mit Lüftung:
Ausgang O3 wird für die Regelung der Lüf-
tungsklappe verwendet. Dies können Sie
nicht ändern.
Wenn Sie mehrere Geräte an ein Bedien-
tableau anschließen:
Den Eingang und die Ausgänge an ein Gerät
nach Wahl anschließen. Die Funktionsweise
ist für alle angeschlossenen Geräte iden-
tisch.
c
Achtung:
Die Eingänge dürfen untereinander nicht
verbunden werden.

2.5 Regelung Change-Over

Falls Sie das Gerät in einem Change-Over-
System anschließen:
Die Funktionsweise des Gerätes (Heizen und
Kühlen) muss mit der Warm- oder Kaltwas-
serzufuhr durch die Heizungs- oder KW-
Anlage verbunden werden. Dafür gibt es
folgende Möglichkeiten:
- Abtastung der Wassertemperatur durch
das Gerät, mit einem Anlegetemperatur-
fühler (Zubehör);
- Regelung des Gerätes durch das Sys-
tem, über den Eingang im Gerät;
- Regelung des Systems durch das Gerät,
über den Eingang im Gerät.
2.5.1 Anlegetemperaturfühler
Zubehör
- Den Anlegetemperaturfühler am Vorlauf
des Systems befestigen.
10
- Den Fühler an den Steckverbinder X360
an der Steuerplatine im Gerät anschlie-
ßen (siehe die Anleitung des Gerätes).
- Funktion 79 im Installationsmenü auf
Wahl 1 einstellen (siehe Par. 3.2.2).
2.5.2 Regelung des Gerätes durch das
System
- Signalkabel des Systems an Eingang I1
anschließen (siehe Par. 2.4).
- Funktion 90 im Installationsmenü auf
Wahl 1 einstellen (siehe Par. 3.2.3).
2.5.3 Regelung des Systems durch
das Gerät
- Signalkabel des Systems an Ausgang
O1 und/oder O2 anschließen (siehe
Par. 2.4).
- Funktion 91 und/oder 92 im Installati-
onsmenü je nach der Funktionsweise
des Systems auf Wahl 55, 56, und/oder
57 einstellen (siehe Par. 3.2.4).

2.6 Frostschutz

2.6.1 Funktionsweise

In der Regelung ist ein Frostschutz integriert.
Dieser funktioniert in zwei Stufen:
1 Wenn die Temperatur der ausgeblase-
nen Luft unter 5 ºC sinkt:
- zeigt das Display
- meldet ein Ausgang am Gerät Frost-
gefahr (sofern entsprechend einge-
stellt);
-
Bei mit Lüftung und Umlüftung ver-
sehenen Geräten:
wechselt das Gerät in die Umluftstel-
lung und die Lüftungsklappe wird ge-
schlossen;
-
Bei ausschließlich mit Lüftung verse-
henen Geräten:
wird das Gerät ausgeschaltet;
Anleitung Modell DECO und PS, Typ S und M
;
%
