B

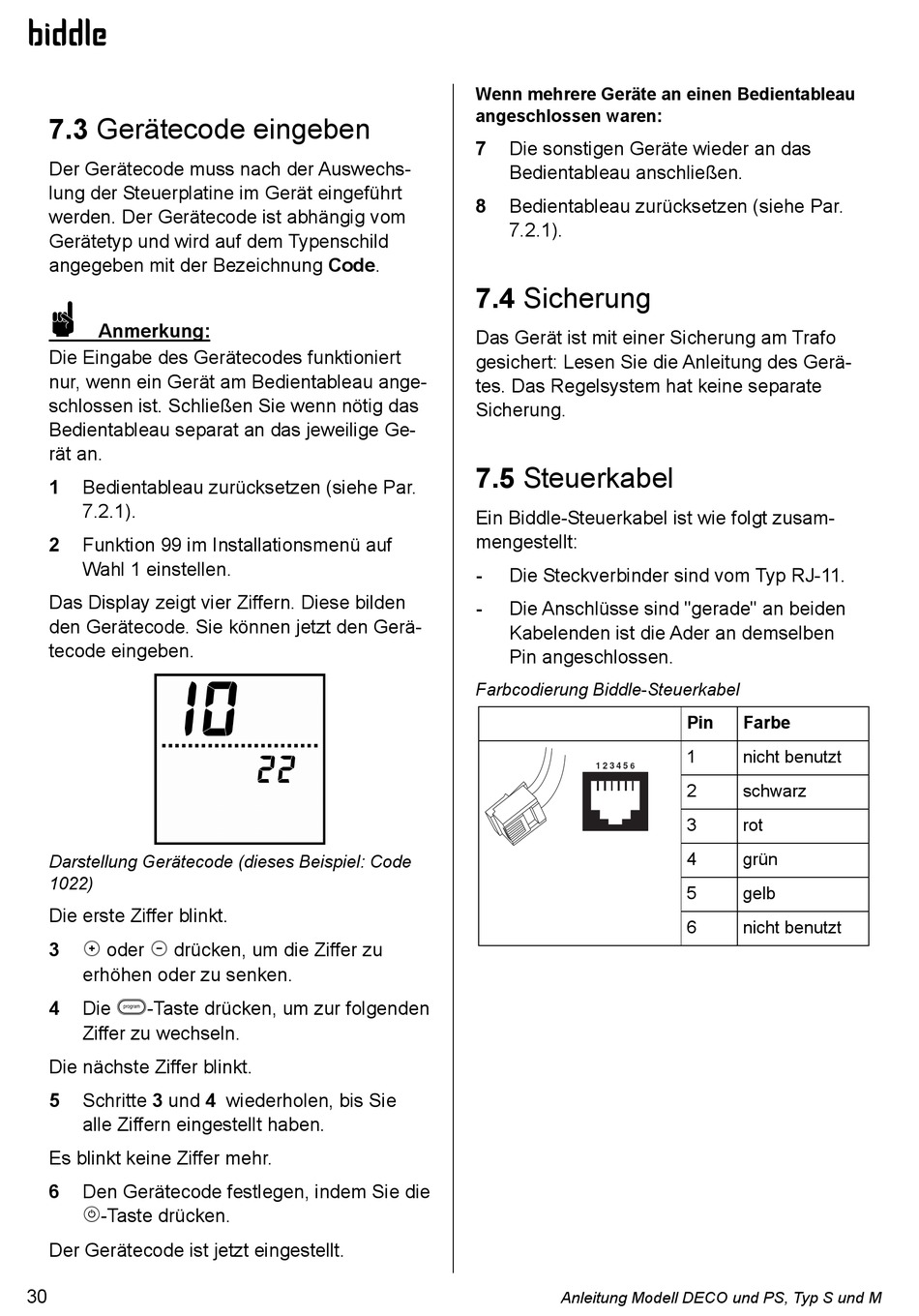

7.3 Gerätecode eingeben
Der Gerätecode muss nach der Auswechs-
lung der Steuerplatine im Gerät eingeführt
werden. Der Gerätecode ist abhängig vom
Gerätetyp und wird auf dem Typenschild
angegeben mit der Bezeichnung Code.
n
Anmerkung:
Die Eingabe des Gerätecodes funktioniert
nur, wenn ein Gerät am Bedientableau ange-
schlossen ist. Schließen Sie wenn nötig das
Bedientableau separat an das jeweilige Ge-
rät an.
1
Bedientableau zurücksetzen (siehe Par.
7.2.1).
2
Funktion 99 im Installationsmenü auf
Wahl 1 einstellen.
Das Display zeigt vier Ziffern. Diese bilden
den Gerätecode. Sie können jetzt den Gerä-
tecode eingeben.
Darstellung Gerätecode (dieses Beispiel: Code
1022)
Die erste Ziffer blinkt.
3
oder
drücken, um die Ziffer zu
+
-
erhöhen oder zu senken.
4
Die
-Taste drücken, um zur folgenden
?
Ziffer zu wechseln.
Die nächste Ziffer blinkt.
5
Schritte 3 und 4 wiederholen, bis Sie
alle Ziffern eingestellt haben.
Es blinkt keine Ziffer mehr.
6
Den Gerätecode festlegen, indem Sie die
-Taste drücken.
=
Der Gerätecode ist jetzt eingestellt.
30
Wenn mehrere Geräte an einen Bedientableau
angeschlossen waren:
7
Die sonstigen Geräte wieder an das
Bedientableau anschließen.
8
Bedientableau zurücksetzen (siehe Par.
7.2.1).
7.4 Sicherung
Das Gerät ist mit einer Sicherung am Trafo
gesichert: Lesen Sie die Anleitung des Gerä-
tes. Das Regelsystem hat keine separate
Sicherung.
7.5 Steuerkabel
Ein Biddle-Steuerkabel ist wie folgt zusam-
mengestellt:
-
Die Steckverbinder sind vom Typ RJ-11.
-
Die Anschlüsse sind "gerade" an beiden
Kabelenden ist die Ader an demselben
Pin angeschlossen.
Farbcodierung Biddle-Steuerkabel
1 2 3 4 5
6
Anleitung Modell DECO und PS, Typ S und M
Pin
Farbe
1
nicht benutzt
2
schwarz
3
rot
4
grün
5
gelb
6
nicht benutzt
