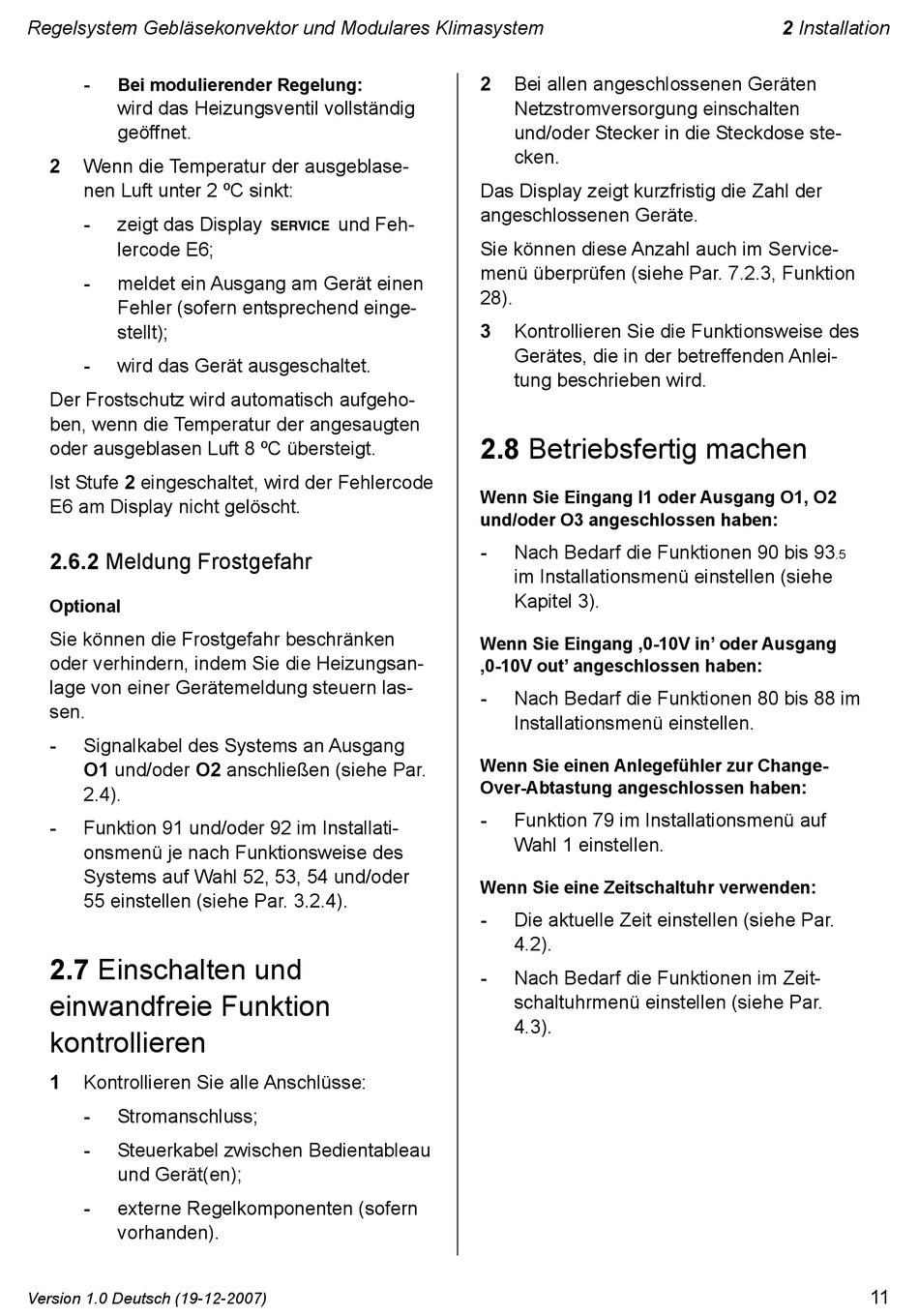

Regelsystem Gebläsekonvektor und Modulares Klimasystem
-
Bei modulierender Regelung:
wird das Heizungsventil vollständig
geöffnet.
2
Wenn die Temperatur der ausgeblase-
nen Luft unter 2 ºC sinkt:
-
zeigt das Display
lercode E6;
-
meldet ein Ausgang am Gerät einen
Fehler (sofern entsprechend einge-
stellt);
-
wird das Gerät ausgeschaltet.
Der Frostschutz wird automatisch aufgeho-
ben, wenn die Temperatur der angesaugten
oder ausgeblasen Luft 8 ºC übersteigt.
Ist Stufe 2 eingeschaltet, wird der Fehlercode
E6 am Display nicht gelöscht.
2.6.2 Meldung Frostgefahr
Optional
Sie können die Frostgefahr beschränken
oder verhindern, indem Sie die Heizungsan-
lage von einer Gerätemeldung steuern las-
sen.
-
Signalkabel des Systems an Ausgang
O1 und/oder O2 anschließen (siehe Par.
2.4).
-
Funktion 91 und/oder 92 im Installati-
onsmenü je nach Funktionsweise des
Systems auf Wahl 52, 53, 54 und/oder
55 einstellen (siehe Par. 3.2.4).
2.7 Einschalten und
einwandfreie Funktion
kontrollieren
1
Kontrollieren Sie alle Anschlüsse:
-
Stromanschluss;
-
Steuerkabel zwischen Bedientableau
und Gerät(en);
-
externe Regelkomponenten (sofern
vorhanden).
Version 1.0 Deutsch (19-12-2007)
und Feh-
S
2
Bei allen angeschlossenen Geräten
Netzstromversorgung einschalten
und/oder Stecker in die Steckdose ste-
cken.
Das Display zeigt kurzfristig die Zahl der
angeschlossenen Geräte.
Sie können diese Anzahl auch im Service-
menü überprüfen (siehe Par. 7.2.3, Funktion
28).
3
Kontrollieren Sie die Funktionsweise des
Gerätes, die in der betreffenden Anlei-
tung beschrieben wird.
2.8 Betriebsfertig machen
Wenn Sie Eingang I1 oder Ausgang O1, O2
und/oder O3 angeschlossen haben:
-
Nach Bedarf die Funktionen 90 bis 93
im Installationsmenü einstellen (siehe
Kapitel 3).
Wenn Sie Eingang ‚0-10V in' oder Ausgang
‚0-10V out' angeschlossen haben:
-
Nach Bedarf die Funktionen 80 bis 88 im
Installationsmenü einstellen.
Wenn Sie einen Anlegefühler zur Change-
Over-Abtastung angeschlossen haben:
-
Funktion 79 im Installationsmenü auf
Wahl 1 einstellen.
Wenn Sie eine Zeitschaltuhr verwenden:
-
Die aktuelle Zeit einstellen (siehe Par.
4.2).
-
Nach Bedarf die Funktionen im Zeit-
schaltuhrmenü einstellen (siehe Par.
4.3).
2 Installation
.5
11
