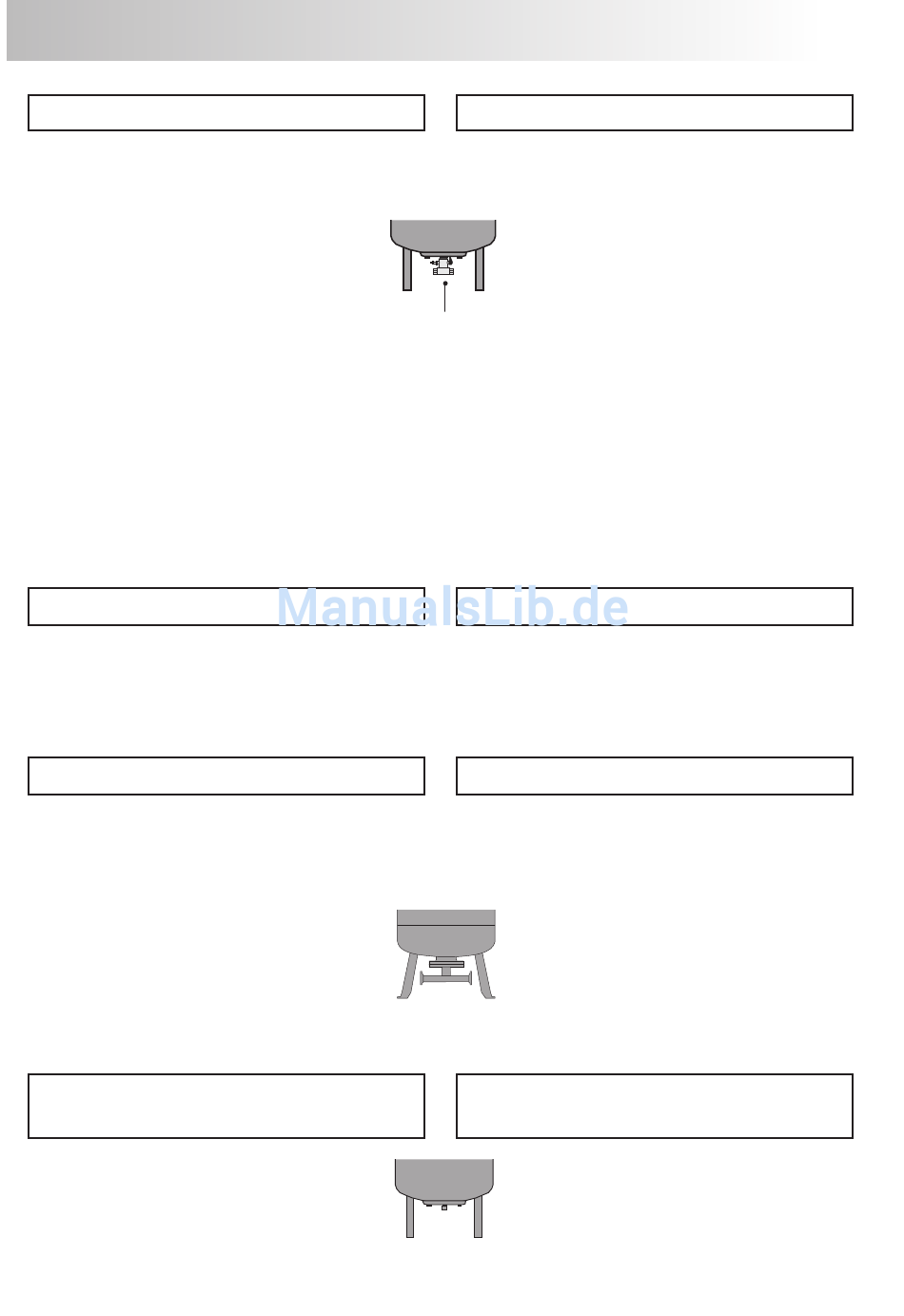

Reflex REFIX Montageanleitung Seite 4

Refix
Montage Refix DT
Refix DT (bis 500 l) werden standardmäßig mit einer
Flowjet Durchströmungsarmatur Rp 1¼ ausgeliefert,
die folgende Funktionen in sich vereint:
- gesicherte Absperrung
- Entleerung
- Bypass, bei Absperrung des Refix
kann die Wassererwärmungsanlage
weiterbetrieben werden.
Wir empfehlen den Einsatz für einen
max. Volumendurchsatz von 7,2 m³/h.
Flowjet Rp 1¼ ist bauseits handfest auf den
Gefäßanschluss zu schrauben. Dabei ist darauf
zu achten, dass die Leitungsführung zwischen den
Gefäßfüßen möglich ist. Eine Korrektur entgegen dem
Uhrzeigersinn kann Undichtigkeiten nach sich ziehen!
Wir empfehlen, beidseitig des Flowjet Verschraubun-
gen zu installieren.
Montage Refix DT (OEM)
Bei Refix DT (OEM) Version zusätzliche Anleitung des
Lieferanten beachten!
Montage Refix DT
Diese Gefäße sind durchströmt und besitzen
zwei Anschlüsse. Die erforderliche Absperr- und
Entleerungsarmatur ist bauseits beizustellen. Wir
empfehlen den Einsatz für folgende
max. Volumendurchsätze:
DN 50 ≤
DN 65 ≤
DN 80 ≤
DN 100 ≤
Montage Refix DE, DC, C-DE
und HW
Refix DE, DC und HW besitzen nur einen
Anschluss und sind nicht durchströmt. Die
Absperr- und Entleerungsarmatur ist bauseits
beizustellen.
15 m³/h
27 m³/h
36 m³/h
56 m³/h
Installation Refix DT
Refix DT (up to 500 l) are by default delivered with
a Flowjet Rp 1¼ flow fitting, combining the follow ing
functions:
- Secure shut-off
- Drainage
- Bypass, water heating system
operation can continue when the
Refix is shut off.
Flowjet Rp 1¼
We recommend the use for a
maximum flow rate of 7.2 m³/h.
The Flowjet Rp 1¼ is to be hand-screwed on the ves-
sel connection. Please make sure that the arrange-
ment of the wiring between the vessel feet is possible.
A counter-clockwise adjustment may cause leakages!
We recommend to install screw fittings on both sides
of the Flowjet.
Installation Refix DT (OEM)
Please observe the additional instruction of the sup-
plier for the Refix DT (OEM) version!
Installation Refix DT
These vessels are of the circulated type and equipped
with two connections. The required shut-off and drain
fitting must be provided by the customer. We recom-
mend the use of the following
maximum flow rates:
DN 50
DN 65
DN 80
DN 100
Installation Refix DE, DC, C-DE
and HW
Refix DE, DC and HW only have one connection
and are not circulated. The shut-off and drain
fitting must be provided by the customer.
4
≤ 15 m³/h
≤ 27 m³/h
≤ 36 m³/h
≤ 56 m³/h
