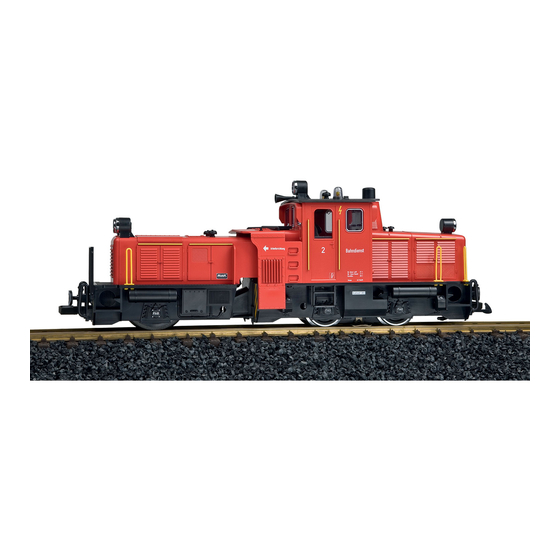

- Seite 1 Modell der Diesellokomotive „Schienenreinigungslok“ 21670...
-
Seite 2: Das Vorbild
THE PROTOTYPE Die Lok ist mit zwei Motoren ausgestattet. Der Antriebs- The 21670 has two motors. The drive motor, located below motor befindet sich im kurzen Teil des Gehäuses unter dem the cab, propels the loco on the track. The cleaning motor, Führerhaus. -
Seite 4: Sicherheitshinweise
• http://www.maerklin.com/en/imprint.html Funktionen • Das Modell ist für den Betrieb auf LGB-Zweileiter-Gleich- strom-Systemen mit herkömmlichen LGB-Gleichstrom- Fahrpulten vorgesehen (DC, 0 - 24 V). • Werkseitig eingebauter MZS-Decoder (Mehrzugsystem). • Zum Einsatz mit dem LGB-Mehrzugsystem ist das Modell auf Lokadresse 03 programmiert. Hinweis: Verwenden Sie für dieses Modell ein Fahrgerät mit mehr als 2 A Fahrstrom. Diese Lok ist vorne und hinten mit serienmäßigen LGB- Hakenkupplungen ausgestattet. -
Seite 5: Wartung Und Instandhaltung
Öl (7149) ölen. Das Modell ist bereits werkseitig mit Decoder on board für Austauschen der Glühlampen das LGB-Mehrzugsystem ausgerüstet. Es kann unverän- Scheinwerfer: Lampengehäuse vom Modell abziehen. dert auf herkömmlichen analogen Anlagen oder mit dem Eingesteckte Glühlampe aus dem Sockel ziehen. Neue Glüh- digitalen Mehrzugsystem eingesetzt werden. - Seite 6 Register Belegung Bereich ab Werk CV 1 Adresse 00 – 22 CV 2 Anfahrspannung 0 – 255 CV 3 Anfahrverzögerung 1 – 255 CV 4 Bremsverzögerung 1 – 255 CV 5 maximale Fahrspannung 1 – 255 nach Eingabe von CV 6 (beim Programmieren mit älteren 55015) CV 5 Funktionswert im zu programmierenden Register CV 6...
- Seite 7 Register Belegung Bereich ab Werk Übernahme-Funktion und Lastnachregelung 32 = Übernahme-Funktion aus; Lastnachregelung aus 33 = Übernahme-Funktion an; Lastnachregelung aus 34 = Übernahme-Funktion aus; Lastnachregelung digital ein, analog aus 35 = Übernahme-Funktion an, Lastnachregelung digital an, analog aus 36 = Übernahme-Funktion aus; Lastnachregelung digital aus, analog an CV 54 32 –...
-
Seite 8: Reinigen Der Schienen
Schienen. • Eingebaute Geschwindigkeitsregelung der Schienenreini- • Reinigungsräder (67267) können über autorisierte gungslok auf eine mittlere Position stellen (Bild 4). LGB-Händler bezogen werden. Die Packung enthält • Fahrregler auf die höchste Position vorwärts stellen. die Reinigungsringe, die inneren Radflansche und die Die Schienenreinigungslok bewegt sich jetzt mit mittlerer äußeren Scheiben. Immer auch die Radflansche und die Geschwindigkeit vorwärts, und die Reinigungsräder säubern... - Seite 9 Mehrzugsystem: Hinweise zur Schienenreinigung • Schienenreinigungslok auf die Gleise setzen. • Wenn die Schienenreinigungslok zum ersten Mal oder mit neuen Reinigungsrädern eingesetzt wird, arbeitet sie • Lokadresse wählen und die Schienenreinigungslok mit manchmal nicht sehr laufruhig. mittlerer Geschwindigkeit vorwärts fahren lassen. • Der Reinigungsmotor ist mit einem thermischen Über- • Funktionstaste F1 drücken. Die Reinigungsräder drehen lastschutz ausgestattet. Sollte der Motor überlastet sich und säubern die Schienen. Um den Reinigungsmotor sein, stellt er sich automatisch ab. Der Überlastschalter abzuschalten, nochmals die Funktionstaste F1 drücken.
-
Seite 22: Bilder
Bild 1&2, Betriebsartenschalter Fig. 1&2, Power control switch Img. 1&2, Modes d‘exploitation... - Seite 23 Bild 3, Austauschen der Reinigungsräder Fig. 3, Replacing the cleaning wheels Img. 3, Remplacement des roues nettoyantes...
- Seite 24 Gebr. Märklin & Cie. GmbH Bild 4, Geschwindigkeitsregler Stuttgarter Straße 55 - 57 Fig. 4, Speed control 73033 Göppingen Img. 4, Commande de réglage de vitesse Deutschland www.lgb.de 131574/0412/Sm1Ef Änderungen vorbehalten www.maerklin.com/en/imprint.html © Gebr. Märklin & Cie. GmbH...
