BORETTI M-SYSTEM MI-602 Installations- Und Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für BORETTI M-SYSTEM MI-602
Inhaltszusammenfassung für BORETTI M-SYSTEM MI-602
- Seite 19 MI-602 Notice d’emploi...
- Seite 20 PLAQUE À INDUCTION MANUEL D'INSTALLATION ET D'UTILISATION...
-
Seite 44: Induction Hob
MI-602 CIS 020.60 BX INDUCTION HOB INSTALLATION AND OPERATING INSTRUCTIONS... - Seite 62 MI-602 INDUKTIONSKOCHFELD INSTALLATION UND BEDIENUNGSANLEITUNG...
-
Seite 63: Inhaltsverzeichnis
INHALT: Sicherheitshinweise......................3 Beschreibung des Geräts....................5 Kochfeldoberfläche und Bedienfeld der Heizelemente............5 Bedienung des Geräts.......................7 Ein- und Ausschalten des Geräts..................7 Ein- und Ausschalten der Kochzonen..................7 Restwärmeanzeige......................8 Sicherheitsabschaltfunktion....................9 Kindersicherung........................9 Zeitschalterfunktion (optional)....................10 Summer ..........................11 BOOST-Funktion .......................11 Hinweise und Tipps......................12 Einbau des Geräts......................14 Einbausicherheit........................14 Einbau des Kochfelds in eine Arbeitsplatte................14 Elektrischer Anschluss.......................16 Elektrisches Anschlussdiagramm..................17... -
Seite 64: Sicherheitshinweise
Sicherheitshinweise Dieser Abschnitt dient Ihrer eigenen Sicherheit. Lesen Sie diese Informationen daher sorgfältig durch, bevor Sie das Kochfeld benutzen. WARNUNG · Jede Wartung oder Reparatur, für die irgendwelche Abdeckungen abgenommen werden müssen, sind sehr gefährlich, wenn sie nicht von speziell dafür geschulten und befugten Personen durchgeführt werden. - Seite 65 Sicherheitshinweise Persönliche Sicherheit: Die Kochfeldoberfläche kann im Betrieb sehr heiß werden. Halten Sie kleine Kinder von dem Gerät fern. Benutzer mit Herzschrittmacherimplantaten sollten mit ihrem Oberkörper einen Abstand von mindestens 30 cm zu eingeschalteten Induktions-Kochzonen einhalten. · Dieses Gerät darf nicht von Personen (oder Kindern) verwendet werden, die eingeschränkte körperliche, sensorische oder geistige Fähigkeiten haben, oder die nicht über die nötige Erfahrung und das nötige Wissen verfügen.
-
Seite 66: Beschreibung Des Geräts

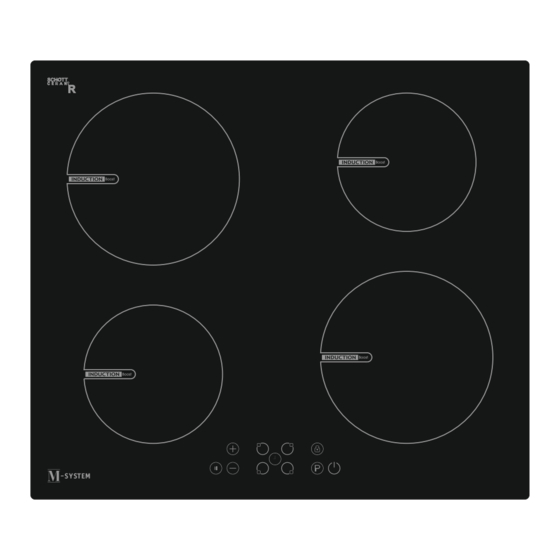

BESCHREIBUNG DES GERÄTS Werte Kunden, Bitte lesen Sie dieses Bedienungsanleitung sorgfältig durch, bevor Sie das Kochfeld verwenden, und bewahren Sie sie zur späteren Verwendung auf.. Kochfeld mit 4 Heizelementen: Induktions-Heizelement Bedienfeld Kochfeld mit 3 Heizelementen: Induktions-Heizelement Bedienfeld... -
Seite 67: Bedienfeld Für 3 Heizelemente
Bedienfeld für 4 Heizelemente: Timeranzeige Auswahl von Heizelement Auswahl von Heizelemen oben links t oben rechts Hitzestufe/Time Anzeige Anzeige r erhöhen (optional) Heizelement Tastensperre Tastensperre Smart Pause Hitzestufe/ Auswahl von Auswahl von Boost Ein/Aus Timer Heizelement Heizelement erhöhen (optional) unten links unten rechts Timer Bedienfeld für 3 Heizelemente:... -
Seite 68: Bedienung Des Geräts
BEDIENUNG DES GERÄTS Verwenden Sie die Induktionskochzonen nur mit geeignetem Kochgeschirr. Nachdem das Gerät mit der Netzspannung verbunden ist, werden alle Anzeigen für einen Moment eingeschaltet. Wenn diese Zeit zu Ende ist, befindet sich das Kochfeld im Standby-Modus und ist einsatzbereit. -
Seite 69: Restwärmeanzeige
Abschalten aller Kochzonen: Um alle Kochzonen abzuschalten, drücken Sie die Taste Im Standby-Modus erscheint auf den Anzeigen für alle Heizelemente, die noch heiß sind, ein "H". Restwärmeanzeige: Die Restwärmeanzeige informiert Sie darüber, dass die Glaskeramik in der Umgebung einer Kochzone noch eine gefährlich hohe Temperatur aufweist. Nach dem Abschalten der Kochzone zeigt die entsprechende Anzeige ein "H"... -
Seite 70: Sicherheitsabschaltfunktion
Sicherheitsabschaltfunktion Jede Kochzone wird nach einer maximalen Betriebszeit abgestellt, wenn die Hitzeeinstellung nicht mehr geändert wird. Durch jede Veränderung der Einstellung einer Kochzone wird die max. Betriebszeit wieder auf den ursprünglichen Wert zurückgesetzt. Die max. Betriebszeit hängt von der ausgewählten Hitzestufe ab. Sicherheitsabschaltung nach Hitzestufe 1 - 2... -
Seite 71: Zeitschalterfunktion (Optional)
Zeitschalterfunktion (optional): Für die Zeitschaltfunktion gibt es zwei Ausführungen: Erinnerungstimer (1..99 min): Der Erinnerungstimer kann auch verwendet werden, wenn die Kochzonen ausgeschaltet sind. Die Timeranzeige zeigt "00" mit einem blinkenden Punkt. Berühren Sie um die Zeit zu verringern oder berühren Sie um die Zeit zu erhöhen. -
Seite 72: Summer
Wenn der Timer abgelaufen ist, ertönt ein Signal und die Timeranzeige zeigt statisch "00" an. Die LED der entsprechenden Kochzone blinkt. Die programmierte Kochzone wird abgeschaltet und das "H" wird eingeblendet, solange die Kochzone noch heiß ist. Das akustische Signal und das Blinken der Timer-LED wird nach 2 Minuten automatisch abgestellt oder wenn eine Taste gedrückt wird. -
Seite 73: Hinweise Und Tipps
HINWEISE UND TIPPS Kochgeschirr ·· Verwenden Sie dickwandiges, flaches Kochgeschirr mit flachem Boden, der den gleichen Durchmesser hat wie das Heizelement. Dies hilft, die Kochzeit zu reduzieren. · Die besten Ergebnisse können Sie mit Kochgeschirr aus Stahl, emailliertem Stahl, Gusseisen oder Edelstahl erzielen (sofern es vom Hersteller als geeignet gekennzeichnet ist). -
Seite 74: Einstellungen
Anwendungsbeispiele Die Informationen in der folgenden Tabelle dienen nur als Richtlinie. Verwendung für Einstellungen Element ausgeschaltet 1 - 3 Vorsichtiges Erwärmen 4 - 5 Leichtes Köcheln/Simmern, langsames Erwärmen 6 -7 Aufkochen und schnelles Sieden Kochen, Sautieren und scharfes Anbraten Maximale Hitze BOOST-Funktion: Tipps für die Reinigung·... -
Seite 75: Einbau Des Geräts
EINBAU DES GERÄTS WARNUNG Der elektrische Anschluss dieses Kochfelds muss von einem qualifizierten Elektriker in Übereinstimmung mit dieser Anleitung und den geltenden Vorschriften durchgeführt werden. Jegliche Schäden, die aus unsachgemäßem Anschluss oder Einbau resultieren, werden nicht von der Garantie abgedeckt. Dieses Gerät muss geerdet werden. Einbausicherheit ·... - Seite 76 Schrauben Sie die 4 Arbeitsplattenhalterungen an den Seitenwänden des Produkts. Arbeitsplattenhalterung · Setzen Sie das Kochfeld in den Ausschnitt in der Arbeitsplatte ein und sichern sie es dort in seiner Stellung. Vor dem Einsetzen des Herds muss die Rückwand des Einbauelements im Bereich der Herdöffnung ausgeschnitten werden, um eine ausreichende Kühlung sicherzustellen.
-
Seite 77: Elektrischer Anschluss
Elektrischer Anschluss Bevor sie eine Verbindung aufnehmen überprüfen ob: Die Netzspannung vor Ort der Angabe auf dem Typenschild an der Rückseite des Kochfelds entspricht. · Das Stromnetz die Last des Gerätes unterstützt (siehe Typenschild). Das Stromnetz eine Erdung aufweist, die mit den aktuellen Vorschriften übereinstimmt und in gutem Zustand ist. -
Seite 78: Elektrisches Anschlussdiagramm
Das Netzkabel muss von direkten Wärmequellen ferngehalten werden. Es darf keinen Temperaturen mehr als 50 °C über der Raumtemperatur ausgesetzt werden. Dieses Gerät entspricht den folgenden EU-Richtlinien: * 2006/95/EC Niederspannungs-Richtlinie * 2004/108/EC EMV-Richtlinie * 93/68/EEC Richtlinie zur CE-Kennzeichnung Elektrisches Anschlussdiagramm 3x2,5 mm ²... - Seite 79 De Dollard 17 1454 AT Watergang T +31(0)20-4363439 F +31(0)20-4361326 S +31(0)20-4363525 (service) E info@boretti.com The Netherlands NV BORETTI SA Rupelweg 16 2850 Boom T +32(0)3-4508180 F +32(0)3-4586847 E info.be@boretti.com Belgium Dieses Symbol auf dem Produkt oder der Verpackung weist darauf hin, dass dieses Produkt nicht als Haushaltsmüll entsorgt werden darf.
