Montage und Anschluss
Den Schnellverbinder durch Drehen der Verschlusskappe um 120° nach links öffnen und das lange Ende des
Winkelstückes bis zum Anschlag einschieben. Die Verschlusskappe durch Rechtsdrehung schließen.
Der transparente Schlauch (opt. Zubehör) des Druckluftsensors ist mit dem Steuergerät an der dritten Buchse
von links anzuschließen. Hierfür die schwarze Überwurfmutter lösen und den innenliegenden Klemmring ent-
nehmen, danach die Überwurfmutter und den Klemmring auf den transparenten Schlauch aufschieben, anschl.
Schlauch aufstecken. Zum Schluss schwarze Überwurfmutter handfest anschrauben.
Für den Anschluss der Druckluftleitung aus dem Behälter ist der graue Belüftungsschlauch im Kabelleerrohr
auf passende Länge zu kürzen und ohne Abwinkelungen mit dem Schnellverbinder am Kompressor zu fixieren.
Achtung: Belüftungsschlauch locker, nicht auf Spannung verlegen.
Das Anschlusskabel vom Ventilblock ist in die entsprechende Buchse am Steuergerät einzustecken und mit
der Verschraubung zu fixieren.
Anschluss der Kompressoren JDK 150, 200 und 250
1. Zuschneiden
35mm
Bild 1
3. Einbau und Montage
45mm
9

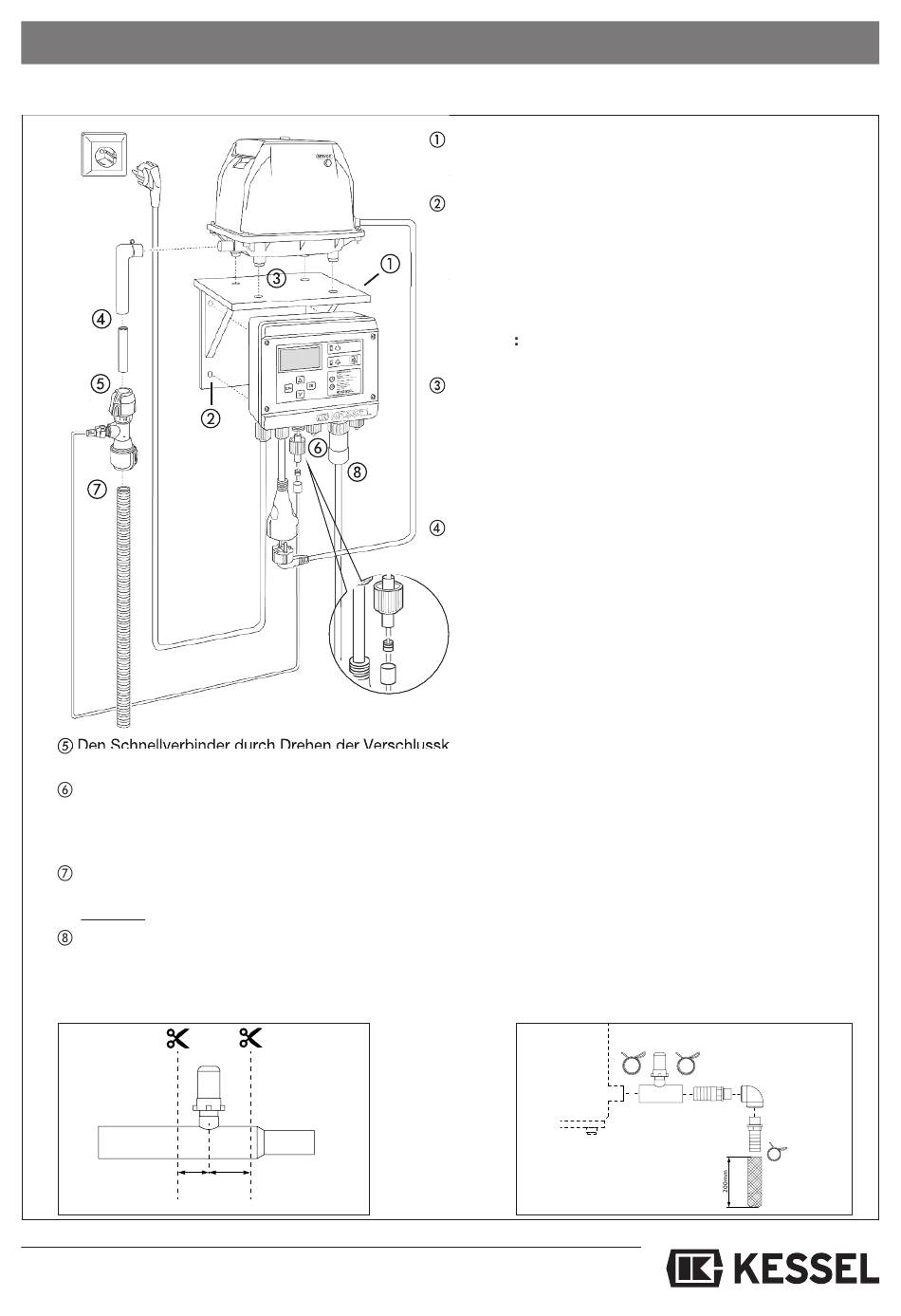

Die Wandkonsole (optionales Zubehör) oder eine alter-
native Abstellmöglichkeit ist waagerecht an der Wand zu
fixieren.
Das Steuergerät durch Lösen der vier stirnseitigen Kreuz-
schlitzschrauben öffnen und dessen Rückwand mit den
mitgelieferten vier Kreuzschlitzschrauben an den vorge-
bohrten Stellen der Wandkonsole (unterhalb der Abstell-
fläche für den Kompressor) befestigen. Anschließend ist
der Gehäusedeckel mit max. 1 Nm wieder zu verschrau-
ben.
Achtung Darauf achten, dass das Gerät spannungsfrei
ist (siehe Sicherheitshinweise S.2)
Den Kompressor auf der Abstellfläche der Wandkonsole
in die dafür vorgesehenen Vertiefungen stellen. Bitte be-
achten Sie, dass die Kontrolllampe nach vorne gerichtet
und der elektrische Anschluss des Gerätes auf der rechten
Seite des Gerätes ist. Der Netzstecker des Kompressors
ist mit der Schuko-Kupplung am Schaltgerät zu verbin-
den.
Bevor das Winkelstück für den Anschluss der Druckluft-
leitung an den Kompressor am Gerät angeschlossen wird,
ist die mitgelieferte Metallhülse in den langen Schenkel
des Winkelstückes einzuschieben. Anschließend erfolgt
die Montage des Winkelstückes am Stutzen des Kom-
pressors und dessen Fixierung mittels der Federklemme
am Gerät. Abweichung bei den Kompressorgrößen JDK
150/ 200/ 250: Schneiden Sie das Anschlussstück mit
dem Drucksicherheitsventil wie folgt zu (siehe Bild 1). Ver-
binden Sie nun das Anschlussstück mit 2 Schlauchtüllen
sowie dem 90°-Winkel mit dem Luftschlauch (siehe Bild 2).
2. Anschließen
Bild 2
↔
max. 40 mm
