3.3 Montage des Ventilblockes auf der Muffe des
Kabelleerrohres
Der Belüftungsschlauch wird mittels Schnellverbinder am
Ventilblock angeschlossen. Anschließend wird der Ventil-
block auf die Adapterplatte gesetzt.
Achtung: Steuerleitung muss in vorgesehene Lasche einge-
klipst werden (siehe Abb. Seite 6) um ein korrektes Verrie-
geln mit der Adapterplatte zu gewährleisten.
Der Ventilblock ist auf korrekten Sitz zu prüfen und der Ver-
riegelungsbügel zu schließen
3.4 Einbau und Montage des Klärturms
a) Einbau des Klärturms
Bevor der Klärturm in die Zweikammergrube eingesetzt wer-
den kann, ist das Schutzrohr auf dem eingebrachten Profil
der Trennwand anzubringen. Somit liegt der Klärturm nicht
direkt auf der Betonwand auf und erhält einen sicheren Halt
durch das Schutzrohr.
Je nach Breite der Trennwand kann es notwendig sein, dass
das Schutzrohr der Länge nach noch abgeschnitten werden
muss, so dass es sich auf der Trennwand befestigen lässt.
b. Verlegung der Luftschläuche vom Ventilblock zu den
Drucklufthebern und der Belüfterkerze
Der Anschluss der Luftschläuche vom Ventilblock zum
Beschickungs-, Schlamm- und Klarwasserheber erfolgt
nach Abb. 1.
Anschluss der Druckschläuche gemäß der Symbolik auf
dem Ventilblock an die darunter liegenden Schlauchtüllen:
Beschickung
Klarwasserabzug
Ventilblock
Beschickung
Zulauf
DN 150

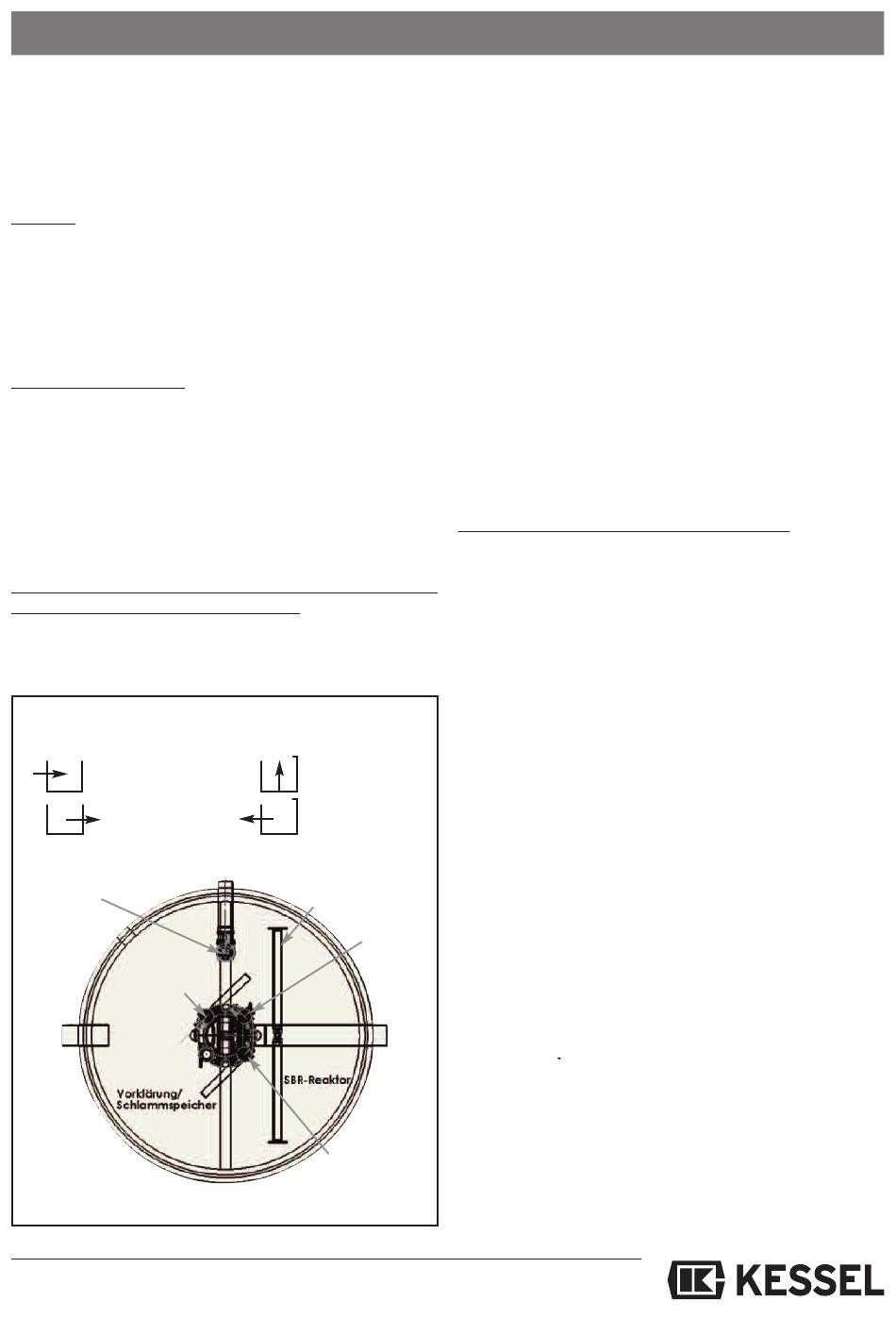

Abb. 1
3. Einbau und Montage
Im Lieferumfang sind Luftschläuche enthalten, wobei für
die drei Druckluftheber eine Schlauchlänge von je 1,5 m
und für die Belüfterkerze eine Schlauchlänge von 3,0 m
vorgesehen ist.
Zunächst wird der Schlauch mit Schellen am Ventilblock
befestigt und anschließend am jeweiligen Druckluftheber
über einen Schnellverbinder. Der Schnellverbinder wird
durch Drehen der Verschlusskappe um 120 ° nach links
geöffnet und der Luftschlauch bis zum Anschlag 2 cm
über den Widerstandspunkt eingeschoben (Gesamtein-
schublänge des Luftschlauches in den Schnellverbinder
beträgt 6 cm). Anschließend muss die Verschlusskappe
durch eine Rechtsdrehung wieder verschlossen werden.
Der Anschluss des Luftschlauches an die Belüfterkerze
erfolgt analog.
Anschließend ist die Schwimmerhalteleiste samt Schwim-
merschalter an der Seite des Klärturms, die in die Bele-
bungskammer ragt, zu verschrauben.
c. Montage und Einsetzen der Belüfterkerze
Die beiden Hälften der Belüfterkerze werden mit dem T-
Stück zusammengeschraubt. Dabei muss das T-Stück
nicht 90° senkrecht nach oben ausgerichtet sein, sondern
kann einen Winkel von 15° nach rechts oder links aufwei-
sen. Nach Anschluss des Luftschlauches wird die Belüf-
terkerze vorsichtig zu Boden gelassen. Die Platzierung
der Belüfterkerze ist aus Abb. 1 zu entnehmen.
Belüfterkerze
Schlammheber
Belüfterkerze
Klarwasser-
abzug
Ablauf
DN 150
Schlammheber
