Allgemeines; Einsatzbereich; Anlagenbeschreibung - Kessel Innoclean Plus Ew 4 Anleitung Für Einbau, Bedienung Und Wartung

2.1 Einsatzbereich

Der KESSEL OEM-Erstausrüstersatz dient zur Nachrüstung
von Zweikammergruben mit einer zusätzlichen biologischen
Reinigungsstufe. Der KESSEL OEM-Erstausrüstersatz wird
in Ein-/Zweifamilienhäusern (EW 4-10) zur Reinigung von
häuslichem Abwasser im privaten Bereich eingesetzt. Somit
erhalten Sie eine nach dem Prinzip des SBR-Verfahrens
(Sequencing Batch Reactor) arbeitende Kleinkläranlage.
Diese besteht grundsätzlich aus:

2.2 Anlagenbeschreibung

Die Bestandteile des KESSEL OEM-Erstausrüstersatzes

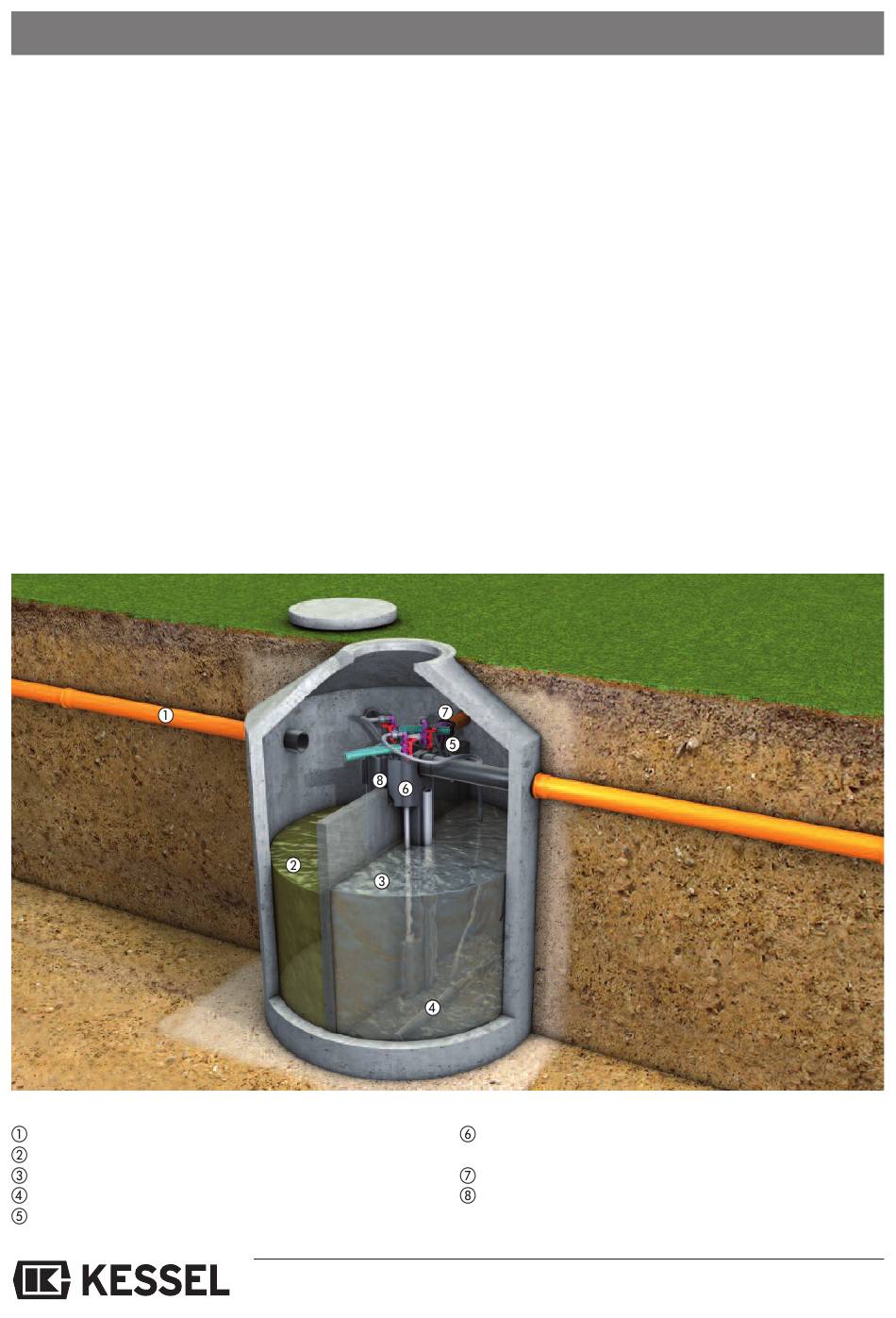

sind in folgender Abbildung dargestellt. Herzstück ist der
Klärturm mit den drei Drucklufthebern: der Beschickungs-/
Schlammrückführungs- und der Klarwasserheber. Der Kom-
pressor und die Steuerung sind zum freien Einbau in frostge-
schützten, überflutungssicheren und trockenen Räumen vor-
gesehen. Die Zuleitung muß rückstaufrei an die Kläranlage
Zulauf
Vorklärkammer
Belebungskammer
Belüfterkerze
Ventilblock

2. Allgemeines

• einer mechanischen Reinigungsstufe mit Pufferwirkung
(Vorklärung/Schlammfang) und einer nachgeschalteten
• biologischen Reinigungsstufe nach dem SBR-Verfahren
(SBR-Reaktor).
Der KESSEL OEM-Erstausrüstersatz ist ausgelegt für Zwei-
kammergruben mit einer Trennwandhöhe von 1650 mm. Bei
abweichenden Maßen besteht die Möglichkeit sich mit der
Firma KESSEL in Verbindung zu setzen.
angeschlossen werden. Zusätzlich zu der Kleinkläranlage
muss für eine angemessene Abwasserableitung nach ATV-
DVWK-A138 gesorgt werden. Weiterhin ist in jedem Fall die
Kommune, der Landkreis oder die untere Wasserbehörde für
eine Genehmigung zur Errichtung und den Betrieb der Anlage
zuständig.
Klärturm mit integriertem Probenahmebehälter,
Luftheber und Ablauf
Kabelleerrohr
Schutzrohr für Klärturm
