Das Kapitel Sicherheitshinweise ist zu beachten.
Einbauvoraussetzungen
Der Einbau ist nur von solchen Firmen durchzuführen, die
über fachliche Erfahrungen, geeignete Geräte und Einrich-
tungen sowie ausreichend geschultes Personal verfügen.
Eine ausreichende Ableitung (Drainage) von Sickerwässern
ist bei wasserundurchlässigen Böden zwingend notwendig.
Die auftretenden Belastungsarten wie max. Verkehrslasten
und Einbautiefe müssen abgeklärt sein.
Kurzübersicht zur Vorgehensweise der Installation des

1. Verlegung der Kabelleerrohrleitung

OEM-Erstausrüstersatzes
2. Verlegung des Belüftungsschlauches und der Steuerlei-
tung durch das Kabelleerrohr
3. Montage des Ventilblockes auf der Muffe des Kabelleer-
rohres
4. Einbau und Montage des Klärturms
5. Einbau der Steuereinheit und des Verdichters
3.1 Verlegung der Kabelleerrohrleitung
Für die Leitungsverbindung zwischen Steuergerät/Kom-
pressor sowie Ventilblock und Behälter muss ein Kabelleer-
rohr (KG-Rohr aus PVC-U in der Dimension DN 100) verlegt
werden. Das Leerrohr sollte über seine gesamte Länge über
ein stetiges Gefälle von ≥ 2° zum Behälter verfügen. Für die
Durchführung durch die Gebäudewand empfiehlt KESSEL
auf handelsübliche Wanddurchführungen zurück zu greifen
(siehe Bild). Zur Abdichtung des Kabelleerrohres im Gebäu-
de, sollte die Abdeckung von KESSEL (Kabelleerrohrabdich-
tung Art.-Nr. 97711) zum Schutz vor Geruchsbelästigungen
eingesetzt werden.
Richtungsänderungen sollten über Bogenformstücke mit
maximal 30° Abwinkelung realisiert werden.

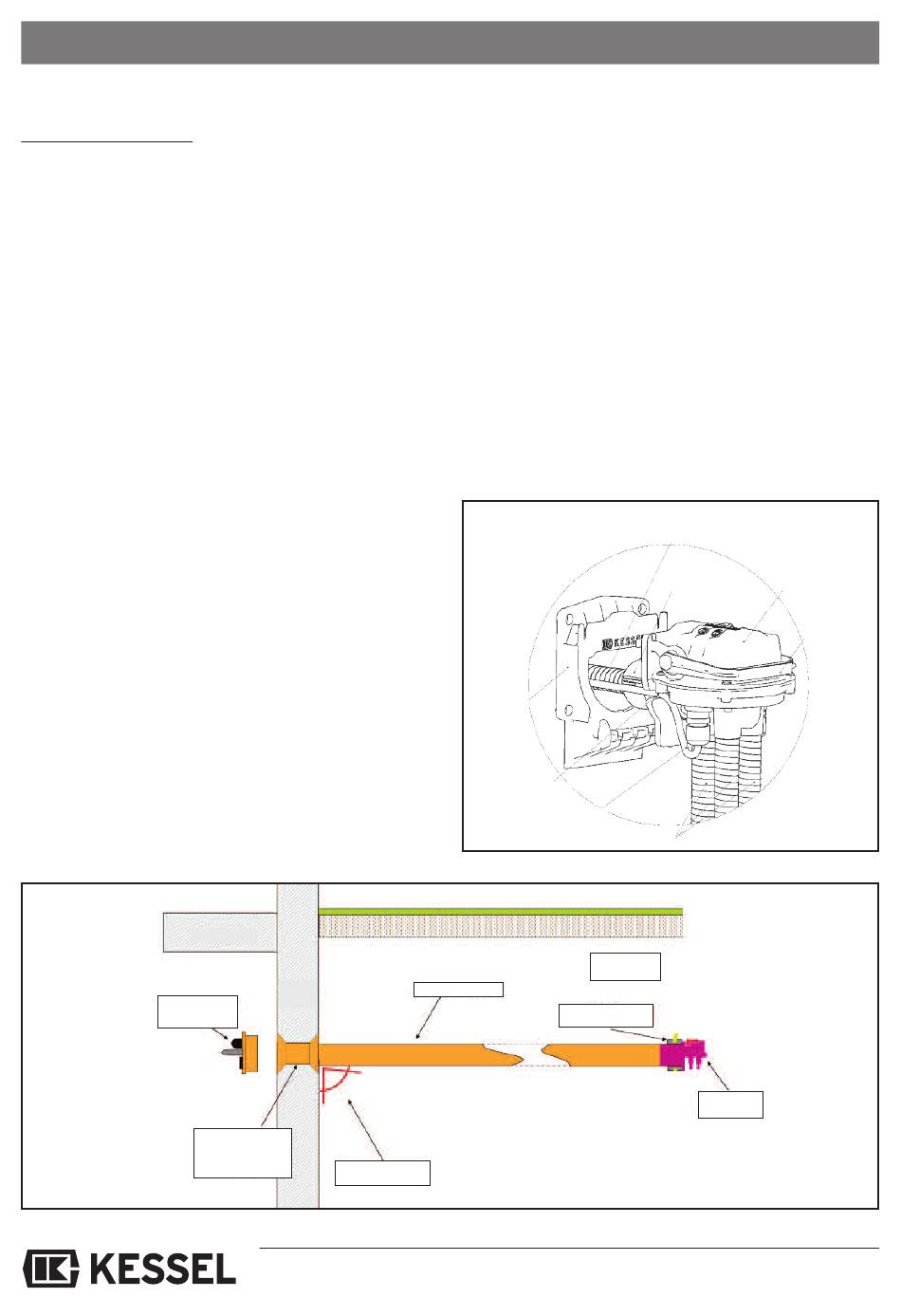

Betondecke
Kabelleerrohr-
abdichtung
Art. Nr. 97 711
3. Einbau und Montage
Keller-
wand
handelsübliche
Wanddurchführung
z. B. Fa. Steelter oder
Gefälle mind. 2°
Fa. DOYMA DN 100
fallend zum Behälter
Achtung: Alle Leitungen sollten temporär bis zum endgül-
tigen Anschluss mit Klebeband verschlossen werden, um
Schmutzeintrag während des Durchschiebens zu vermeiden.
Die Be- und Entlüftung der Anlage erfolgt über eine Lüftungs-
leitung der Größe DN 100. Hierzu ist die entsprechende Bohr-
krone und Rohrdurchführungsdichtung von KESSEL zu ver-
wenden. KESSEL empfiehlt die Verwendung eines Aktivkoh-
lefilters zur Vermeidung von Geruchsbelästigung.
3.2 Verlegung der Verbindungsleitungen zur Steuer-
einheit (Belüftungsschlauch und Steuerleitung)
Die Steuerleitung, sowie der Belüftungsschlauch sind zwi-
schen Ventilblock und Steuereinheit im Kabelleerrohr zu ver-
legen.
Dabei wird der graue Belüftungsschlauch sowie die Steuer-
leitung durch das Kabelleerrohr gezogen.
Adapterplatte
Lasche zum
Einhängen der
Steuerleitung
Steuerleitung
Luftschläuche zu den Drucklufthebern
KG-Rohr DN 100
Dichtung für
Rohrdurchführung
6
Luftschlauch zum Kompressor
Schnellverbinder
Dichtung
Art.-Nr. 860116
Ventilblock
Inno-Clean
Ventilblock
Verriegelungs-
bügel
