- Seite 1 Professionelles Wetterstationsset BEDIENUNGSANLEITUNG...
-

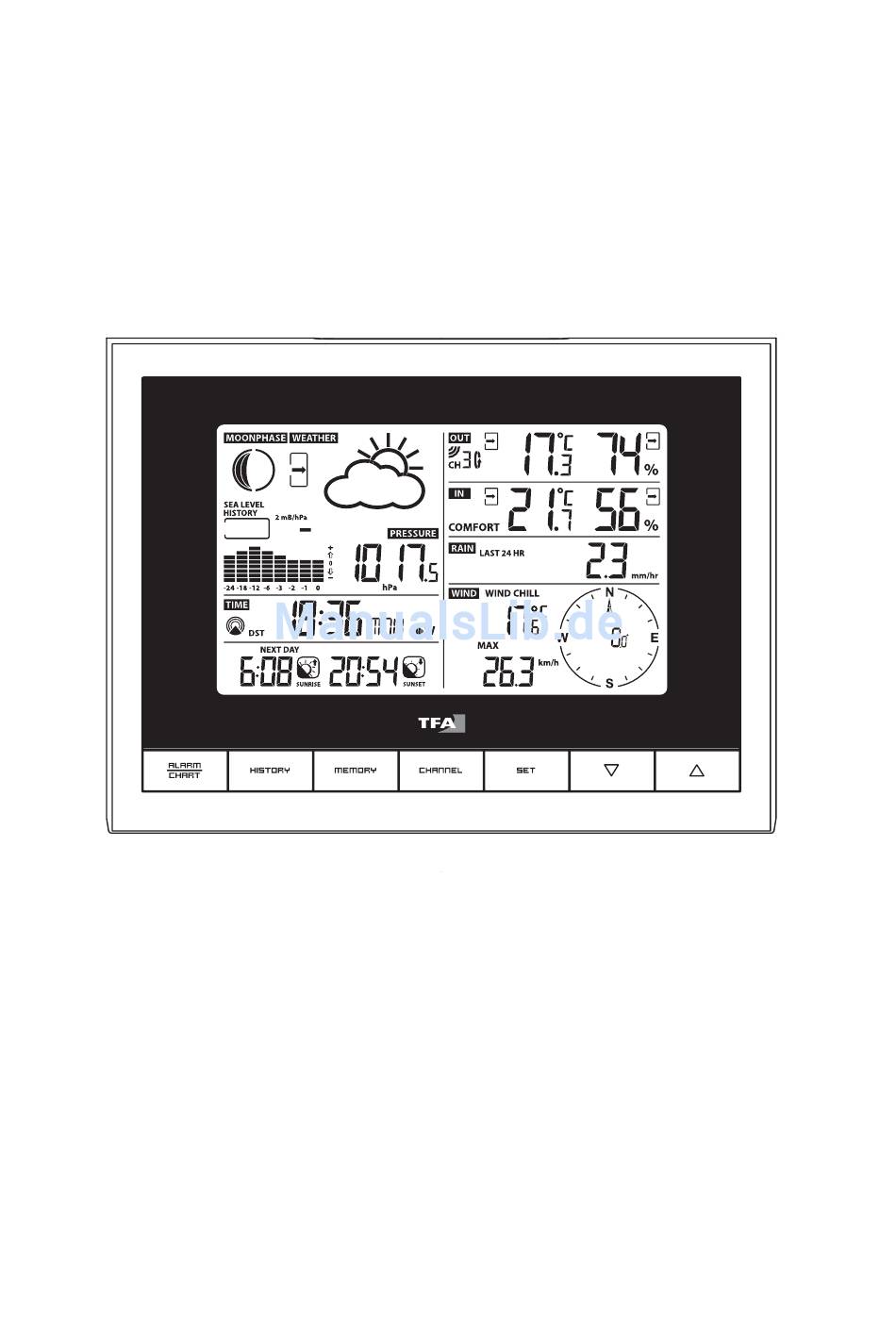

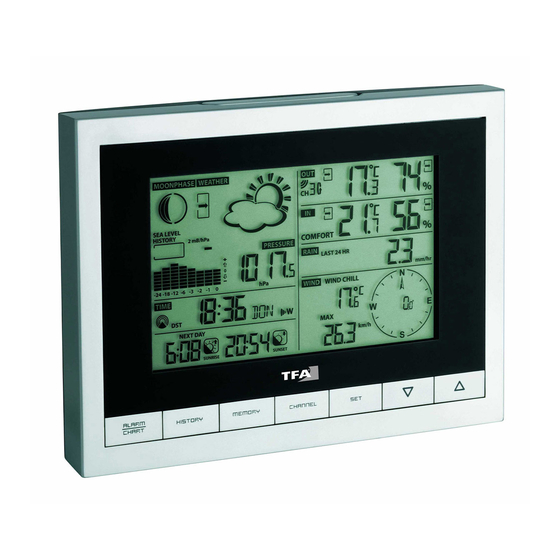

Seite 2: Hauptgerät Mit Lcd Display
Einleitung Herzlichen Glückwunsch zum Erwerb dieser professionellen WETTERSTATION “SINUS”. Diese Wetterstation besteht aus einem Hauptgerät und einer Vielzahl von Aussensensoren, die ein breites Spektrum an Wetterdaten wie u.a. Aussentemperatur, Luftfeuchtigkeit, Windstärke und Windrichtung, Regenmenge anzeigen können. Das Hauptgerät speichert bis zu 200 Wetterdaten ohne die Verbindung zu einem Computer. - Seite 3 Lieferumfang Überprüfen Sie vor dem Installieren Ihrer Wetterstation bitte die Vollständigkeit des folgenden Lieferumfangs: Hardware Anschlüsse / Montagematerial Komponenten Hauptgerät Thermo-Hygro WIRELESS THERMO • HYGRO Sensor Regen- Sensor: 4 Schrauben zur - Trichterförmige Befestigung der Abdeckung mit Einheit am Boden Batteriefach - Sensor Hauptstation - Überlaufmecha-...
-
Seite 4: Installation Des Thermo-Hygro Sensors (Der Sensoren)
Installation Ihrer Wetterstation Inbetriebnahme der externen Wettersensoren Bitte aktivieren Sie zuerst sämtliche Außensensoren, bevor Sie Batterien in das Hauptgerät einlegen. Nur so kann eine einwandfreie Funktion gewährleistet werden. Stellen Sie bitte beim Aufstellen der Sensoren sicher, dass eine bestmögliche Signalübertragung zwischen Sensoren und Hauptgerät möglich ist. - Seite 5 Installation des Regensensors 1. Entriegeln Sie den Kopf des Regensensors durch Drehen der beiden seitlichen Knöpfe entgegen dem Uhrzeigersinn . 2. Öffnen Sie die Batteriefachabdeckung durch Entriegeln der 7 kleinen Schrauben und legen Sie 2 neue UM-3 oder “AA” ,1.5V Batterien polrichtig in das Batteriefach ein 3.
- Seite 6 Der Niederschlagsmesser funktioniert mit einem Magneten. Stellen Sie den Regensensor bitte nicht in der Nähe von magnetischen Feldern auf. Nach erfolgreichem Abschluss dieser Installation ist der Niederschlagsmesser betriebsbereit. Füllen Sie zum Testzweck sehr langsam eine geringe Menge klaren Wassers in den Messtrichter. Die gesammelte Wassermenge wird von der Basisstation wie Regen interpretiert und nach einer kleinen Verzögerungszeit im Display angezeigt.
-
Seite 7: Installation Der Hauptstation
Installation der Hauptstation 1. Öffnen Sie ggf. die Batteriefachabdeckung auf der Rückseite des Hauptgerätes. 2. Legen Sie 4 neue UM-3 oder “AA” , 1.5V –Batterien unter Berücksichtigung der Polarität ein. 3. Setzen Sie die Batteriefachabdeckung wieder ein. 4. Wenn Sie die Hauptstation auf einen Tisch oder eine horizontale Oberfläche stellen wollen, befestigen Sie bitte den beiliegenden Standfuß. - Seite 8 Bedientasten und Funktionen Am Hauptgerät: ALARM/CHART - Zeigt die eingespeicherten Zeitalarme und Alarme für Temperatur, Regen und Wind HISTORY - Zeigt die Historie des barometrischen Luftdrucks (Meeresspiegelhöhe) MEMORY - Anzeige für die Mondphase, Temperatur, Luftfeuchtigkeit, Regen und Wind CHANNEL - Drücken und halten Sie diese Taste, um die unterschiedlichen Diagramme zu sehen - Wechselt zwischen der Temperatur- und Luftfeuchtigkeitsanzeige der angeschlossenen Aussensensoren /Kanälen...
- Seite 9 Display ABSCHNITT I: Wettertendenzanzeige - sonnig, leicht bewölkt, bewölkt, regnerisch, Schnee und wechselhaft • Luftdruck - aktueller oder historischer Luftdruck (mBar/ hPa, mmHg or inHg) - barometrischer- oder Umgebungsluftdruck - Trendanzeige für Luftdruck - barometrische Luftdruckanzeige der letzten 24 Stunden - Anzeige der gemessenen Luftdruckänderungen mittels Balkendiagramm •...
- Seite 10 ABSCHNITT III: • Zeiten des Sonnenauf- und -untergangs - Errechnet die Sonnenaufgangs- und –untergangszeiten mit den geographischen Informationen, die vom Benutzer zur Verfügung gestellt werden (DST, Zeitzonenversatz, Breite, Länge) - über 133 vorab hinterlegte Städte können für die automatische geographische Informationseingabe ausgewählt werden ABSCHNITT IV: •...
-
Seite 11: Intensive Erläuterung Der Grafiken Im Display
Intensive Erläuterung der Grafiken im Display Luftdruck und Wettertendenzanzeige-Modus - Aktueller Luftdruck, Trend, und Balkendiagramm - Wettertendenzanzeige - Mondphase Luftdruck und Wettertendenzanzeige-Modus Mondphase Wettertendenzanzeige Luftdruck-Trend Historische Auswahl für Luftdruck und Mondphase historisches Balkendiagramm für Luftdruck/Temperatur und Luftfeuchtigkeit lokaler Luftdruck Meeresspiegel-Luftdruck/Höhe Uhr und Alarm-Modus - Die funkgesteuerte Uhr zeigt die aktuelle Zeit und das Datum - Einfacher Alarm, Wochentags-Alarm und Vorweckalarm (PREALARM) - Seite 12 Sonnenaufgang/Sonnenuntergangs-Modus - Zeiten Sonnenaufgang/Sonnenuntergang - Längen- und Breitengrade Sonnenaufgangszeit/ Breite Sonnenuntergang/ Länge Sonnenaufgang/ Sonnenuntergang-Zeichen Innentemperatur- und Luftfeuchtigkeits-Modus - Anzeige der Innentemperatur und der Raumluftfeuchtigkeit - Kanalauswahl - Komfortzonenindikator - Taupunkt - Temperaturalarm kanalbezogene Luftfeuchtigkeit kanalbezogene Temperatur Temp.Alarm Temperaturtrend kanalbezogen Batteriestandanzeige kanalbezogenter Kanal und Empfangs- Luftfeuchtigkeits-Trend...
- Seite 13 Wind Modus - Windchill - Temperatur - Temperatur am Aufstellplatz des Anemometers - Windrichtung - Windgeschwindigkeit - Windböe - Alarm für Wind- und Windböengeschwindigkeit Wind-Modus Batteriestandsanzeige Kompass- Windchill-Temperatur/ Windrichtungsanzeige Temp. am Sensor Windgeschwindigkeit/Böe/ Windrichtungsanzeige Max. Windgeschwindigkeit Max. Böe Windalarm / Windböenalarm ERWEITERTE EINSTELLUNG IHRER WETTERSTATION Um die Wetterstation ihren örtlichen Gegebenheiten und persönlichen Vorlieben anzupassen, werden folgende Angaben benötigt.
-
Seite 14: Luftdruck Und Wettertendenzanzeige-Modus
Einstellen der 6 verschiedenen Wetter-Modi Wechseln zwischen den unterschiedlichen Modi An dem Hauptgerät sind 6 Modi verfügbar, jeder Modus steht für eine eigene Kategorie von Daten. Wenn das Display in einem bestimmten Modus ist, fängt dessen betreffendes Symbol an zu blinken. Um an dem Hauptgerät zwischen den verschiedenen Modi zu wechseln, drücken Sie UP, um im Uhrzeigersinn zu wechseln, DOWN für die entgegengesetzte Richtung. -
Seite 15: Einstellen Des Barometrischen Luftdrucks
Einstellen des barometrischen Luftdrucks Grundinformation: Der barometrische Luftdruck bezieht sich immer auf die Meereshöhe (Sea- Level). Bitte entnehmen Sie die Information dieser Daten zum Zeitpunkt der Einstellung der Zeitung, den entsprechenden Seiten im Internet oder einer geeichten öffentlichen Wetterstation, die oft in der Nähe von Apotheken zu finden ist. -
Seite 16: Anschauen Des Luftdruck/Temperatur/Luftfeuchtigkeit Diagramms
Anschauen des Luftdruck/Temperatur/Luftfeuchtigkeit Diagramms Das Diagramm auf dem Display kann konfiguriert werden, um die Verlaufsdaten des barometrischen Luftdrucks, der Temperatur und der Luftfeuchtigkeit auf Kanal 1 anzuzeigen. Drücken und halten Sie im Luftdruck-und Wettertendenzanzeige-Modus ALARM/CHART, um für das Diagramm eine der folgenden Anzeigen festzulegen: - Barometrischer Luftdruck (“PRESSURE”... -
Seite 17: Erklärung Der Wettertendenzanzeige Im Display
Erklärung der Wettertendenzanzeige im Display: Display Voraussichtliche Tendenz des Wetters Sonnig Teilweise bewölkt Bewölkt Regnerisch Unbeständiges Wetter Schnee Achtung: 1. Die Genauigkeit einer größtenteils Luftdruck-basierenden Wettertendenzanzeige beträgt ungefähr 70%. 2. Die Wettertendenzanzeige muss nicht zwingend die aktuellen Verhältnisse wiederspiegeln. 3. Das “Sonnig” - Symbol zeigt, sollte es nacht sein, eine klare Wetterlage an. -
Seite 18: Uhrzeit Und Alarm-Modus
2. Uhrzeit und Alarm-Modus Das Hauptgerät kann dazu konfiguriert werden, die Uhrzeit, das Datum oder die UTC Zeit anzuzeigen. Es stehen drei verschiedene Alarm Funktionen zur Verfügung: Einfacher Alarm wird einmal zu einer bestimmten Uhrzeit aktiviert Wochentag Alarm wird von Montag bis Freitag immer zu einer bestimmten Uhrzeit aktiviert. Pre-Alarm (Vorweckalarm) Wird in einem bestimmten Zeitintervall (30 min) vor dem Wochentag Alarm aktiviert, wenn die Temperatur von Kanal 1... -
Seite 19: Wechseln Zwischen Verschiedenen Uhrzeit/Datums Anzeigen
5. (falls USR als Städte Code gewählt wurde) Einstellen der Zeitzone: Drücken Sie UP oder DOWN, um den Wert in Schritten von 30 min zu verändern. Drücken und halten Sie den jeweiligen Knopf, um schneller voranzukommen. Drücken Sie SET um ihre Wahl zu bestätigen. 6. -
Seite 20: Empfang Der Funkuhr Aktivieren/Deaktivieren
3. Einstellen der Alarm Stunde: Drücken Sie UP oder DOWN, um den Wert zu verändern. Drücken und halten Sie den jeweiligen Knopf, um schneller voranzukommen. Drücken Sie ALARM/CHART, um Ihre Wahl zu bestätigen. 4. Einstellen der Alarm Minute: Drücken Sie UP oder DOWN, um den Wert zu verändern. Drücken und halten Sie den jeweiligen Knopf, um schneller voranzukommen. -
Seite 21: Sonnenaufgang/Sonnenuntergang Modus
Symbol Funkuhr Empfangsstärke Unbestimmte Daten (Blinkend) Empfang ist während der letzen 24 Stunden fehlgeschlagen. Schwaches Signal, kann aber entschlüsselt werden Starkes Signal Achtung: Das Funksignal für die Uhrzeit (DCF 77) wird von der Atomuhr in Frankfurt am Main in kurzen Abständen gesendet. Es kann ungefähr über 1500 km Empfangen werden. Direkte Störungen wie z.B. -
Seite 22: Anschauen Der Standort-Daten
3. Sollten Sie als Städte Code “USR” gewählt heben, werden Sie nun aufgefordert, ihre geographischen Koordinaten einzugeben. Einstellen des Breitengrads: Drücken Sie UP oder DOWN, um den Wert zu verändern. Drücken und halten Sie den jeweiligen Knopf, um schneller voranzukommen. Drücken Sie SET, um ihre Wahl zu bestätigen. -
Seite 23: Temperatur Und Luftfeuchtigkeit-Modus
4. Temperatur und Luftfeuchtigkeit-Modus Die Wetterstation unterstützt bis zu 5 Thermo-Hygro-Sensoren. Jeder Sensor hat einen eigenen Kanal zur Anzeige der Temperatur und relativen Luftfeuchtigkeit. Die Temperatur kann in Grad Celsius (°C) oder in Grad Fahrenheit (°F) angezeigt werden. Der Temperatur-Trend (steigend, gleichbleibend oder fallend) wird ebenfalls auf dem Display angezeigt. Das Hauptgerät benutzt die Daten der Innen-Temperatur und –Luftfeuchtigkeit, um eine Klimaeinstufung von “nass”, „komfortabel“... -
Seite 24: Zugang Zum Temperatur Und Luftfeuchtigkeit-Modus Bekommen
Zugang zum Temperatur und Luftfeuchtigkeit-Modus bekommen Vom Hauptgerät aus: Drücken Sie UP oder DOWN, bis das IN-Symbol und OUT-Symbol rechts oben auf dem Display anfängt zu blinken. Temperatur und Luftfeuchtigkeit der einzelnen Kanäle anschauen Für ein statisches Display: Drücken Sie im Temperatur und Luftfeuchtigkeit-Modus CHANNEL, um zwischen den einzelnen Kanälen zu wechseln. -
Seite 25: Den Temperatur-Alarm Ausschalten
Den Temperatur-Alarm ausschalten Drücken Sie ALARM/CHART, um den Alarm/die Alarme auszuschalten. Anschauen der höchsten/niedrigsten Kanal-Temperatur und - Luftfeuchtigkeit Drücken Sie im Temperatur und Luftfeuchtigkeit-Modus MEMORY, um zwischen folgenden Anzeigen der Kanal-Temperatur und –Luftfeuchtigkeit zu wechseln: - Aktuelle Temperatur und Luftfeuchtigkeit des Außensensors - Niedrigste Temperatur und Luftfeuchtigkeit des Außensensors - Höchste Temperatur und Luftfeuchtigkeit des Außensensors Zurücksetzen des Speichers der höchsten/niedrigsten Kanal-... -
Seite 26: Zugang Zum Regen-Modus Bekommen
Zugang zum Regen-Modus bekommen Vom Hauptgerät aus: Drücken Sie UP oder DOWN, bis das Regen-Symbol auf dem Display anfängt zu blinken. Anschauen der Niederschlags-Statistiken Drücken Sie im Regen-Modus SET oder MEMORY, um zwischen folgenden Anzeigen der Niederschlags-Statistik zu wechseln: - Letzte Stunde - Letzte 24 Stunden - Gestern - Letzte Woche... -
Seite 27: Den Alarm Für Die Tägliche Niederschlagsmenge Ausschalten
Den Alarm für die tägliche Niederschlagsmenge ausschalten Drücken Sie ALARM/CHART, um den Alarm auszuschalten 6. Wind-Modus Die Windrichtung wird durch einen animierten Kompass angezeigt. Sie kann durch die Himmelsrichtungen (z.B. NW) oder durch die Gradzahl von Norden aus ausgedrückt werden (z.B. -
Seite 28: Aktivieren/Deaktivieren Des Wind-Alarms
Zurücksetzen des Speichers für Windstatistiken Drücken und halten Sie im Wind-Modus MEMORY, um alle Windstatistiken zurückzusetzen. Aktivieren/Deaktivieren des Wind-Alarms 1. Drücken Sie im Wind-Modus ALARM/CHART, um zwischen folgenden Anzeigen des Wind- Displays zu wechseln: - Aktuelle Windgeschwindigkeit - Windgeschwindigkeits-Alarm (“ALARM HI” wird angezeigt) - Böen-Alarm (“GUST ALARM HI”... -
Seite 29: Reinigung Und Pflege
Reinigung und Pflege Das Hauptgerät und die äußeren Schutzhüllen der Außensensoren können mit einem feuchten Tuch gesäubert werden. Kleine Teile können mit einem Baumwollstäbchen oder einem Pfeifenputzer gesäubert werden. Benutzen Sie niemals kratzende Säuberungs- und Lösungsmittel. Halten Sie die Geräte nie unter laufendes Wasser oder tauchen es ins Wasserbad. - Seite 30 “Die Wetteranzeige stimmt nicht mit den Messungen von TV, Radio oder anderen offiziellen Wetterreporten überein.” Die Wetterdaten können durch unterschiedliche Umgebungsmerkmale und Position der Wettersensoren beträchtlich variieren. Lesen Sie die Aufstellungs-Tipps in diesem Handbuch, um ihre Sensoren bestmöglich zu stationieren. “Die Wettertendenzanzeige ist ungenau”...
-
Seite 31: Ec-Konformitätserklärung
EC-Konformitätserklärung Produktbezeichnung :SINUS Dieses Produkt enthält das genehmigte Sendemodul, welches bei bestimmungsmäßiger Anwendung den grundlegenden Anforderungen des Artikels 3 der R&TTE 1999/5/EWG-Richtlinie entspricht. Folgende Normen entsprechen der Anwendung: Effizienter Gebrauch des Funkfrequenzsprektrums (Artikel 3.2 der R&TTE Richtlinie) Angewandte ( r ) Standard (s) EN 300 220-3:2000 Elektromagnetische Verträglichkeit... - Seite 32 Appendix City Codes US and Canadian Cities City Code Zone City Code Zone Offset Offset Atlanta, Ga. Montreal, Que., Can. Austin, Tex. Nashville, Tenn. Baltimore, Md. New Orleans, La. Birmingham, Ala. New York, N.Y. Boston, Mass. Oklahoma City, Okla. Calgary, Alba., Can. Omaha, Neb.
- Seite 33 City Code Time City Code Time Zone Zone Kinshasa, Congo Oslo, Norway Kuala Lumpur, Malaysia Panama City, Panama La Paz, Bolivia Paris, France Lima, Peru Perth, Australia Lisbon, Portugal Prague, Czech Republic Liverpool, England Rangoon, Myanmar London, England Reykjavyk, Iceland Lyon, France Rio de Janeiro, Brazil Madrid, Spain...
-
Seite 34: Technische Daten
Technische Daten Sensoren (Supply=6.0V, Ta=23°C) und Sensor Hauptstation (Supply=3.0V, Ta=23°C) RF Funkübertragungsfrequenz 433 MHz RF Funkübertragungsdistanz 100 Meter maximal ( Sichtreichweite ) Barometrischer Luftdruckmessbereich 500 hpa to 1100hpa ( 14.75 inHg to 32.44 inHg ), (Auf Meeresspiegel ) ( 374.5 mmHg to 823.8 mmHg ) Höhenmessbereich -200m to +5000 m ( -657 ft to 16404 ft ) Barometrische Druckauflösung...
