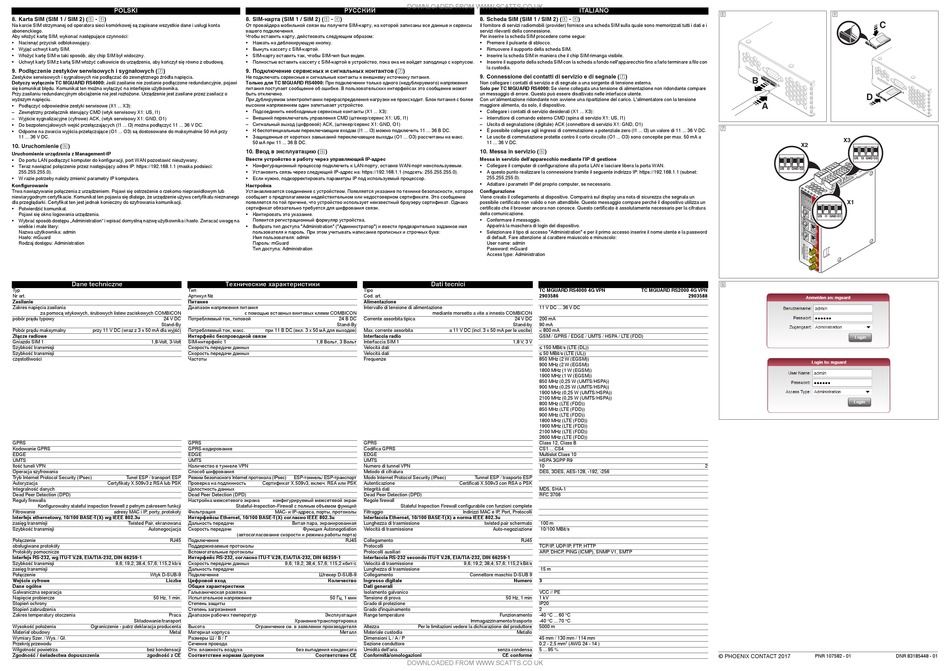

POLSKI
8. Karta SIM (SIM 1 / SIM 2) ( - )
Na karcie SIM otrzymanej od operatora sieci komórkowej są zapisane wszystkie dane i usługi konta
abonenckiego.
Aby włożyć kartę SIM, wykonać następujące czynności:
• Nacisnąć przycisk odblokowujący.
• Wyjąć uchwyt karty SIM.
• Włożyć kartę SIM w taki sposób, aby chip SIM był widoczny.
• Uchwyt karty SIM z kartą SIM włożyć całkowicie do urządzenia, aby kończył się równo z obudową.
9. Podłączenie zestyków serwisowych i sygnałowych ()
Zestyków serwisowych i sygnałowych nie podłączać do zewnętrznego źródła napięcia.
Dotyczy wyłącznie TC MGUARD RS4000: Jeśli zasilanie nie zostanie podłączone redundancyjnie, pojawi
się komunikat błędu. Komunikat ten można wyłączyć na interfejsie użytkownika.
Przy zasilaniu redundancyjnym obciążenie nie jest rozłożone. Urządzenie jest zasilane przez zasilacz o
wyższym napięciu.
• Podłączyć odpowiednie zestyki serwisowe (X1 ... X3):
– Zewnętrzny przełącznik sterujący CMD (wtyk serwisowy X1: US, I1)
– Wyjście sygnalizacyjne (cyfrowe) ACK, (wtyk serwisowy X1: GND, O1)
• Do bezpotencjałowych wejść przełączających (I1 ... I3) można podłączyć 11 ... 36 V DC.
• Odporne na zwarcia wyjścia przełączające (O1 ... O3) są dostosowane do maksymalnie 50 mA przy
11 ... 36 V DC.
10. Uruchomienie ()
Uruchomienie urządzenia z Management-IP
• Do portu LAN podłączyć komputer do konfiguracji, port WAN pozostawić nieużywany.
• Teraz nawiązać połączenie przez następujący adres IP: https://192.168.1.1 (maska podsieci:
255.255.255.0).
• W razie potrzeby należy zmienić parametry IP komputera.
Konfigurowanie
Trwa nawiązywanie połączenia z urządzeniem. Pojawi się ostrzeżenie o rzekomo nieprawidłowym lub
niewiarygodnym certyfikacie. Komunikat ten pojawia się dlatego, że urządzenie używa certyfikatu nieznanego
dla przeglądarki. Certyfikat ten jest jednak konieczny do szyfrowania komunikacji.
• Potwierdzić komunikat.
Pojawi się okno logowania urządzenia.
• Wybrać sposób dostępu „Administration" i wpisać domyślną nazwę użytkownika i hasło. Zwracać uwagę na
wielkie i małe litery:
Nazwa użytkownika: admin
Hasło: mGuard
Rodzaj dostępu: Administration
Dane techniczne
Typ
Тип
Nr art.
Артикул №
Zasilanie
Питание
Zakres napięcia zasilania
Диапазон напряжения питания
za pomocą wtykowych, śrubowych listew zaciskowych COMBICON
pobór prądu typowy
24 V DC
Потребляемый ток, типовой
Stand-By
Pobór prądu maksymalny
przy 11 V DC (wraz z 3 x 50 mA dla wyjść)
Потребляемый ток, макс.
Złącze radiowe
Интерфейс беспроводной связи
Gniazdo SIM 1
1,8-Volt, 3-Volt
SIM-интерфейс 1
Szybkość transmisji
Скорость передачи данных
Szybkość transmisji
Скорость передачи данных
częstotliwości
Частоты
GPRS
GPRS
Kodowanie GPRS
GPRS-кодирование
EDGE
EDGE
UMTS
UMTS
Ilość tuneli VPN
Количество в туннеле VPN
Operacja szyfrowania
Способ шифрования
Tryb Internet Protocol Security (IPsec)
Tunel ESP / transport ESP
Режим безопасного Internet протокола (IPsec)
Autoryzacja
Certyfikaty X.509v3 z RSA lub PSK
Проверка на подлинность
Integralność danych
Целостность данных
Dead Peer Detection (DPD)
Dead Peer Detection (DPD)
Reguły firewalla
Настройка межсетевого экрана
Konfigurowalny stateful inspection firewell z pełnym zakresem funkcji
Filtrowanie
adresy MAC i IP, porty, protokoły
Фильтрация
Interfejs ethernetowy, 10/100 BASE-T(X) wg IEEE 802.3u
Интерфейсы Ethernet, 10/100 BASE-T(X) согласно IEEE 802.3u
zasięg transmisji
Twisted Pair, ekranowana
Дальность передачи
Szybkość transmisji
Autonegocjacja
Скорость передачи
Połączenie
RJ45
Подключение
obsługiwane protokóły
Поддерживаемые протоколы
Protokóły pomocnicze
Вспомогательные протоколы
Interfejs RS-232, wg ITU-T V.28, EIA/TIA-232, DIN 66259-1
Интерфейс RS-232, согласно ITU-T V.28, EIA/TIA-232, DIN 66259-1
Szybkość transmisji
9,6; 19,2; 38,4; 57,6; 115,2 kb/s
Скорость передачи данных
zasięg transmisji
Дальность передачи
Połączenie
Wtyk D-SUB-9
Подключение
Wejście cyfrowe
Liczba
Цифровой вход
Dane ogólne
Общие характеристики
Galwaniczna separacja
Гальваническая развязка
Napięcie probiercze
50 Hz, 1 min.
Испытательное напряжение
Stopień ochrony
Степень защиты
Stopień zabrudzenia
Степень загрязнения
Zakres temperatury otoczenia
Praca
Диапазон рабочих температур
Składowanie/transport
Wysokość położenia
Ograniczenie - patrz deklaracja producenta
Высота
Materiał obudowy
Metal
Материал корпуса
Wymiary Szer. / Wys. / Gł.
Размеры Ш / В / Г
Przekrój przewodu
Сечение провода
Wilgotność powietrza
bez kondensacji
Отн. влажность воздуха
Zgodność / świadectwa dopuszczenia
zgodność z CE
Соответствие нормам /допуски
РУССКИЙ
8. SIM-карта (SIM 1 / SIM 2) ( - )
От провайдера мобильной связи вы получите SIM-карту, на которой записаны все данные и сервисы
вашего подключения.
Чтобы вставить карту, действовать следующим образом:
• Нажать на деблокирующую кнопку.
• Вынуть кассету с SIM-картой.
• SIM-карту вставить так, чтобы SIM-чип был виден.
• Полностью вставить кассету с SIM-картой в устройство, пока она не войдет заподлицо с корпусом.
9. Подключение сервисных и сигнальных контактов ()
Не подключать сервисные и сигнальные контакты к внешнему источнику питания.
Только для TC MGUARD RS4000: При подключении только одного (недублируемого) напряжения
питания поступает сообщение об ошибке. В пользовательских интерфейсах это сообщение может
быть отключено.
При дублируемом электропитании перераспределения нагрузки не происходит. Блок питания с более
высоким напряжением один запитывает устройство.
• Подсоединить необходимые сервисные контакты (X1 ... X3):
– Внешний переключатель управления CMD (штекер/сервис X1: US, I1)
– Сигнальный выход (цифровой) ACK, (штекер/сервис X1: GND, O1)
• К беспотенциальным переключающим входам (I1 ... I3) можно подключить 11 ... 36 В DC.
• Защищенные от коротких замыканий переключающие выходы (O1 ... O3) рассчитаны на макс.
50 мА при 11 ... 36 В DC.
10. Ввод в эксплуатацию ()
Ввести устройство в работу через управляющий IP-адрес
• Конфигурационный процессор подключить к LAN-порту, оставив WAN-порт неиспользуемым.
• Установить связь через следующий IP-адрес на: https://192.168.1.1 (подсеть: 255.255.255.0).
• Если нужно, подкорректировать параметры IP под используемый процессор.
Настройка
Устанавливается соединение с устройством. Появляется указание по технике безопасности, которое
сообщает о предполагаемом недействительном или недостоверном сертификате. Это сообщение
появляется по той причине, что устройство использует неизвестный браузеру сертификат. Однако
сертификат обязательно требуется для шифрования связи.
• Квитировать это указание.
Появится регистрационный формуляр устройства.
• Выбрать тип доступа "Administration" ("Администратор") и ввести предварительно заданное имя
пользователя и пароль. При этом учитывать написание прописных и строчных букв:
Имя пользователя: admin
Пароль: mGuard
Тип доступа: Administration
Технические характеристики
Tipo
Cod. art.
Alimentazione
Intervallo di tensione di alimentazione
с помощью вставных винтовых клемм COMBICON
24 В DC
Corrente assorbita tipica
Stand-By
при 11 В DC (вкл. 3 x 50 мA для выходов)
Max. corrente assorbita
Interfaccia radio
1,8 Вольт, 3 Вольт
Interfaccia SIM 1
Velocità dati
Velocità dati
Frequenze
GPRS
Codifica GPRS
EDGE
UMTS
Numero di tunnel VPN
Metodo di cifratura
ESP-тоннель/ ESP-транспорт
Modo Internet Protocol Security (IPsec)
Сертификат X.509v3, включ. RSA или PSK
Autenticazione
Integrità dati
Dead Peer Detection (DPD)
конфигурируемый межсетевой экран
Regole firewall
Stateful-Inspection-Firewall с полным объемом функций
Stateful Inspection Firewall configurabile con funzioni complete
MAC- и IP-адреса, порты, протоколы
Filtraggio
Interfaccia Ethernet, 10/100 BASE-T(X) a norma IEEE 802.3u
Витая пара, экранированная
Lunghezza di trasmissione
Функция Autonegotiation
Velocità di trasmissione
(автосогласование скорости и режима работы порта)
RJ45
Collegamento
Protocolli
Protocolli ausiliari
Interfaccia RS-232 secondo ITU-T V.28, EIA/TIA-232, DIN 66259-1
9,6; 19,2; 38,4; 57,6; 115,2 кбит/с
Velocità di trasmissione
Lunghezza di trasmissione
Штекер D-SUB-9
Collegamento
Количество
Ingresso digitale
Dati generali
Isolamento galvanico
50 Гц, 1 мин
Tensione di prova
Grado di protezione
Grado d'inquinamento
Эксплуатация
Range temperature
Хранение/транспортировка
Ограничение см. в заявлении производителя
Altezza
Металл
Materiale custodia
Dimensioni L / A / P
Sezione conduttore
без выпадения конденсата
Umidità dell'aria
Соответствие CE
Conformità/omologazioni
DOWNLOADED FROM WWW.SCATTS.CO.UK
ITALIANO
8. Scheda SIM (SIM 1 / SIM 2) ( - )
Il fornitore di servizi radiomobili (provider) fornisce una scheda SIM sulla quale sono memorizzati tutti i dati e i
servizi rilevanti della connessione.
Per inserire la scheda SIM procedere come segue:
• Premere il pulsante di sblocco.
• Rimuovere il supporto della scheda SIM.
• Inserire la scheda SIM in maniera che il chip SIM rimanga visibile.
• Inserire il supporto della scheda SIM con la scheda a fondo nell'apparecchio fino a farlo terminare a filo con
la custodia.
9. Connessione dei contatti di servizio e di segnale ()
Non collegare i contatti di servizio e di segnale a una sorgente di tensione esterna.
Solo per TC MGUARD RS4000: Se viene collegata una tensione di alimentazione non ridondante compare
un messaggio di errore. Questo può essere disattivato nelle interfacce utente.
Con un'alimentazione ridondante non avviene una ripartizione del carico. L'alimentatore con la tensione
maggiore alimenta, da solo, il dispositivo.
• Collegare i contatti di servizio desiderati (X1 ... X3):
– Interruttore di comando esterno CMD (spina di servizio X1: US, I1)
– Uscita di segnalazione (digitale) ACK (connettore di servizio X1: GND, O1)
• È possibile collegare agli ingressi di commutazione a potenziale zero (I1 ... I3) un valore di 11 ... 36 V DC.
• Le uscite di commutazione protette contro il corto circuito (O1 ... O3) sono concepite per max. 50 mA a
11 ... 36 V DC.
10. Messa in servizio ()
Messa in servizio dell'apparecchio mediante l'IP di gestione
• Collegare il computer di configurazione alla porta LAN e lasciare libera la porta WAN.
• A questo punto realizzare la connessione tramite il seguente indirizzo IP: https://192.168.1.1 (subnet:
255.255.255.0).
• Adattare i parametri IP del proprio computer, se necessario.
Configurazione
Viene creato il collegamento al dispositivo. Comparirà sul display una nota di sicurezza che segnala un
possibile certificato non valido o non attendibile. Questo messaggio compare perché il dispositivo utilizza un
certificato che il browser ancora non conosce. Questo certificato è assolutamente necessario per la cifratura
della comunicazione.
• Confermare il messaggio.
Apparirà la maschera di login del dispositivo.
• Selezionare il tipo di accesso "Administration" e per il primo accesso inserire il nome utente e la password
di default. Fare attenzione al carattere maiuscolo e minuscolo:
User name: admin
Password: mGuard
Access type: Administration
Dati tecnici
TC MGUARD RS4000 4G VPN
2903586
11 V DC ... 36 V DC
mediante morsetto a vite a innesto COMBICON
24 V DC
200 mA
Stand-by
90 mA
a 11 V DC (incl. 3 x 50 mA per le uscite)
< 800 mA
GSM / GPRS / EDGE / UMTS / HSPA / LTE (FDD)
1,8 V, 3 V
≤ 150 MBit/s (LTE (DL))
≤ 50 MBit/s (LTE (UL))
850 MHz (2 W (EGSM))
900 MHz (2 W (EGSM))
1800 MHz (1 W (EGSM))
1900 MHz (1 W (EGSM))
850 MHz (0,25 W (UMTS/HSPA))
900 MHz (0,25 W (UMTS/HSPA))
1900 MHz (0,25 W (UMTS/HSPA))
2100 MHz (0,25 W (UMTS/HSPA))
800 MHz (LTE (FDD))
850 MHz (LTE (FDD))
900 MHz (LTE (FDD))
1800 MHz (LTE (FDD))
1900 MHz (LTE (FDD))
2100 MHz (LTE (FDD))
2600 MHz (LTE (FDD))
Class 12, Class B
CS1 ... CS4
Multislot Class 10
HSPA 3GPP R9
10
DES, 3DES, AES-128, -192, -256
Tunnel ESP / trasporto ESP
Certificati X.509v3 con RSA o PSK
MD5, SHA-1
RFC 3706
Indirizzi MAC e IP, Port, Protocolli
twisted pair schermato
100 m
Auto-negoziazione
10/100 MBit/s
RJ45
TCP/IP, UDP/IP, FTP, HTTP
ARP, DHCP, PING (ICMP), SNMP V1, SMTP
9,6; 19,2; 38,4; 57,6; 115,2 kBit/s
15 m
Connettore maschio D-SUB 9
Numero
3
VCC // PE
50 Hz, 1 min
1 kV
IP20
2
Funzionamento
-40 °C ... 60 °C
Immagazzinamento/trasporto
-40 °C ... 70 °C
Per le limitazioni vedere la dichiarazione del produttore
5000 m
Metallo
45 mm / 130 mm / 114 mm
0,2 - 2,5 mm² (AWG 24 - 14 )
senza condensa
5 ... 95 %
CE conforme
DOWNLOADED FROM WWW.SCATTS.CO.UK
B
A
X2
US I2 GND O2
US I1 GND O1
TC MGUARD RS2000 4G VPN
2903588
2
© PHOENIX CONTACT 2017
PNR 107582 - 01
C
D
X3
US I3 GND O3
X1
DNR 83185448 - 01
Werbung
