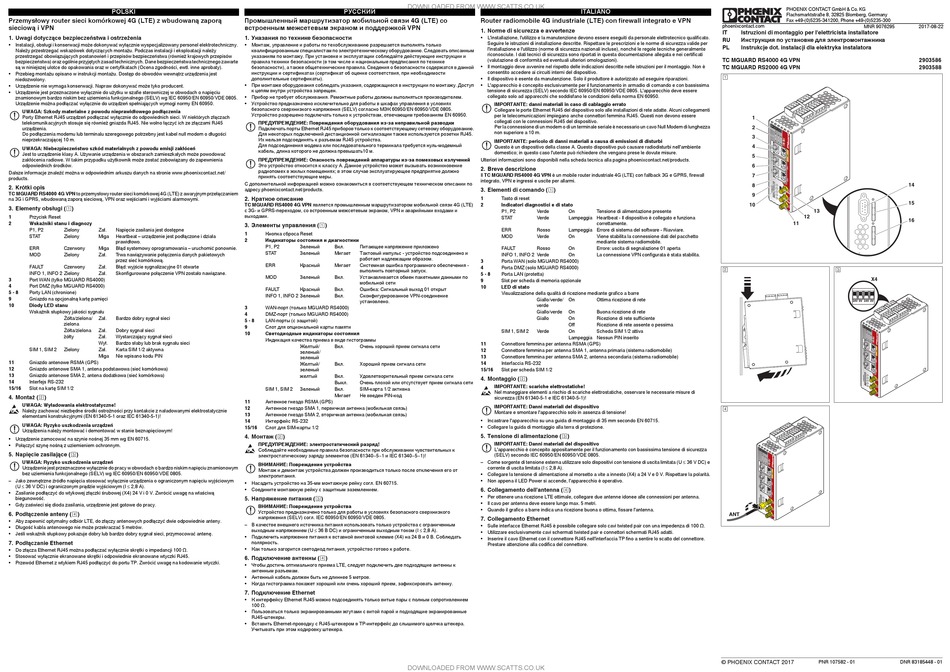

POLSKI
Przemysłowy router sieci komórkowej 4G (LTE) z wbudowaną zaporą
sieciową i VPN
1. Uwagi dotyczące bezpieczeństwa i ostrzeżenia
• Instalacji, obsługi i konserwacji może dokonywać wyłącznie wyspecjalizowany personel elektrotechniczny.
Należy przestrzegać wskazówek dotyczących montażu. Podczas instalacji i eksploatacji należy
przestrzegać obowiązujących postanowień i przepisów bezpieczeństwa (również krajowych przepisów
bezpieczeństwa) oraz ogólnie przyjętych zasad technicznych. Dane bezpieczeństwa technicznego zawarte
są w niniejszej ulotce do opakowania oraz w certyfikatach (Ocena zgodności, ewtl. inne aprobaty).
• Przebieg montażu opisano w instrukcji montażu. Dostęp do obwodów wewnątrz urządzenia jest
niedozwolony.
• Urządzenie nie wymaga konserwacji. Napraw dokonywać może tyko producent.
• Urządzenie jest przeznaczone wyłącznie do użytku w szafie sterowniczej w obwodach o napięciu
znamionowym bardzo niskim bez uziemienia funkcjonalnego (SELV) wg IEC 60950/EN 60950/VDE 0805.
Urządzenie można podłączać wyłącznie do urządzeń spełniających wymogi normy EN 60950.
UWAGA: Szkody materialne z powodu nieprawidłowego podłączenia
Porty Ethernet RJ45 urządzeń podłączać wyłącznie do odpowiednich sieci. W niektórych złączach
telekomunikacyjnych stosuje się również gniazda RJ45. Nie wolno łączyć ich ze złączami RJ45
urządzenia.
Do podłączenia modemu lub terminalu szeregowego potrzebny jest kabel null modem o długości
nieprzekraczającej 10 m.
UWAGA: Niebezpieczeństwo szkód materialnych z powodu emisji zakłóceń
Jest to urządzenie klasy A. Używanie urządzenia w obszarach zamieszkałych może powodować
zakłócenia radiowe. W takim przypadku użytkownik może zostać zobowiązany do zapewnienia
odpowiednich środków.
Dalsze informacje znaleźć można w odpowiednim arkuszu danych na stronie www.phoenixcontact.net/
products.
2. Krótki opis
TC MGUARD RS4000 4G VPN to przemysłowy router sieci komórkowej 4G (LTE) z awaryjnym przełączaniem
na 3G i GPRS, wbudowaną zaporą sieciową, VPN oraz wejściami i wyjściami alarmowymi.
3. Elementy obsługi ()
1
Przycisk Reset
2
Wskaźniki stanu i diagnozy
P1, P2
Zielony
Zał.
Napięcie zasilania jest dostępne
STAT
Zielony
Miga
Heartbeat – urządzenie jest podłączone i działa
prawidłowo.
ERR
Czerwony
Miga
Błąd systemowy oprogramowania – uruchomić ponownie.
MOD
Zielony
Zał.
Trwa nawiązywanie połączenia danych pakietowych
przez sieć komórkową.
FAULT
Czerwony
Zał.
Błąd: wyjście sygnalizacyjne 01 otwarte
INFO 1, INFO 2 Zielony
Zał.
Skonfigurowane połączenie VPN zostało nawiązane.
3
Port WAN (tylko MGUARD RS4000)
4
Port DMZ (tylko MGUARD RS4000)
5 - 8
Porty LAN (chronione)
9
Gniazdo na opcjonalną kartę pamięci
10
Diody LED stanu
Wskaźnik słupkowy jakości sygnału
Żółta/zielona/
Zał.
Bardzo dobry sygnał sieci
zielona
Żółta/zielona
Zał.
Dobry sygnał sieci
żółty
Zał.
Wystarczający sygnał sieci
Wył.
Bardzo słaby lub brak sygnału sieci
SIM 1, SIM 2
Zielony
Zał.
Karta SIM 1/2 aktywna
Miga
Nie wpisano kodu PIN
11
Gniazdo antenowe RSMA (GPS)
12
Gniazdo antenowe SMA 1, antena podstawowa (sieć komórkowa)
13
Gniazdo antenowe SMA 2, antena dodatkowa (sieć komórkowa)
14
Interfejs RS-232
15/16
Slot na kartę SIM 1/2
4. Montaż ()
UWAGA: Wyładowania elektrostatyczne!
Należy zachować niezbędne środki ostrożności przy kontakcie z naładowanymi elektrostatycznie
elementami konstrukcyjnymi (EN 61340-5-1 oraz IEC 61340-5-1)!
UWAGA: Ryzyko uszkodzenia urządzeń
Urządzenia należy montować i demontować w stanie beznapięciowym!
• Urządzenie zamocować na szynie nośnej 35 mm wg EN 60715.
• Połączyć szynę nośną z uziemieniem ochronnym.
5. Napięcie zasilające ()
UWAGA: Ryzyko uszkodzenia urządzeń
Urządzenie jest przeznaczone wyłącznie do pracy w obwodach o bardzo niskim napięciu znamionowym
bez uziemienia funkcjonalnego (SELV) wg IEC 60950/EN 60950/VDE 0805.
– Jako zewnętrzne źródło napięcia stosować wyłącznie urządzenia o ograniczonym napięciu wyjściowym
(U 36 V DC) i ograniczonym prądzie wyjściowym (I 2,8 A).
• Zasilanie podłączyć do wtykowej złączki śrubowej (X4) 24 V i 0 V. Zwrócić uwagę na właściwą
biegunowość.
• Gdy zaświeci się dioda zasilania, urządzenie jest gotowe do pracy.
6. Podłączenie anteny ()
• Aby zapewnić optymalny odbiór LTE, do złączy antenowych podłączyć dwie odpowiednie anteny.
• Długość kabla antenowego nie może przekraczać 5 metrów.
• Jeśli wskaźnik słupkowy pokazuje dobry lub bardzo dobry sygnał sieci, przymocować antenę.
7. Podłączanie Ethernet
• Do złącza Ethernet RJ45 można podłączać wyłącznie skrętki o impedancji 100 Ω.
• Stosować wyłącznie ekranowane skrętki i odpowiednie ekranowane wtyczki RJ45.
• Przewód Ethernet z wtykiem RJ45 podłączyć do portu TP. Zwrócić uwagę na kodowanie wtyczki.
DOWNLOADED FROM WWW.SCATTS.CO.UK
РУССКИЙ
Промышленный маршрутизатор мобильной связи 4G (LTE) со
встроенным межсетевым экраном и поддержкой VPN
1. Указания по технике безопасности
• Монтаж, управление и работы по техобслуживанию разрешается выполнять только
квалифицированным специалистам по электротехническому оборудованию. Следовать описанным
указаниям по монтажу. При установке и эксплуатации соблюдайте действующие инструкции и
правила техники безопасности (в том числе и национальные предписания по технике
безопасности), а также общетехнические правила. Сведения о безопасности содержатся в данной
инструкции и сертификатах (сертификат об оценке соответствия, при необходимости
дополнительные сертификаты).
• При монтаже оборудования соблюдать указания, содержащиеся в инструкции по монтажу. Доступ
к цепям внутри устройства запрещен.
• Прибор не требует обслуживания. Ремонтные работы должны выполняться производителем.
• Устройство предназначено исключительно для работы в шкафах управления в условиях
безопасного сверхнизкого напряжения (SELV) согласно МЭК 60950/EN 60950/VDE 0805.
Устройство разрешено подключать только к устройствам, отвечающим требованиям EN 60950.
ПРЕДУПРЕЖДЕНИЕ: Повреждения оборудования из-за неправильной разводки
Подключать порты Ethernet RJ45 приборов только к соответствующему сетевому оборудованию.
Для некоторых подключений дистанционной сигнализации также используются розетки RJ45.
Их нельзя подсоединять к разъемам RJ45 устройства.
Для подсоединения модема или последовательного терминала требуется нуль-модемный
кабель, длина которого не должна превышать10 м.
ПРЕДУПРЕЖДЕНИЕ: Опасность повреждений аппаратуры из-за помеховых излучений
Это устройство относится к классу А. Данное устройство может вызывать возникновение
радиопомех в жилых помещениях; в этом случае эксплуатирующее предприятие должно
принять соответствующие меры.
С дополнительной информацией можно ознакомиться в соответствующем техническом описании по
адресу phoenixcontact.net/products.
2. Краткое описание
TC MGUARD RS4000 4G VPN является промышленным маршрутизатором мобильной связи 4G (LTE)
с 3G- и GPRS-переходом, со встроенным межсетевым экраном, VPN и аварийными входами и
выходами.
3. Элементы управления ()
1
Кнопка сброса Reset
2
Индикаторы состояния и диагностики
P1, P2
Зеленый
Вкл.
Питающее напряжение приложено
STAT
Зеленый
Мигает
Тактовый импульс - устройство подсоединено и
работает надлежащим образом.
ERR
Красный
Мигает
Системная ошибка программного обеспечения -
выполнить повторный запуск.
MOD
Зеленый
Вкл.
Устанавливается обмен пакетными данными по
мобильной сети
FAULT
Красный
Вкл.
Ошибка: Сигнальный выход 01 открыт
INFO 1, INFO 2 Зеленый
Вкл.
Сконфигурированное VPN-соединение
установлено.
3
WAN-порт (только MGUARD RS4000)
4
DMZ-порт (только MGUARD RS4000)
5 - 8
LAN-порты (с защитой)
9
Слот для опциональной карты памяти
10
Светодиодные индикаторы состояния
Индикация качества приема в виде гистограммы
Желтый/
Вкл.
Очень хороший прием сигнала сети
зеленый/
зеленый
Желтый/
Вкл.
Хороший прием сигнала сети
зеленый
желтый
Вкл.
Удовлетворительный прием сигнала сети
Выкл.
Очень плохой или отсутствует прием сигнала сети
SIM 1, SIM 2
Зеленый
Вкл.
SIM-карта 1/2 активна
Мигает
Не введен PIN-код
11
Антенное гнездо RSMA (GPS)
12
Антенное гнездо SMA 1, первичная антенна (мобильная связь)
13
Антенное гнездо SMA 2, вторичная антенна (мобильная связь)
14
Интерфейс RS-232
15/16
Слот для SIM-карты 1/2
4. Монтаж ()
ПРЕДУПРЕЖДЕНИЕ: электростатический разряд!
Соблюдайте необходимые правила безопасности при обслуживании чувствительных к
электростатическому заряду элементов (EN 61340-5-1 и IEC 61340-5-1)!
ВНИМАНИЕ: Повреждение устройства
Монтаж и демонтаж устройства должен производиться только после отключения его от
электропитания.
• Насадить устройство на 35-мм монтажную рейку согл. EN 60715.
• Соедините монтажную рейку с защитным заземлением.
5. Напряжение питания ()
ВНИМАНИЕ: Повреждение устройства
Устройство предназначено только для работы в условиях безопасного сверхнизкого
напряжения (SELV) согл. IEC 60950/EN 60950/VDE 0805.
– В качестве внешнего источника питания использовать только устройства с ограниченным
выходным напряжением (U 36 В DC) и ограниченным выходным током (I 2,8 A).
• Подключить напряжение питания к вставной винтовой клемме (X4) на 24 В и 0 В. Соблюдать
полярность.
• Как только загорится светодиод питания, устройство готово к работе.
6. Подключение антенны ()
• Чтобы достичь оптимального приема LTE, следует подключить две подходящие антенны к
антенным разъемам.
• Антенный кабель должен быть не длиннее 5 метров.
• Когда гистограмма покажет хороший или очень хороший прием, зафиксировать антенну.
7. Подключение Ethernet
• К интерфейсу Ethernet RJ45 можно подсоединять только витые пары с полным сопротивлением
100 Ω.
• Пользоваться только экранированными жгутами с витой парой и подходящие экранированные
RJ45-штекеры.
• Вставить Ethernet-проводку с RJ45-штекером в TP-интерфейс до слышимого щелчка штекера.
Учитывать при этом кодировку штекера.
DOWNLOADED FROM WWW.SCATTS.CO.UK
ITALIANO
Router radiomobile 4G industriale (LTE) con firewall integrato e VPN
1. Norme di sicurezza e avvertenze
• L'installazione, l'utilizzo e la manutenzione devono essere eseguiti da personale elettrotecnico qualificato.
Seguire le istruzioni di installazione descritte. Rispettare le prescrizioni e le norme di sicurezza valide per
l'installazione e l'utilizzo (norme di sicurezza nazionali incluse), nonché le regole tecniche generalmente
riconosciute. I dati tecnici di sicurezza sono riportati in questa documentazione allegata e nei certificati
(valutazione di conformità ed eventuali ulteriori omologazioni).
• Il montaggio deve avvenire nel rispetto delle indicazioni descritte nelle istruzioni per il montaggio. Non è
consentito accedere ai circuiti interni del dispositivo.
• Il dispositivo è esente da manutenzione. Solo il produttore è autorizzato ad eseguire riparazioni.
• L'apparecchio è concepito esclusivamente per il funzionamento in armadio di comando e con bassissima
tensione di sicurezza (SELV) secondo IEC 60950/EN 60950/VDE 0805. L'apparecchio deve essere
collegato solo ad apparecchi che soddisfano le condizioni della norma EN 60950.
IMPORTANTE: danni materiali in caso di cablaggio errato
Collegare le porte Ethernet RJ45 del dispositivo solo alle installazioni di rete adatte. Alcuni collegamenti
per le telecomunicazioni impiegano anche connettori femmina RJ45. Questi non devono essere
collegati con le connessioni RJ45 del dispositivo.
Per la connessione di un modem o di un terminale seriale è necessario un cavo Null Modem di lunghezza
non superiore a 10 m.
IMPORTANTE: pericolo di danni materiali a causa di emissioni di disturbi
Questo è un dispositivo della classe A. Questo dispositivo può causare radiodisturbi nell'ambiente
domestico; in questo caso l'utente può richiedere che vengano prese le dovute misure.
Ulteriori informazioni sono disponibili nella scheda tecnica alla pagina phoenixcontact.net/products.
2. Breve descrizione
Il TC MGUARD RS4000 4G VPN è un mobile router industriale 4G (LTE) con fallback 3G e GPRS, firewall
integrato, VPN e ingressi e uscite per allarmi.
3. Elementi di comando ()
1
Tasto di reset
2
Indicatori diagnostici e di stato
P1, P2
Verde
On
Tensione di alimentazione presente
STAT
Verde
Lampeggia Heartbeat - Il dispositivo è collegato e funziona
correttamente.
ERR
Rosso
Lampeggia Errore di sistema del software - Riavviare.
MOD
Verde
On
Viene stabilita la connessione dati del pacchetto
mediante sistema radiomobile.
FAULT
Rosso
On
Errore: uscita di segnalazione 01 aperta
INFO 1, INFO 2 Verde
On
La connessione VPN configurata è stata stabilita.
3
Porta WAN (solo MGUARD RS4000)
4
Porta DMZ (solo MGUARD RS4000)
5 - 8
Porta LAN (protetta)
9
Slot per scheda di memoria opzionale
10
LED di stato
Visualizzazione della qualità di ricezione mediante grafico a barre
Giallo/verde/
On
Ottima ricezione di rete
verde
Giallo/verde
On
Buona ricezione di rete
Giallo
On
Ricezione di rete sufficiente
Off
Ricezione di rete assente o pessima
SIM 1, SIM 2
Verde
On
Scheda SIM 1/2 attiva
Lampeggia Nessun PIN inserito
11
Connettore femmina per antenna RSMA (GPS)
12
Connettore femmina per antenna SMA 1, antenna primaria (sistema radiomobile)
13
Connettore femmina per antenna SMA 2, antenna secondaria (sistema radiomobile)
14
Interfaccia RS-232
15/16
Slot per scheda SIM 1/2
4. Montaggio ()
IMPORTANTE: scariche elettrostatiche!
Nel maneggiare elementi a rischio di scariche elettrostatiche, osservare le necessarie misure di
sicurezza (EN 61340-5-1 e IEC 61340-5-1)!
IMPORTANTE: Danni materiali del dispositivo
Montare e smontare l'apparecchio solo in assenza di tensione!
• Incastrare l'apparecchio su una guida di montaggio di 35 mm secondo EN 60715.
• Collegare la guida di montaggio alla terra di protezione.
5. Tensione di alimentazione ()
IMPORTANTE: Danni materiali del dispositivo
L'apparecchio è concepito appositamente per il funzionamento con bassissima tensione di sicurezza
(SELV) secondo IEC 60950/EN 60950/VDE 0805.
– Come sorgente di tensione esterna utilizzare solo dispositivi con tensione di uscita limitata (U 36 V DC) e
corrente di uscita limitata (I 2,8 A).
• Collegare la tensione di alimentazione al morsetto a vite a innesto (X4) a 24 V e 0 V. Rispettare la polarità.
• Non appena il LED Power si accende, l'apparecchio è operativo.
6. Collegamento dell'antenna ()
• Per ottenere una ricezione LTE ottimale, collegare due antenne idonee alle connessioni per antenna.
• Il cavo per antenna deve essere lungo max. 5 metri.
• Quando il grafico a barre indica una ricezione buona o ottima, fissare l'antenna.
7. Collegamento Ethernet
• Sulle interfacce Ethernet RJ45 è possibile collegare solo cavi twisted pair con una impedenza di 100 Ω.
• Utilizzare esclusivamente cavi schermati twisted pair e connettori schermati RJ45 adatti.
• Inserire il cavo Ethernet con il connettore RJ45 nell'interfaccia TP fino a sentire lo scatto del connettore.
Prestare attenzione alla codifica del connettore.
PHOENIX CONTACT GmbH & Co. KG
Flachsmarktstraße 8, 32825 Blomberg, Germany
Fax +49-(0)5235-341200, Phone +49-(0)5235-300
phoenixcontact.com
MNR 9076295
IT
Istruzioni di montaggio per l'elettricista installatore
RU
Инструкция по установке для электромонтажника
PL
Instrukcje dot. instalacji dla elektryka instalatora
TC MGUARD RS4000 4G VPN
TC MGUARD RS2000 4G VPN
1
2
3
4
5
6
7
8
9
10
13
12
11
X4
24V 0V 24V 0V
ANT
© PHOENIX CONTACT 2017
PNR 107582 - 01
DNR 83185448 - 01
2017-08-22
2903586
2903588
14
15
16
Werbung
