Posa dei cavi

I cavi di controllo delle sonde si devono posare separatamente o schermati dai cavi di potenza,
nei casi estremi i picchi di tensione induttivi possono infatti distruggere i sensori nonostante il
circuito di protezione integrato. Soprattutto per linee di cavi di oltre
5 m di lunghezza si consiglia di utilizzare cavi schermati o linee intrecciate.

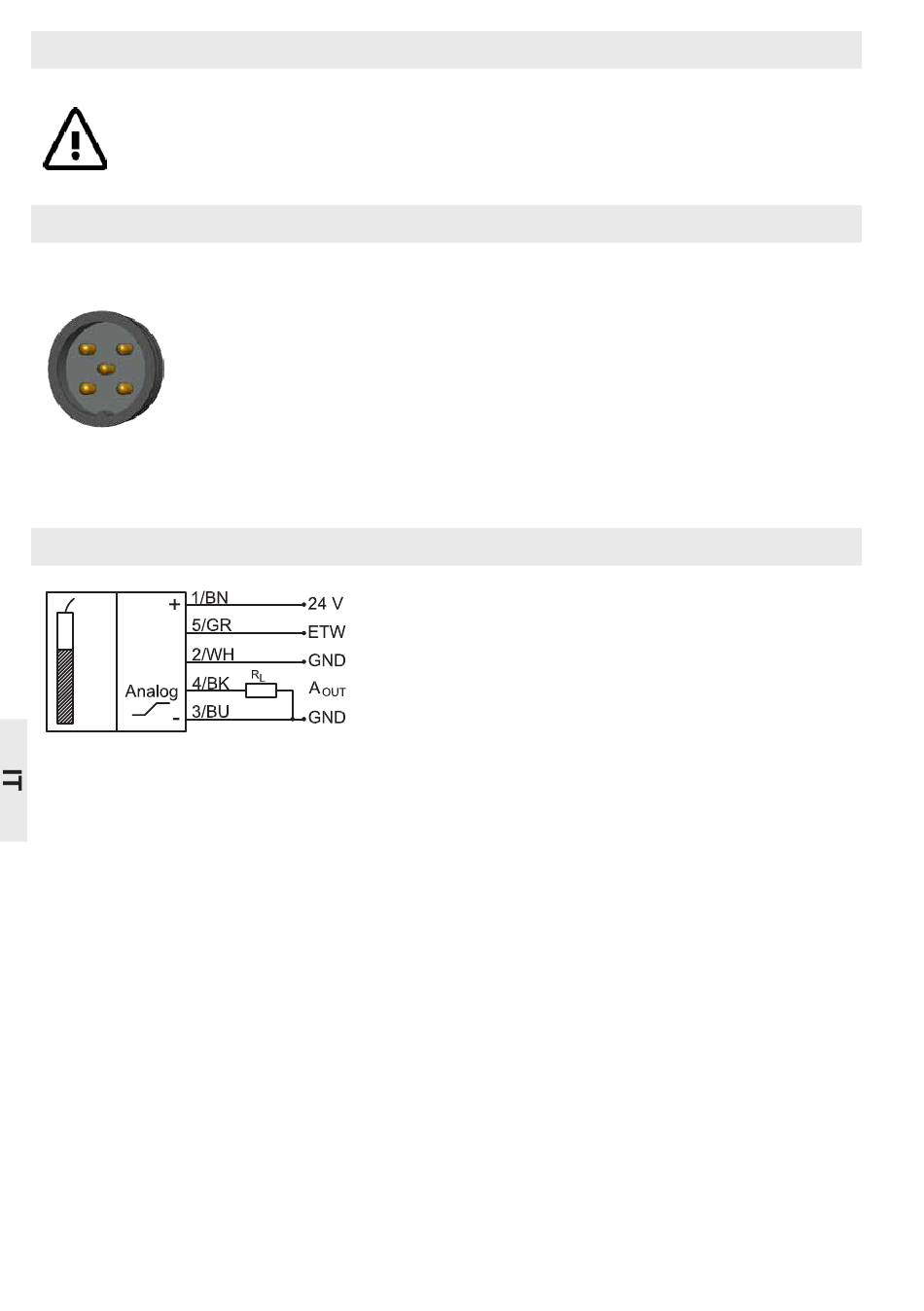

Assegnazione dei pin

Assegnazione dei pin di sonde a innesto (vista frontale)
4
3 Assegnazione dei pin di sonde a innesto (vista frontale)
• L'assegnazione dei pin è conforme allo standard, pin 5 = connessione Teach.
*5
1 2

Collegamento elettrico

42
Collegamento elettrico:
• Accendere il sistema da qualsiasi alimentazione
• Collegare la sonda secondo lo schema
• Alimentare il sistema
