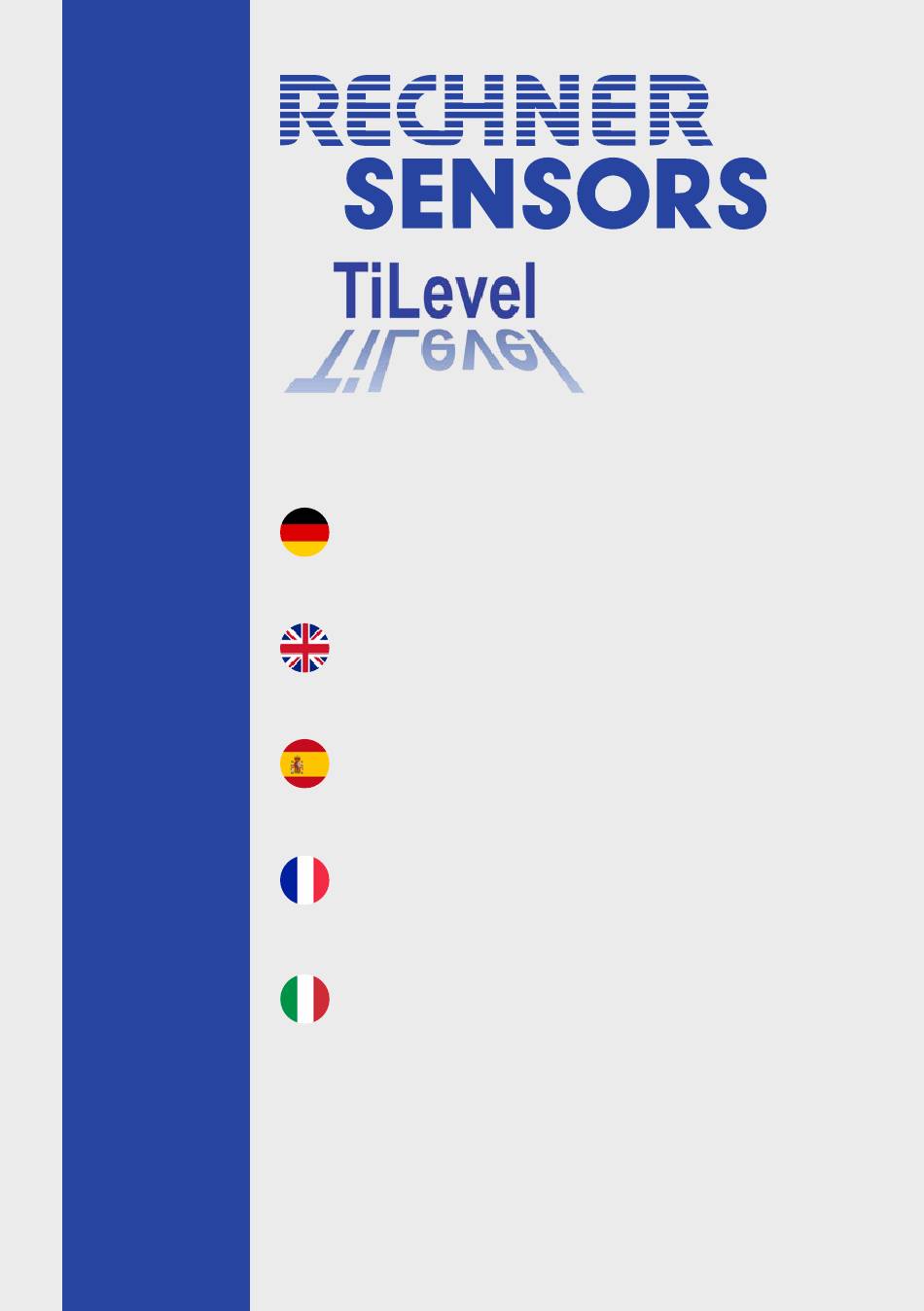

- Seite 1 Bedienungsanleitung für analoge KFI-1 Sonden, TiLevel Instruction manual for analogue KFI-1 probes, TiLevel Instrucciones de manejo para sonda KFI-1 analógica, TiLevel Notice d‘utilisation pour sondes KFI-1 analogique, TiLevel Istruzioni d’uso per sonda KFI-1 analogico, TiLevel...
-
Seite 2: Wichtige Hinweise
Seite Wartung, Instandsetzung, Entsorgung Seite Vielen Dank, dass Sie sich für ein Gerät von RECHNER Sensors entschieden haben. Seit 1965 hat sich RECHNER Sensors mit Engagement, Produktinnovationen und bester Qualität eine weltweite Spitzenposition am Markt erarbeitet. Wichtige Hinweise: Diese Bedienungsanleitung vor der Inbetriebnahme lesen und genau beachten. Die Geräte dürfen nur von Personen benutzt, gewartet und instand gesetzt werden, die mit der Bedie-... -
Seite 3: Allgemeine Beschreibung
Allgemeine Beschreibung Füllstandsüberwachungssysteme für kontinuierliche Messungen Die kapazitiven Messsysteme der Serie TiLevel sind zur kontinuierlichen Füllstandsmessung konzipiert und basieren auf dem patentierten 3-Elektro- denmessprinzip von RECHNER SENSORS. Automatische Kompensation der Änderung der Dielektrizitätskonstante Die Füllstandsmessung verfügt über eine automatische Kompensation der DK-Änderung (DK = Dielekt- ε... - Seite 4 Montage Beschreibung der Messbereich der Sonde Abb. 1 Sondenskizze mit der Referenzstrecke am Anfang der Messstrecke, für die Montage vom Behälterdeckel. M=L-(IB1+IBS+IBH) indiv. Abb. 2 Sondenskizze mit der Referenzstrecke am Ende der Messstrecke, für die Montage vom Behälterboden. M=L-(IB1+IBS+IBH) indiv. Die analoge Füllstandssonde In der analogen Messstrecke Der inaktive Bereich (IB1) befin-...
-
Seite 5: Anschluss Der Funktionserde Be
Montage Netzteil Die Sondenmontage ist mittig oder außermittig möglich. Die Sonde soll nach Möglichkeit frei von Materialströmungen eingebaut sein. Um unabhängig vom Schüttkegel zu messen ist der Einbau bei ¼ des Behälterdurchmessers empfohlen. ¼D Um die Liniarität und ein sicheres Abschalten zu gewährleisten, wird die Sonde min. -
Seite 6: Verlegung Der Leitung
Verlegung der Leitung Steuerleitungen für die Sonden sollten getrennt oder abgeschirmt von Hauptstromleitungen verlegt werden, weil induktive Spannungsspitzen im Extremfall die Sensoren trotz eingebauter Schutzbeschaltung zerstören können. Speziell bei längeren Leitungsstrecken > 5 m sind abge- schirmte Kabel oder verdrillte Leitungen zu empfehlen. Pinbelegung Pinbelegung steckbarer Sonde (Draufsicht) •... -
Seite 7: Easyteach Einstellmenü
EasyTeach Philosophie 5 Sek. Leerabgleich Blinken T=300 ms 10 Sek. Vollabgleich Blinken T=150 ms 15 Sek. Reset Doppelpulse 20 Sek. Testfunktion Blinken T=1 s EasyTeach Einstellmenü Tabelle 1 EasyTeach Einstellmenü Zeitintervall (Sekunde) Menüpunkt Kommentar / Funktion 0 bis 3; Keine Funktion LED grün: aus 3 bis 8;... -
Seite 8: Position Des Teachspot Für Den Magneten
Position des Teachspot für den Magneten Die Füllstandssonde verfügt über eine Teachlitze / Teach Pin und über einen Teachspot, der sich am Deckel des Gerätes befindet. Sonde mit Anschlusskopf Sonde in Stabhülse Teachspot Teachspot LED grün / orange LED grün / orange LED Anzeige Verhalten im Betrieb, je nach Einstellung. - Seite 9 Leerabgleich Beim Leerabgleich muss die Sonde an der richtigen Position in den Behälter montiert sein. Der Behälter ist leer. • Durch Anlegen / Verbinden der Teachlitze mit der Versorgungsspannung (UB+) oder durch Anhalten des Magneten an den Teachspot wird der Moduswechsel aktiviert. •...
-
Seite 10: Testfunktion
Reset (Werkseinstellung) • Durch Anlegen / Verbinden der Teachlitze mit der Versorgungsspannung (UB+) oder durch Anhalten des Magneten an den Teachspot wird der Moduswechsel aktiviert. • Die Einstellung erfolgt durch das Lösen der Teachlitze oder das Entfernen des Magnets vom Teachspot an dem Menüpunkt Reset, siehe Tabelle 1 (Einstellmenü).
